单动剪式提升用液压缸结构设计

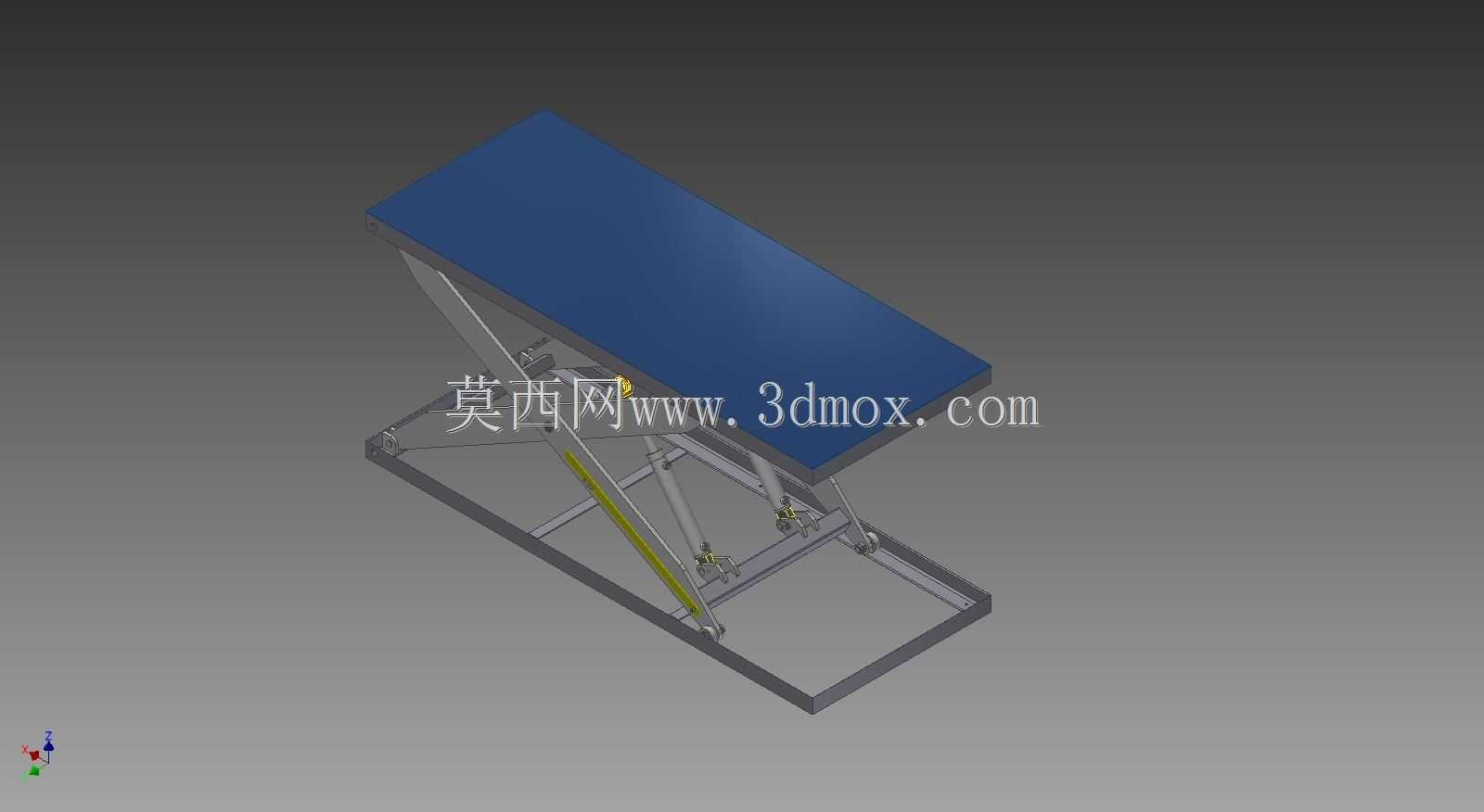

　　在剪叉式高空作业平台、固定式液压升降货梯、移动式剪叉举升设备这类依靠剪臂折叠实现垂直升降的装备中，单动式液压缸是核心的动力执行部件，其安装位置、出力特性、行程匹配度直接决定整套提升机构的运行稳定性与负载能力。这类液压缸不同于双作用缸的双向液压驱动逻辑，单动结构仅在提升行程依靠液压油压力推动活塞杆伸出，带动剪臂展开实现平台抬升，回落行程则依靠负载自身重力与机构自重带动活塞杆回缩，液压系统仅需控制无杆腔的进油与卸荷即可完成整套升降动作，相比双作用缸能简化液压阀组配置，降低管路布置复杂度，在中小吨位的剪式提升场景中应用十分广泛。

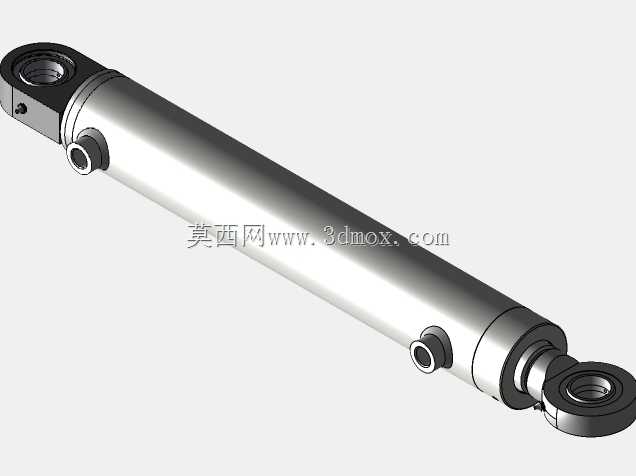

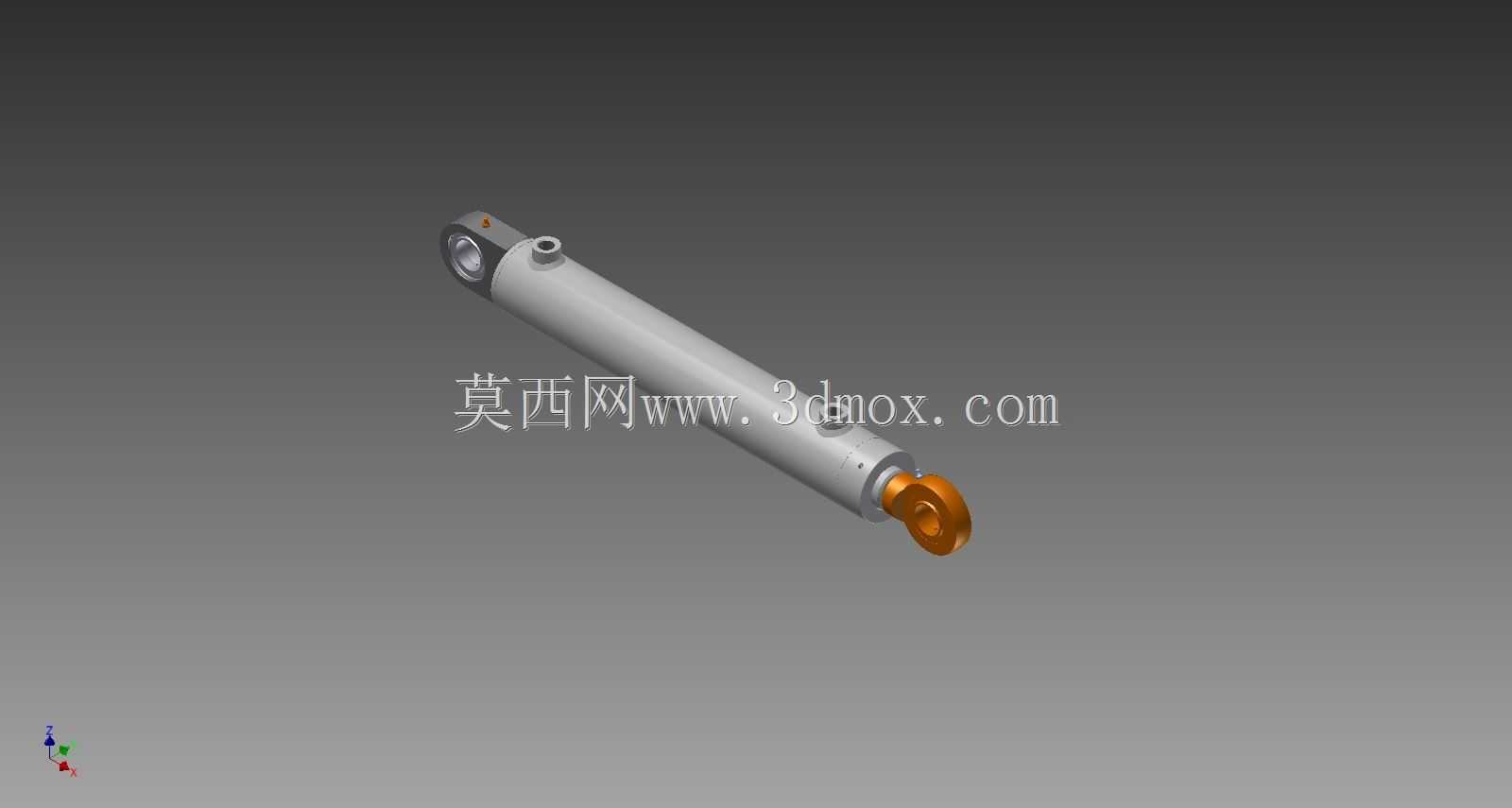

　　从结构设计逻辑来看，这款适配剪式提升工况的液压缸采用了单杆活塞式结构，缸筒选用高精度冷拔无缝钢管加工，内孔经珩磨处理后表面粗糙度控制在Ra0.4以内，配合活塞上的格莱圈与导向带组合密封，既能保证高压油腔的密封可靠性，又能降低活塞往复运动的摩擦阻力，避免低速爬行问题。活塞杆选用45号钢经调质处理后表面镀硬铬，镀层厚度控制在0.03-0.05mm，硬度达到HV800以上，具备优秀的耐磨与防锈能力，适配户外作业、车间多尘等复杂使用环境。缸体两端的连接结构采用了铰接式设计，缸底端与活塞杆端均配置了带关节轴承的连接耳环，这种铰接结构能适配剪臂展开过程中液压缸安装角度的动态变化，避免缸体承受径向弯矩，防止活塞杆出现偏磨、密封件过早损坏的问题，关节轴承的自润滑特性也能减少铰接点的日常维护工作量。

　　尺寸参数的匹配是剪式提升液压缸设计的核心要点，这款液压缸活塞杆直径为60毫米，在16MPa的常规系统工作压力下，无杆腔作用面积对应的理论推力能满足3吨以内额定负载的提升需求，活塞杆的直径选型同时兼顾了压杆稳定性要求，在剪臂处于最低位、液压缸安装角度最小、活塞杆受压计算长度最长的工况下，60毫米直径的杆体能满足安全系数不低于3.5的压杆稳定要求，避免活塞杆受压失稳弯曲。40毫米的工作行程是匹配剪臂铰接点间距计算得出的参数，当活塞杆完全伸出时，刚好带动剪臂展开至最大抬升角度，不会出现行程过短导致提升高度不足，或是行程过长导致剪臂过位顶死的问题。315毫米的缸体总安装长度是完全回缩状态下两端铰接点的中心距，这个尺寸需要和剪臂收拢状态下的安装支座间距精准匹配，保证设备在最低收纳位置时，液压缸不会和剪臂结构、平台底座发生干涉，同时预留足够的安装操作空间，方便现场装配与后期检修更换。

　　在实际选型应用中，这类单动剪式提升液压缸需要和系统的平衡阀、节流阀配合使用，平衡阀安装在液压缸无杆腔的油口位置，防止管路破裂时负载失速下落，节流阀则用于调节活塞杆的回缩速度，避免平台回落过快产生冲击。液压缸的缸筒外部可根据使用需求加装防尘护套，避免焊接飞溅、砂石碎屑附着在活塞杆表面，随活塞杆回缩带入缸体内部刮伤密封件。日常维护中仅需定期检查铰接点的润滑状态、密封件是否有渗漏、活塞杆表面是否有磕碰损伤，即可保证长期稳定运行。相比电动推杆类提升部件，这类液压缸具备出力大、结构紧凑、过载保护简单的优势，在工业升降作业、仓储物流提升、专用车辆举升机构等场景中，是性价比与可靠性都十分突出的动力执行方案。建模过程中需要重点关注两端铰接点的同轴度公差、活塞杆与缸筒的同轴度要求，以及密封槽的尺寸精度，这些细节直接影响液压缸的实际装配性能与使用寿命。
