拉杆式双作用液压缸结构设计

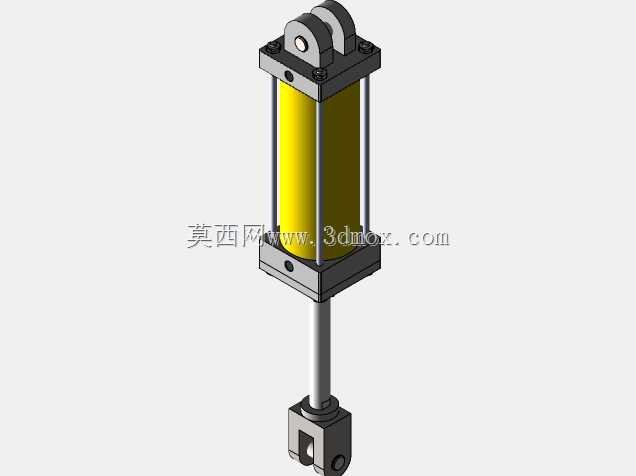

　　这款拉杆式液压缸的三维结构，完全围绕工业现场实际装机需求搭建，没有冗余的装饰性结构，每一处特征都对应实际加工、装配、使用环节的硬性要求。从应用场景来看，这类结构的液压缸覆盖范围极广，从常规的机床工装夹紧工位、自动化生产线的工件推料、举升机构，到工程机械的辅助动作执行、物流设备的货叉升降、冶金设备的炉门启闭，只要是需要直线往复推力、拉力输出的液压回路，都能见到同结构产品的身影，它不像焊接缸那样适合超高压大吨位的极端重载场景，却凭借拆装便捷、密封更换成本低、缸筒加工难度小的优势，在中低压常规工业传动场景里占据了不小的应用份额。

　　从功能特性上看，这款结构采用双作用设计，活塞两侧都可以通入压力油，能够实现伸出、缩回两个方向的主动力输出，区别于单作用弹簧复位的油缸，它的缩回动作同样可以提供稳定拉力，适合需要双向施力的工况，比如模具的合模开模、工件的双向压紧工位。外部四根对称布置的拉杆，承担了缸筒两端端盖的锁紧拉力，工作时缸内油压作用在前后端盖上的力全部由拉杆承受，这种结构对缸筒的轴向强度要求更低，缸筒只需要满足径向耐压、内壁耐磨的要求即可，加工时不需要在缸筒两端加工法兰连接的螺纹或者焊接坡口，无缝钢管珩磨内孔后直接切割定长就能使用，大幅降低了加工成本和废品率。

　　设计过程中首先要明确的是安装边界，这款模型的前后安装结构都做了工程化处理：前端的活塞杆端采用铰耳环安装，耳环内预留了关节轴承的安装位，能够补偿安装时的少量角度偏差，避免设备运行过程中因为机架变形、安装同轴度误差导致活塞杆承受径向偏载，过早磨损导向套和活塞杆密封；后端的缸尾同样采用铰支耳结构，和前端耳环配合形成两端铰接的安装形式，这种安装形式允许油缸在工作平面内有小幅摆动，非常适合摆角不大的铰接传动场景，比如翻板机构、升降臂的驱动端。设计时特意校核了铰耳的销轴孔径和耳板厚度，匹配对应缸径下的额定推力，避免耳板受拉变形或者销轴剪切失效。

　　尺寸链的排布上，首先确定的是活塞的行程和缸筒内径，这两个参数直接决定油缸的输出力，模型里的缸筒壁厚按照16MPa额定工作压力计算，保留了足够的安全余量，不会因为压力波动出现缸筒鼓胀的问题。活塞杆的直径选取按照速比1.46的常规双作用缸参数匹配，保证伸出和缩回的速度差在合理范围，同时活塞杆表面预留了镀铬层的厚度空间，建模时的活塞杆基体尺寸比最终成品尺寸小0.03-0.05mm，给后续表面处理留足加工余量。导向套的长度按照活塞杆直径的1.2倍设计，足够的导向长度可以减少活塞杆伸出时的下垂量，避免密封件偏磨，导向套上依次布置了防尘圈、活塞杆密封圈、缓冲密封圈、导向支撑环的安装槽，每道槽的尺寸公差都按照密封件厂家的样本要求设计，不会出现密封装不进去或者密封压缩量不够漏油的问题。

　　活塞部分的结构设计上，活塞和活塞杆采用螺纹连接加锁紧螺母的固定方式，活塞上开了两道支撑环槽和一道活塞密封槽，支撑环选用填充聚四氟乙烯材质，能够承受活塞的径向力，避免活塞和缸筒内壁直接接触刮伤珩磨面，活塞密封采用格莱圈结构，摩擦阻力小，使用寿命长，适合中高压下的往复运动。前后端盖和缸筒接触的位置都布置了O型圈静密封，端盖上的油口采用标准公制螺纹，油口位置做了沉孔处理，方便管接头的安装密封，不会因为管接头拧入深度过长顶到缸筒端面造成密封失效。另外端盖上还设计了缓冲结构，当活塞运行到行程末端时，活塞上的缓冲柱塞会插入端盖的缓冲孔里，封住大部分回油通道，让油液只能通过缓冲间隙或者节流阀缓慢排出，降低活塞对端盖的冲击，减少设备运行的噪音和结构震动，这一点在高速往复运动的油缸上尤为重要，很多新手设计时容易忽略缓冲结构，导致装机后油缸撞端盖，密封件很快损坏。

　　拉杆的设计上，四根拉杆采用等长的高强度螺杆，两端用螺母锁紧，锁紧时需要按照对角顺序拧紧，保证两端盖和缸筒端面平行，不会出现偏斜导致O型圈压合不均匀漏油，拉杆的直径按照额定工作压力下的总拉力计算，拉伸安全系数取3以上，避免拉杆在油压冲击下被拉断。整体建模过程中所有的倒角、退刀槽、圆角都按照实际加工工艺添加，没有出现无法加工的直角尖边，比如端盖的外棱角都做了C1倒角，既避免安装时划伤人手，也能去除加工毛刺；活塞杆伸出端的外圆做了倒角，方便安装时顺利穿入导向套，不会刮坏密封件的唇边。

　　从选型适配的角度来说，这个结构的模型可以直接修改参数适配不同的工况需求：如果需要更大的输出力，可以放大缸筒内径，对应调整拉杆直径、端盖厚度、铰耳尺寸；如果需要更长的行程，只需要调整缸筒长度、活塞杆长度、拉杆长度，其余的密封槽、安装接口、活塞结构都可以通用，形成系列化的产品模型，大幅提高后续设计的效率。对于设备设计人员来说，这个模型的安装接口尺寸都符合通用液压油缸的安装标准，可以直接导入设备装配体中做干涉检查，提前排查安装空间不足、管路干涉、运动行程碰边的问题，避免实际加工装配时才发现结构冲突，造成零件报废返工。
