钣金结构立式电脑主机承载机架设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:562024
  • 钣金结构立式电脑主机承载机架设计
  • 钣金结构立式电脑主机承载机架设计
  • 钣金结构立式电脑主机承载机架设计
  • 钣金结构立式电脑主机承载机架设计
  • 钣金结构立式电脑主机承载机架设计

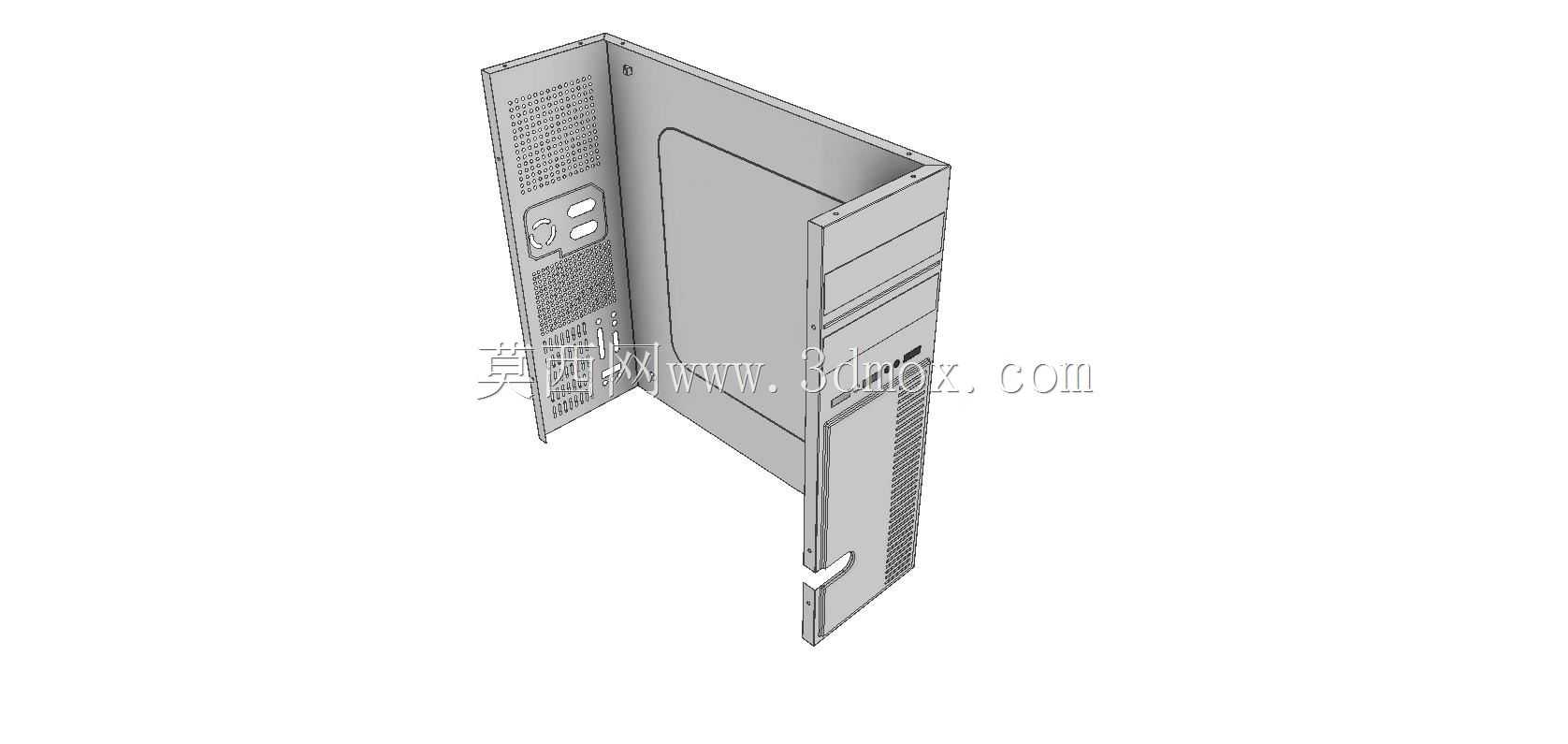

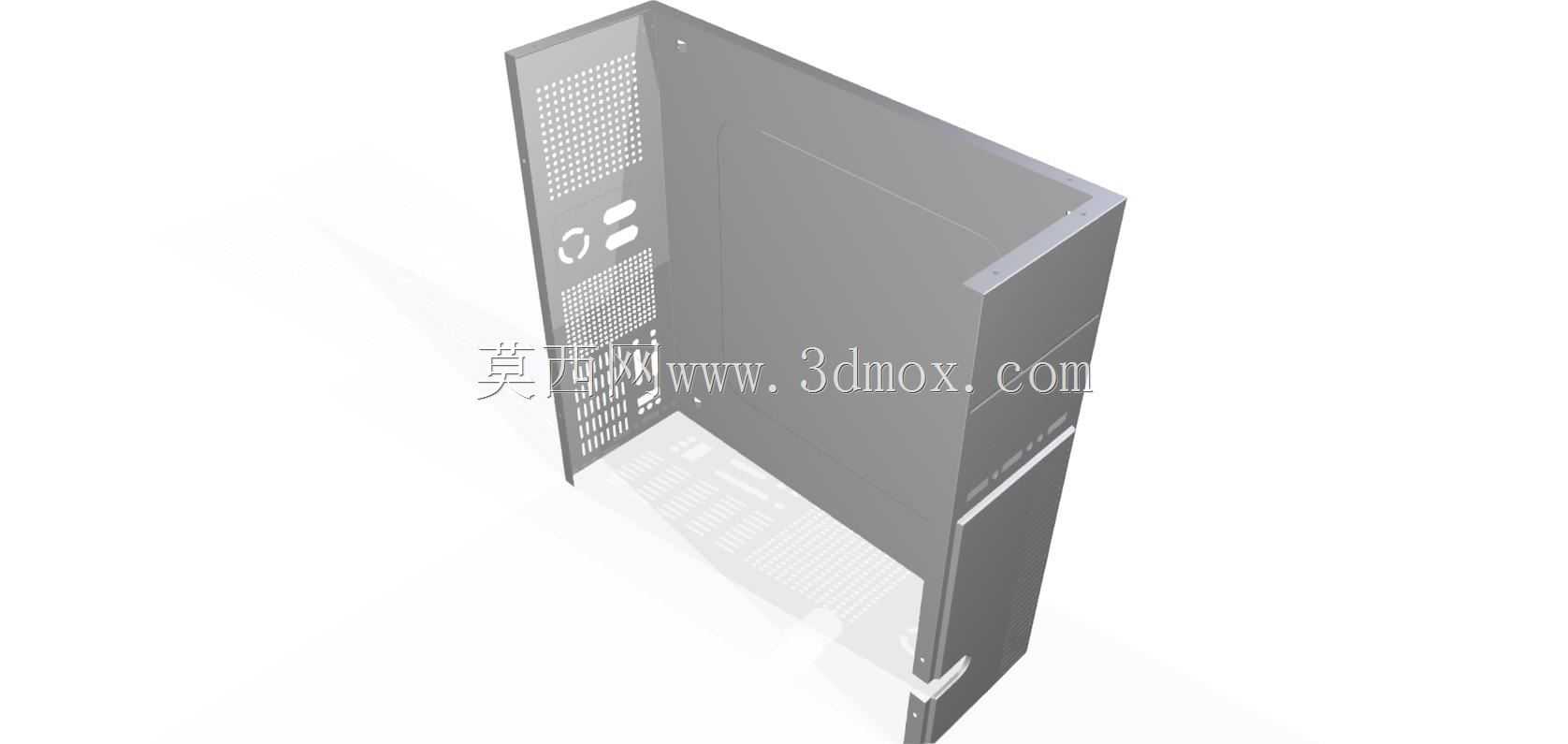

  日常工业控制场景、办公IT部署场景里,立式主机的承载防护结构一直是容易被忽略但直接影响硬件寿命的部件,这款钣金材质的CPU塔架,本质是为标准ATX架构主板、配套电源、存储硬件提供安装载体与外部防护的一体化钣金壳体结构。从实际使用场景来看,这类结构既可以用在常规办公台式机的主机装配,也能适配工业现场工控主机的安装需求,钣金材质的抗形变、抗冲击特性,能很好应对车间现场的磕碰、积尘等复杂工况,相比塑料壳体的结构,钣金塔架的电磁屏蔽性能也更优,能减少工业现场电磁干扰对主机内部运算硬件的影响。

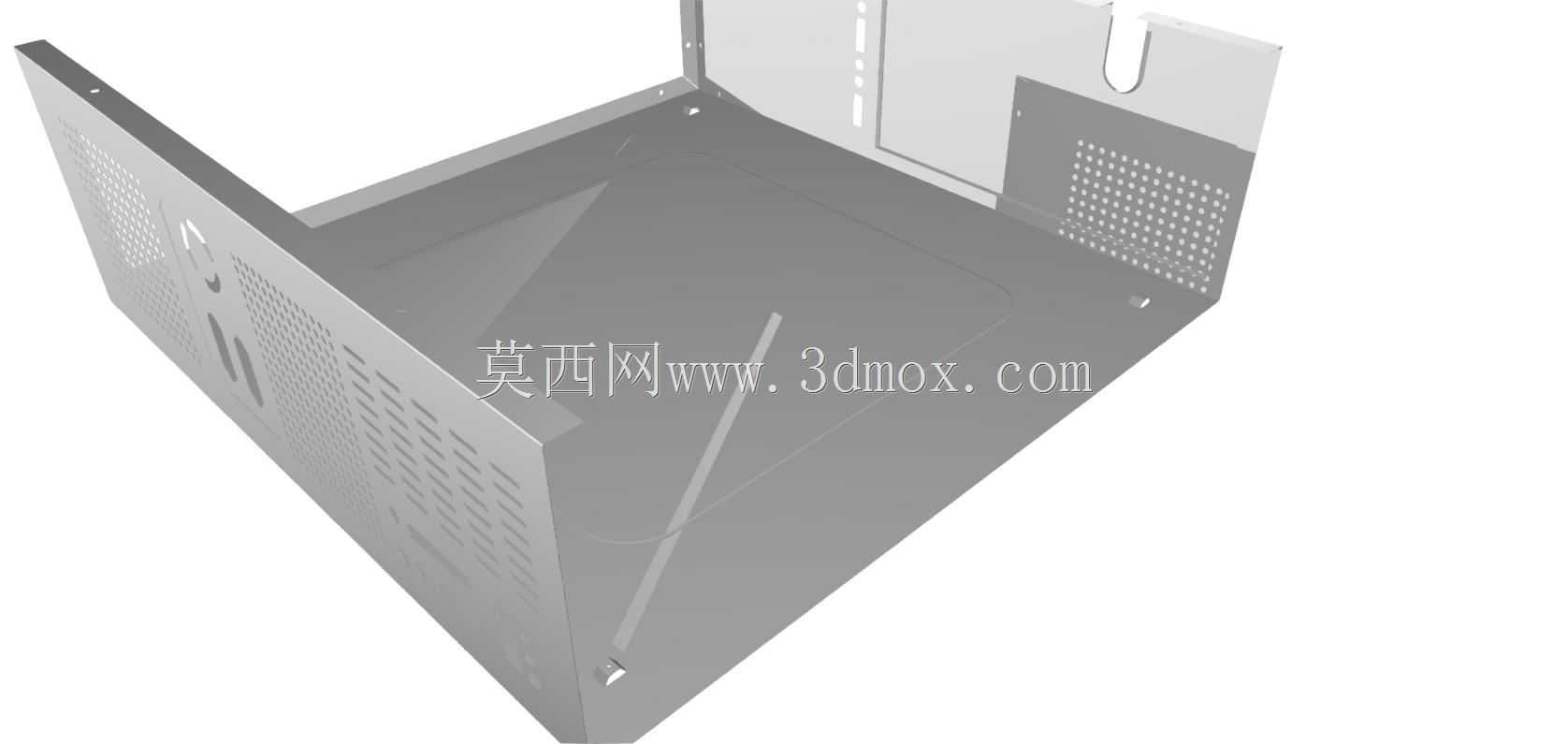

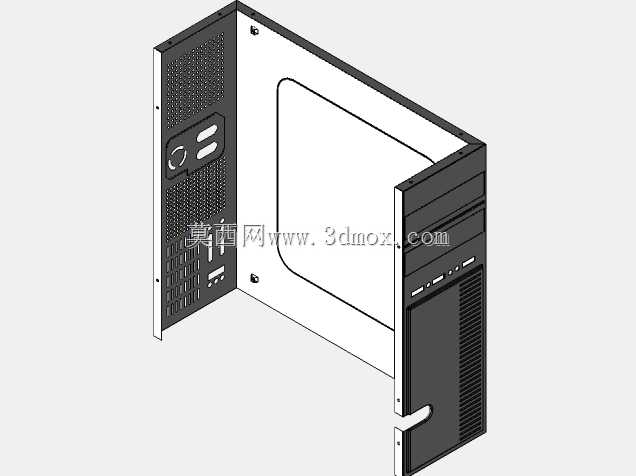

  设计层面优先考虑了钣金加工的工艺可行性,整体采用折弯、冲压一体成型的思路,减少不必要的焊接工序,降低加工过程中的形变累积。壳体的侧板预留了阵列式通风冲孔,冲孔的排布避开了内部主板安装位的电容、接口凸起区域,既保证了内部硬件运行时的空气流通散热路径,也不会因为冲孔位置不当导致结构强度下降。前面板区域预留了光驱位、前置USB与音频接口的安装开口,开口的折弯边做了内卷处理,避免安装外接设备时钣金锐边划伤操作人员,同时内卷边也能提升开口处的结构刚度,减少长期插拔接口带来的面板形变。

  从安装边界来看,这款塔架的内部安装尺寸完全匹配标准ATX主板的安装孔位,主板支撑柱的安装位采用压铆螺母结构,不需要现场焊接螺母,装配时直接用螺丝固定即可,定位精度能控制在0.2mm以内,避免主板安装时出现孔位错位导致的主板受力变形。电源安装位设置在塔架内部靠下的区域,采用托边+螺丝固定的结构,托边的折弯高度刚好承托标准ATX电源的底部,安装时不需要全程托举电源,单人即可完成装配作业。硬盘安装位设置在塔架内部的前部风道区域,硬盘架同样采用钣金折弯成型,预留了减震垫的安装槽位,能减少硬盘运行时的振动传导,降低机械硬盘的坏道风险。

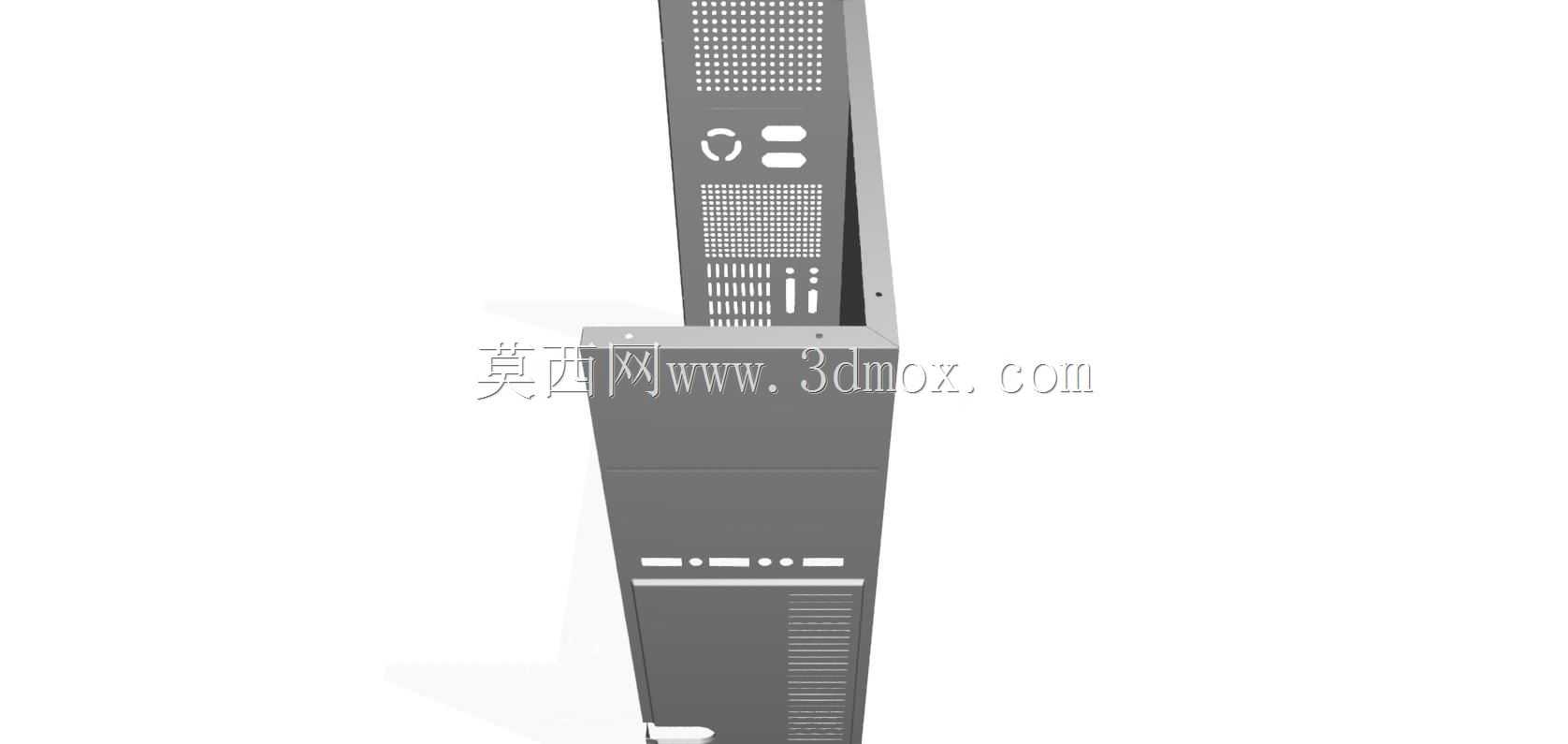

  塔架的后部预留了主板IO接口的统一开口、电源接口开口以及PCIe扩展卡的挡片安装位,扩展卡位的开口采用可掰断的冲压连皮结构,用户可以根据实际安装的扩展卡数量去除对应位置的连皮,不需要额外切割,兼顾了出厂时的结构完整性和使用时的灵活性。壳体的连接采用卡扣+螺丝的组合方式,日常需要清理内部灰尘、更换硬件时,只需要拧下固定侧板的两颗手拧螺丝,即可顺着卡扣滑轨拆下侧板,不需要借助额外工具,维护便捷性更好。

  结构强度方面,塔架的所有折弯边都做了加强筋设计,在壳体的转角处采用双层折弯的卷边结构,既提升了整体的抗扭刚度,也避免了钣金边缘的锐边外露。经过实际受力验证,这款塔架在承受15kg的顶部静载荷时,整体形变量不超过1mm,完全满足日常堆叠放置、顶部摆放小型外设的使用需求。通风路径的设计上,形成了前部进风、后部与侧部出风的贯通风道,配合内部风扇安装位的预留,能保证CPU、显卡等发热硬件的热量及时排出,避免内部积热导致的硬件降频、寿命缩短问题。

  针对工业场景的使用需求,塔架的表面采用静电喷塑处理,耐油污、耐锈蚀,即使在有少量油污、粉尘的车间环境中长期使用,也不会出现表面涂层脱落、壳体锈蚀的问题。所有的安装孔位都做了去毛刺处理,避免装配过程中毛刺脱落掉入硬件内部造成短路隐患。整体结构没有多余的装饰性设计,所有的结构特征都服务于安装、防护、散热的核心功能,完全符合钣金加工的批量生产要求,单台壳体的加工工序少,材料利用率高,适合批量生产装配。
