休闲娱乐用飞镖结构三维数模设计

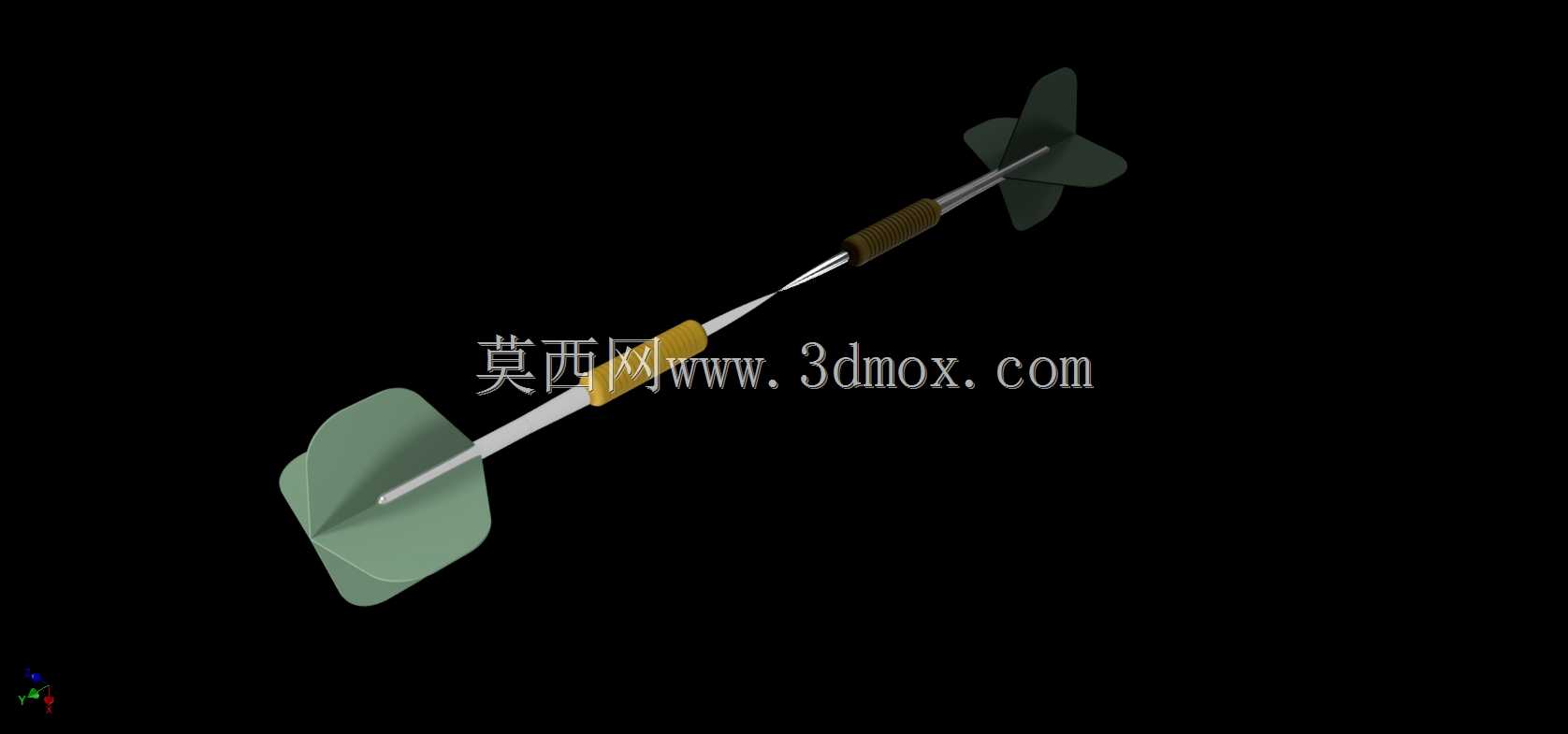

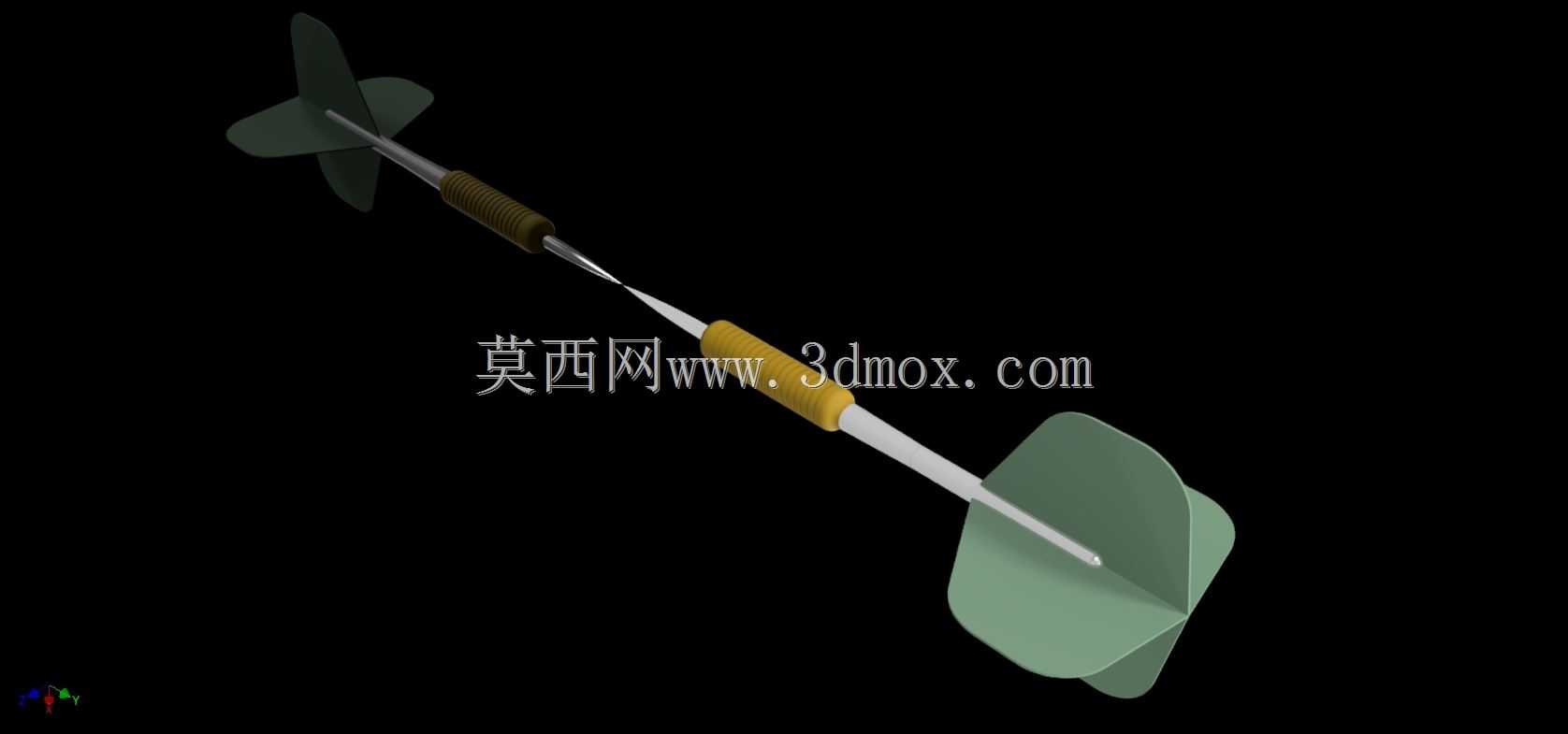

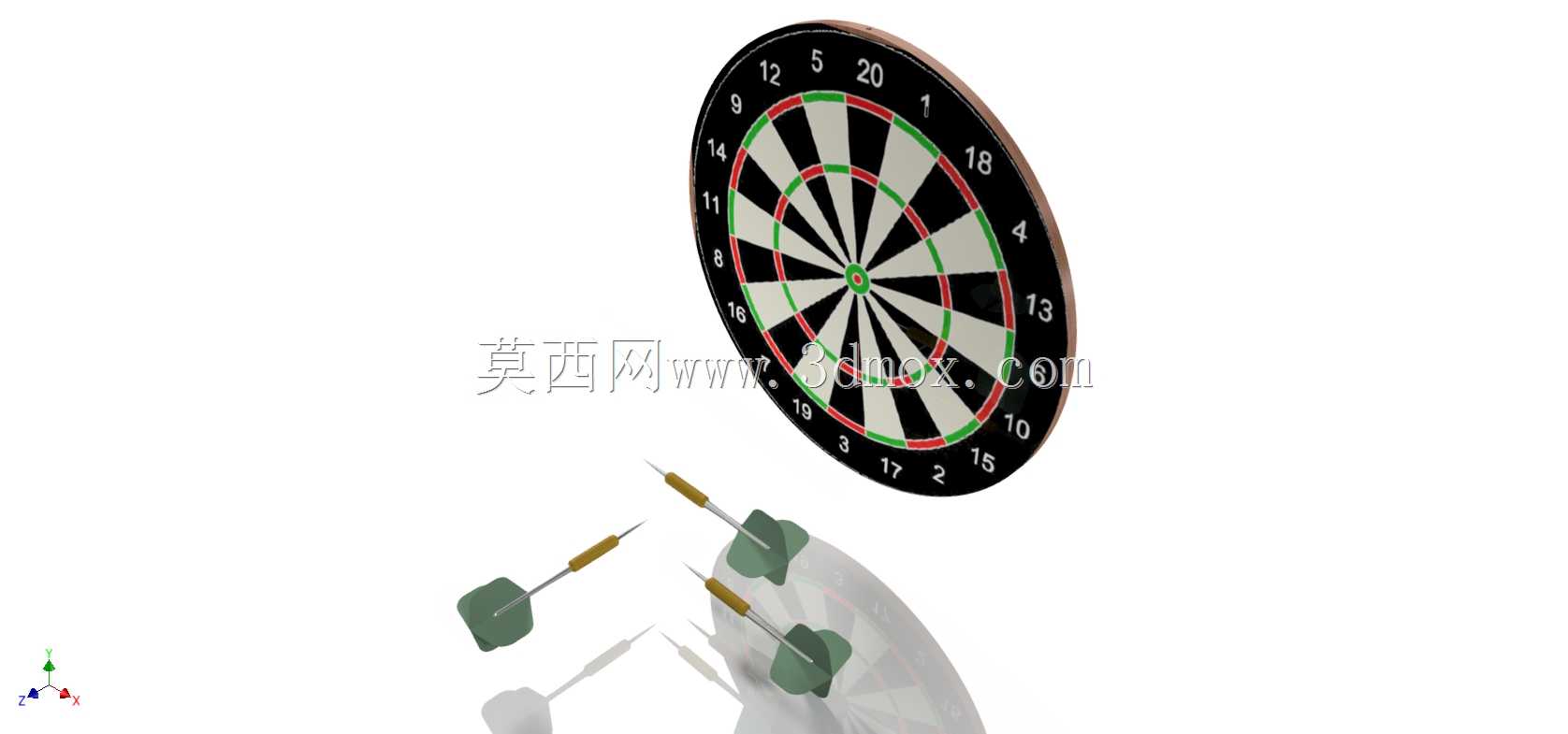

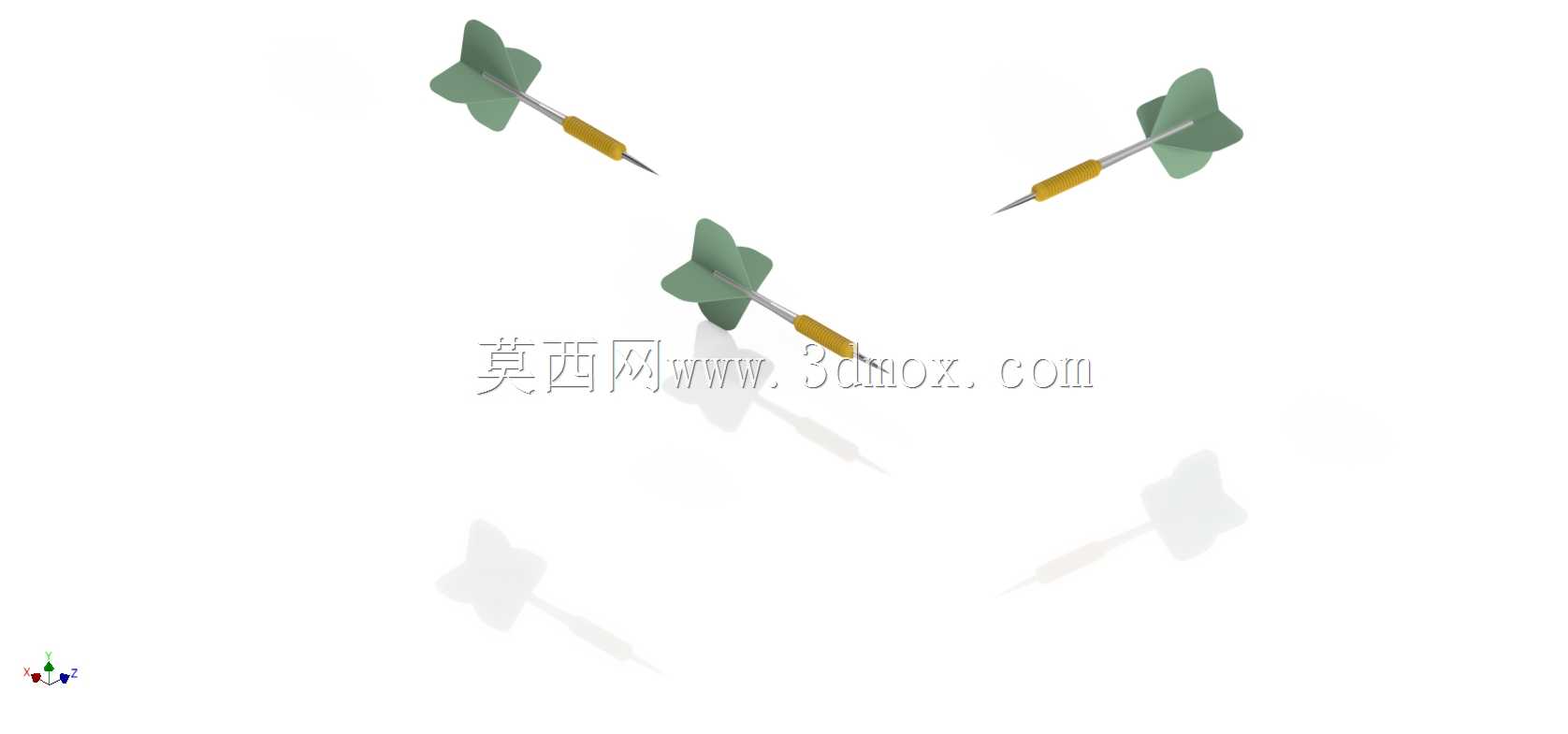

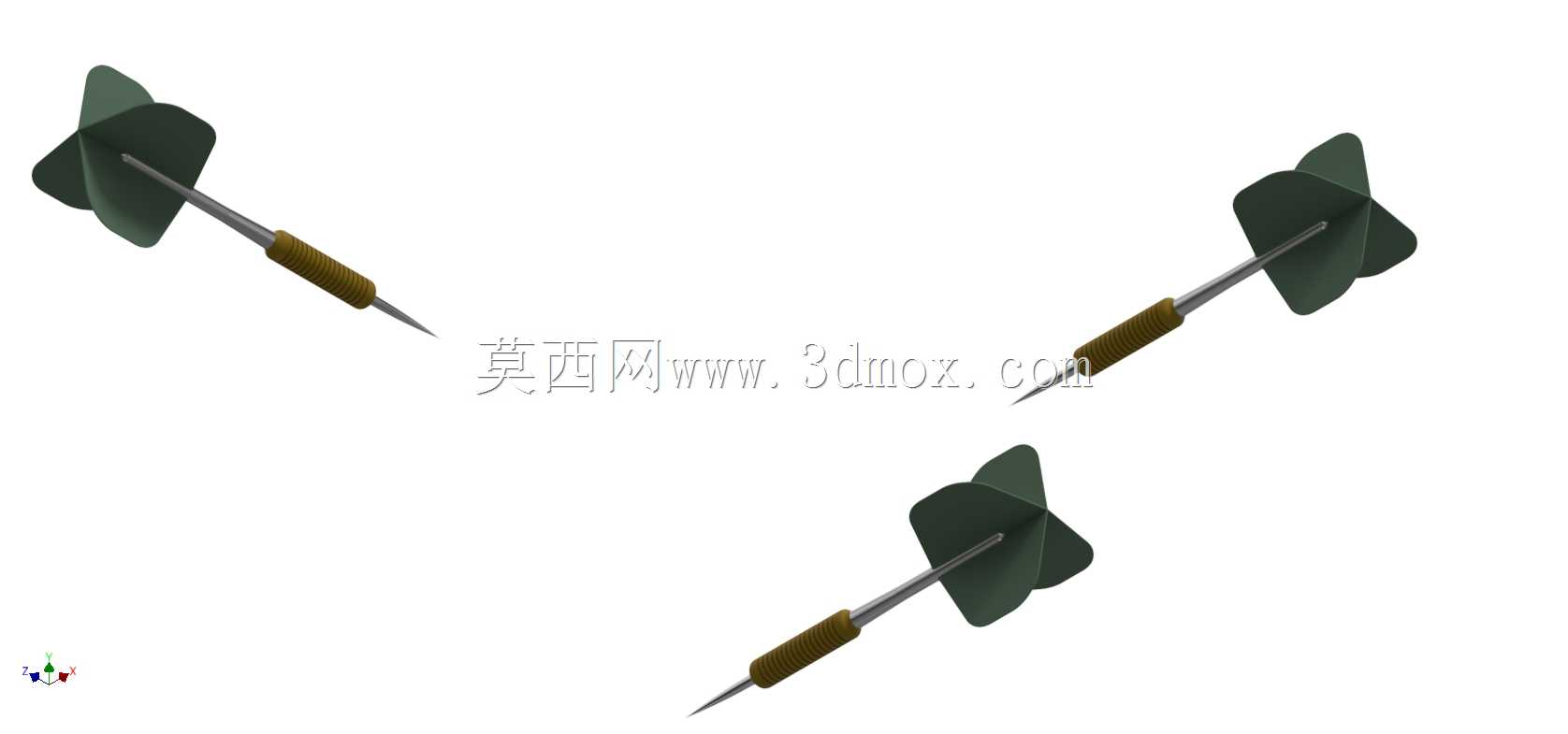

　　在休闲娱乐器材的结构设计范畴里，飞镖作为室内投掷类休闲项目的核心配件，其结构合理性直接影响投掷手感、飞行稳定性与落地固定效果，这套飞镖结构数模完整还原了常规硬式飞镖的全组件结构，可直接用于休闲器材的结构验证、教学演示或衍生产品的结构优化参考。从实际应用场景来看，这类飞镖主要适配室内专业镖靶、家用休闲镖盘的使用需求，覆盖家庭休闲、竞技练习、场馆配套等多个使用场景，结构设计上需要兼顾握持舒适度、飞行过程的气动稳定性、镖尖刺入镖盘的固定可靠性，同时还要控制整体重量分布，避免重心偏移导致的飞行轨迹偏差。整套飞镖的结构分为镖尖、镖身、握把、镖杆、镖翼五个核心部分，各部件的连接采用过盈配合加微量粘接的装配逻辑，其中镖尖采用细长锥形结构，

　　锥度控制在1:12的常规区间，既保证刺入镖盘时的穿透力，又能避免锥度过大导致的镖盘纤维过度损伤，镖尖根部设计有直径2mm的定位轴肩，与镖身前端的定位孔配合，保证装配同轴度，避免镖尖偏心带来的飞行偏移。镖身作为核心配重部件，采用分段式重量分布设计，前段靠近镖尖的位置采用密度较高的金属材质配重区，中段为握持区，表面设计有间隔1.5mm的环形防滑滚花，滚花深度控制在0.2mm，既保证握持时的摩擦力，避免投掷出手时打滑，又不会因为滚花过深导致握持硌手，影响投掷手感。握把部分的外径控制在6.5mm，符合成年人手指握持的常规尺寸范围，长度设置为38mm，能够适配三指握持、四指握持等不同的持镖习惯，握把前后两端都设计有直径0.8mm的限位凸台，避免手指在握持时过度前后滑动，保证每次投掷的握持位置一致性，提升投掷精度的可控性。镖杆部分采用细长杆状结构，连接镖身与尾部镖翼，杆身直径2mm，长度22mm，材料选用刚性较好的轻质合金或高强度工程塑料，一方面降低尾部重量，让整镖重心落在镖身前段距镖尖38%总长度的最优区间，保证飞行时镖尖始终朝向镖盘，另一方面足够的刚性可以避免飞行过程中镖杆震颤，影响飞行轨迹的稳定性，镖杆与镖身的连接采用M2细牙螺纹配合，装配后螺纹处涂覆少量厌氧胶固定，防止多次投掷后的震动导致螺纹松动。镖翼作为飞行稳定部件，采用四叶对称的翼型结构，单片翼面的投影为切角四边形，翼面最大宽度38mm，翼面厚度0.3mm，翼面与镖杆尾部的插槽采用过盈插接配合，

　　四叶翼面的对称度公差控制在0.1mm以内，避免翼面不对称导致飞行时产生侧向偏转，翼面的后缘做了0.2mm的圆角处理，减少飞行过程中的空气紊流，降低空气阻力对飞行轨迹的干扰。从安装边界与尺寸适配来看，整镖总长度控制在152mm，总重量18g，符合常规休闲飞镖的重量区间，既不会因为重量过轻导致飞行轨迹易受气流影响，也不会因为重量过大导致刺入镖盘时冲击力过大，损伤镖盘或反弹伤人。各部件的装配公差设置上，运动类配合的间隙控制在0.02-0.05mm，固定连接的过盈量控制在0.03-0.08mm，既保证装配的便利性，又能满足多次投掷使用后的结构可靠性，不会出现部件松脱、翼面掉落的问题。在设计思路上，这套结构没有采用复杂的异形结构，

　　而是优先保证结构的工艺性与使用可靠性，所有金属部件都可以采用常规车削加工完成，镖翼可以采用注塑或冲压工艺批量生产，不需要特殊的加工设备，能够有效降低量产成本，同时各易损部件比如镖尖、镖翼都采用通用接口设计，损坏后可以直接替换通用配件，提升产品的全生命周期实用性。从实际使用的工况角度考虑，飞镖在投掷后会以20-25m/s的速度撞击镖盘，撞击瞬间的冲击力会沿镖身传递，因此镖身与镖杆的连接位置做了R0.5的圆角过渡，避免应力集中导致的部件断裂，镖尖的硬度控制在HRC40-45，既有足够的硬度刺入镖盘，又不会因为硬度过高导致摔落时脆断。另外，整套结构的外形没有尖锐的边角，除镖尖外的所有外露边缘都做了圆角处理，避免使用过程中划伤手指，符合休闲娱乐产品的安全设计要求。对于结构设计从业者来说，这套数模可以作为小型投掷类器材的结构参考，理解重心分布、气动稳定结构在小型产品上的设计逻辑，也可以基于这套基础结构，调整重量分布、翼面形状、握把纹理，衍生出适配不同使用习惯的定制化飞镖产品，比如针对竞技选手的专业款可以适当提升镖身前段配重，缩短镖杆长度提升飞行速度，针对家用休闲款可以适当增大镖翼面积，提升飞行稳定性，降低新手的使用门槛。
