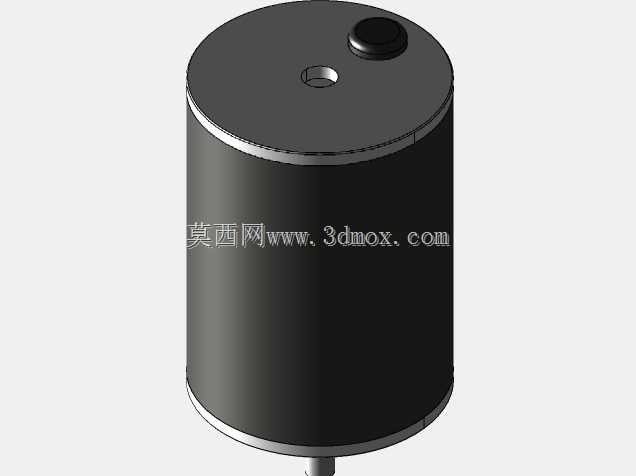

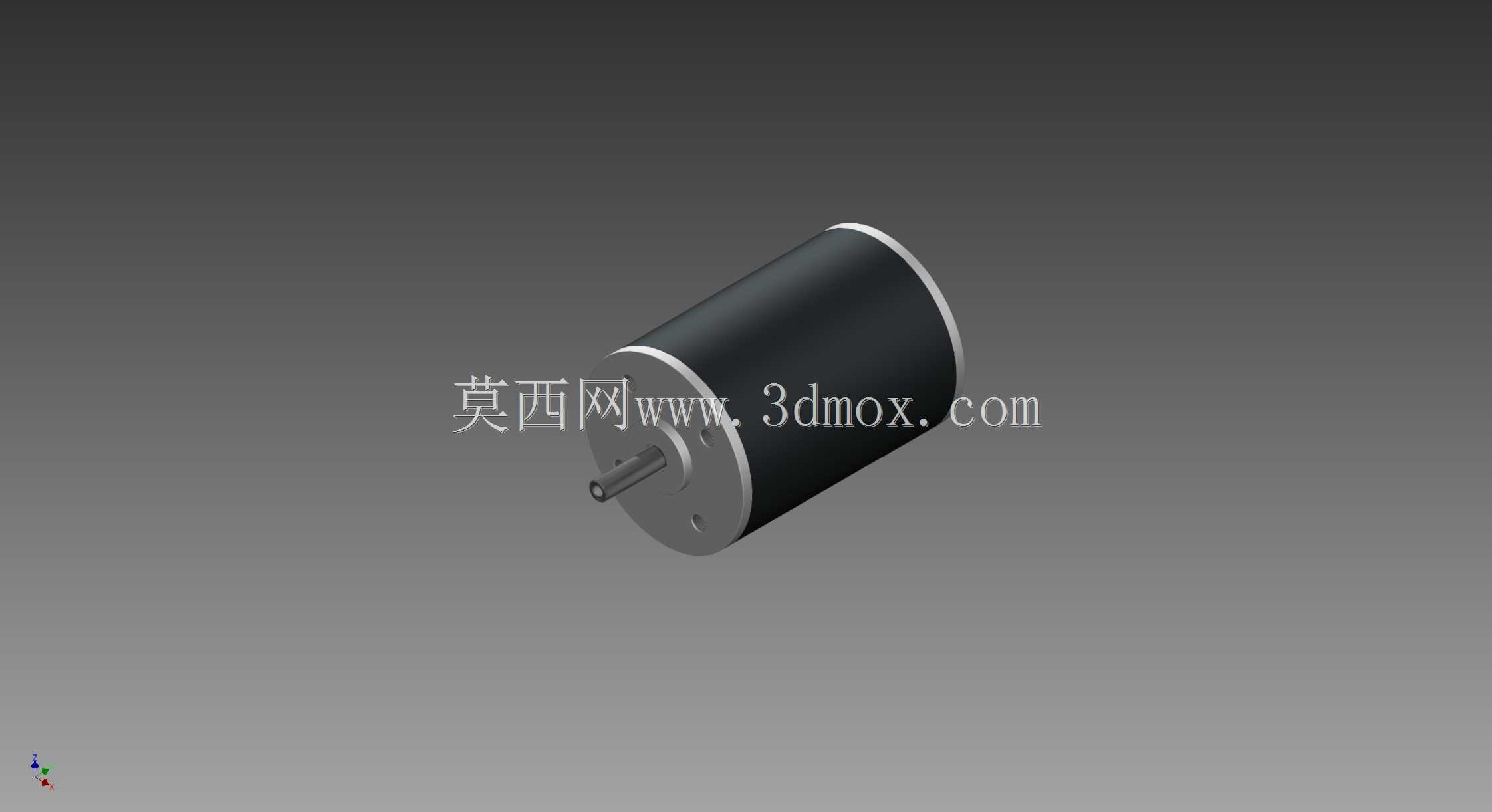

36BLR50-24-01无刷直流电机三维结构

　　在小型自动化传动、精密仪器驱动、小型机电设备的动力选型场景里，这类小尺寸无刷直流电机的应用覆盖度极高，从医疗分析仪器的样本输送机构、办公自动化设备的走纸驱动，到小型智能装备的执行端动力输出，都能见到同规格产品的身影。做这类电机的三维建模时，首先要抓准的是安装配合的边界约束，不能只盯着外观曲面做的像，要把实际装配需要的所有配合面、避让空间都还原到位。先看主体结构，机壳采用圆柱式封闭设计，这类结构的好处是能在有限的径向尺寸里最大化定子绕组的排布空间，同时圆柱面的加工工艺性好，做同轴度管控的时候更容易保证精度，机壳两端的端盖配合止口是建模时必须精准还原的部分，止口的直径公差、配合深度直接决定了定转子的同轴度，要是这部分尺寸做偏了，

　　实际装配后很容易出现转子扫膛的问题，直接影响电机的运行寿命和噪音表现。输出轴的部分，轴伸端的直径、键槽或者扁位结构要和配套的传动轮、联轴器的安装尺寸匹配，轴肩的定位尺寸要留够轴承的安装空间，这类小功率无刷电机一般采用两端深沟球轴承的支撑结构，建模时要把轴承的安装位、端盖上的轴承室尺寸都按照实际配合公差做出来，不能只做个外观示意。从设计思路上来说，这类24V供电的无刷直流电机，走的是高转速、低扭矩的输出路线，搭配减速箱就能适配不同的负载转速需求，所以建模的时候还要考虑后端盖和减速箱的安装接口，包括安装孔的孔位分布、止口的配合尺寸，保证后续做整机装配时，电机和减速箱的配合不会出现干涉。再看外形的安装边界，电机的总长度、

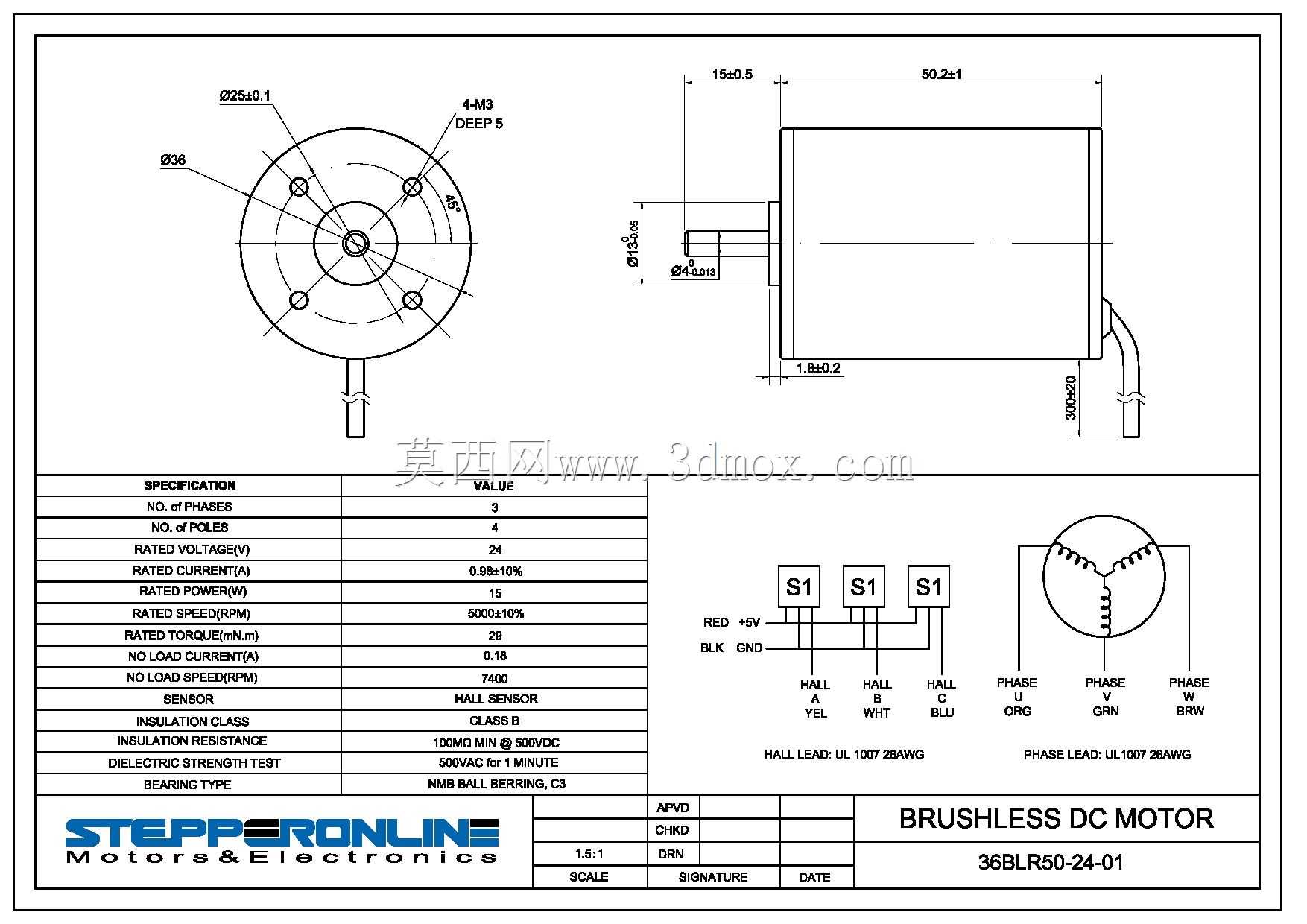

　　最大外径是选型时首先要核对的安装参数，机身上如果有安装固定的法兰或者安装螺孔，也要精准还原位置，很多小型设备的安装空间非常紧凑，要是三维模型的外形尺寸和实物有偏差，后续做结构布局的时候很容易出现和周边零件干涉的问题，到了实际装机阶段才发现问题的话，改结构的成本会非常高。这类无刷电机和有刷电机比，没有碳刷磨损的问题，运行寿命更长，电磁干扰也更小，所以在对运行稳定性、寿命要求高的小型设备里优先被选用，建模的时候还要注意出线端的结构，电源线的出线位置、出线护套的尺寸要还原，避免后续布线的时候和周边结构产生挤压。做这类动力元件的三维模型，核心是服务于后续的整机装配和选型校验，所以所有和装配相关的尺寸都要严格按照实物的工程尺寸来做，

　　外观的倒角、表面纹理这些细节可以适当简化，但配合面、安装孔、定位止口这些关键特征一个都不能少，不然模型就失去了工程使用价值，只能做个外观展示用。实际做结构设计的时候，很多工程师会直接调用这类成熟电机的三维模型来做布局，不用自己从零开始建模，能节省不少设计时间，这就要求模型的尺寸精度足够高，尤其是安装相关的特征，必须和实物完全一致，不然调用模型做出来的安装位到实际装机的时候就会装不上。另外，电机本体的散热结构也要在模型里有所体现，这类封闭圆柱机壳的电机，主要靠机壳表面的金属材质向外散热，建模时不用额外做散热筋结构，保持圆柱面的完整性就符合这类产品的实际设计，要是凭空加上散热筋反而会和实际产品不符，影响安装空间的判断。转子部分的内部结构虽然从外观上看不到，但如果是做电机本体设计的场景，还要还原内部的定子绕组、永磁体、霍尔板的结构，但如果是做设备选型用的外部模型，把外部的安装、配合特征做准确就足够满足使用需求了。
