36BLR系列无刷直流电机结构设计

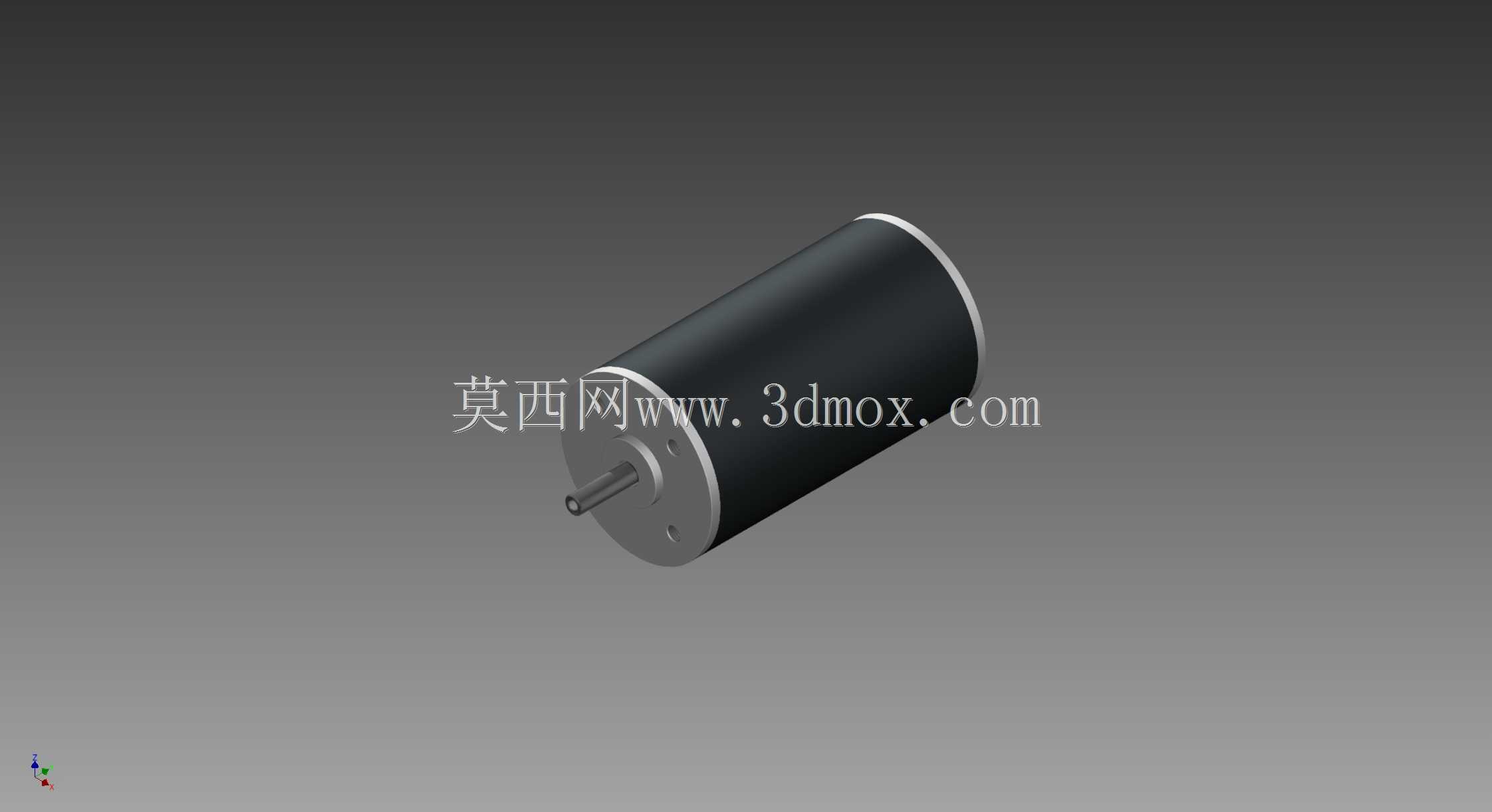

　　这款无刷直流电机的三维结构，在做小型自动化设备动力选型时经常会碰到，尤其是对转速稳定性、寿命要求比有刷电机高的工位，这类外径36mm级别的圆柱型无刷电机适配性很强。从结构上看，整机采用圆柱封闭式机壳设计，机壳主体为金属拉型材加工，两端搭配端盖通过止口定位，输出轴从前端盖中心伸出，轴端做了标准的光轴配合面，可直接适配同步轮、联轴器、小型负载轮等传动件，不需要额外做转接结构。

　　做结构布局的时候要注意，这类电机的安装边界首先要确认外径尺寸，36mm的机壳外径在排布安装位时，径向要预留至少2mm的周边间隙，避免和周边走线、结构件产生干涉；轴向尺寸上，从后端盖端面到输出轴轴肩的长度是固定安装基准，选型建模时不能只看机身长度，要把轴伸长度算入总轴向占用空间，很多新手建模时容易漏算轴伸长度，导致装配时轴端和负载件的配合位置出现偏差。安装方式上，这类电机支持前端盖法兰安装和机身夹持两种方式，前端盖上预留的安装孔位是标准孔距，做安装板的时候直接对应孔位打沉孔即可，不需要额外做定位工装，夹持安装的话要注意夹持力不能过大，避免机壳变形挤压内部定子绕组，导致电机运行时出现扫膛问题。

　　从功能特性来说，无刷直流电机相比传统有刷电机，去掉了碳刷和换向器的接触结构，运行时不会产生碳粉磨损，连续运行寿命能达到有刷电机的数倍，适合长时间连续运行的设备工位，比如小型输送线的驱动辊、医疗设备的精密送料机构、办公自动化设备的动力单元，还有小型智能家居的传动结构里都能见到这类电机的身影。它的转速控制精度较高，搭配对应的无刷驱动器可以实现宽范围的调速，低速运行时扭矩输出平稳，不会像普通有刷电机那样低速出现抖动问题，对于需要精准控制转速的工位，比如标签送料、薄膜输送这类对线速度稳定性要求高的场景，适配性比普通交流减速电机更好。

　　设计思路上，这款电机的结构做了充分的通用性考量，机壳的散热筋和机身一体化设计，运行时产生的热量可以通过金属机壳直接散出，不需要额外加装散热风扇，减小了整机的体积和运行噪音。后端盖预留了走线孔，霍尔元件的信号线和动力线从后端统一引出，走线时可以顺着电机安装支架排布，不会和运动部件产生剐蹭。内部的定子绕组采用集中绕线方式，转子采用永磁体贴装结构，在保证扭矩输出的前提下尽可能缩小了机身的轴向尺寸，对于安装空间局促的小型设备来说，这种紧凑化的设计能大幅降低结构排布的难度。

　　实际选型建模的时候，还要注意输出轴的配合公差，这类电机的输出轴一般采用h6级公差，搭配的联轴器或者带轮的内孔要选对应的间隙配合公差，装配时不要硬敲，避免轴承受力变形影响运行精度。另外电机的轴伸端一般会做防锈处理，长时间存放的话要注意避免轴端锈蚀，否则装配时会出现配合件装不到位的问题。在做装配仿真的时候，要确认电机的输出轴径向跳动范围，这类精密级小无刷电机的轴跳一般控制在0.02mm以内，对于有同轴度要求的直连负载，比如和编码器、精密丝杠直连的场景，这个精度可以满足使用要求，不需要额外加装弹性联轴器来补偿同轴度误差，当然如果安装板的加工精度有限，还是建议搭配小型弹性联轴器，避免因为安装偏差导致轴承受额外的径向力，缩短电机的使用寿命。

　　在不同行业的应用里，这类电机的参数适配也有区别，比如在3D打印设备的挤出机构或者送料轴上使用时，要重点关注电机的低速扭矩和响应速度，建模时要把驱动器的安装位置也预留出来，因为无刷电机需要搭配驱动器才能运行，不要只预留电机的安装位忘了驱动器的排布空间；在小型泵类产品上使用时，要注意电机和泵头的连接密封，避免输送的液体渗入电机内部损坏绕组；在民用小家电产品里使用时，还要考虑电机的电磁屏蔽，机壳的金属结构本身就有一定的屏蔽作用，必要时可以在走线端加磁环来降低电磁干扰，避免影响设备上其他电子元件的正常运行。
