42BLS系列无刷直流电机结构设计

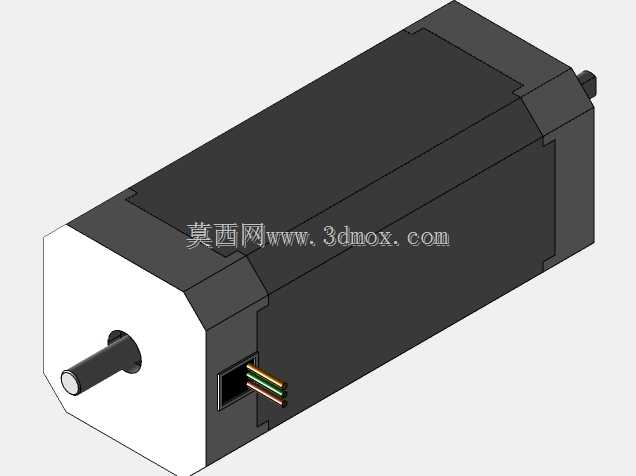

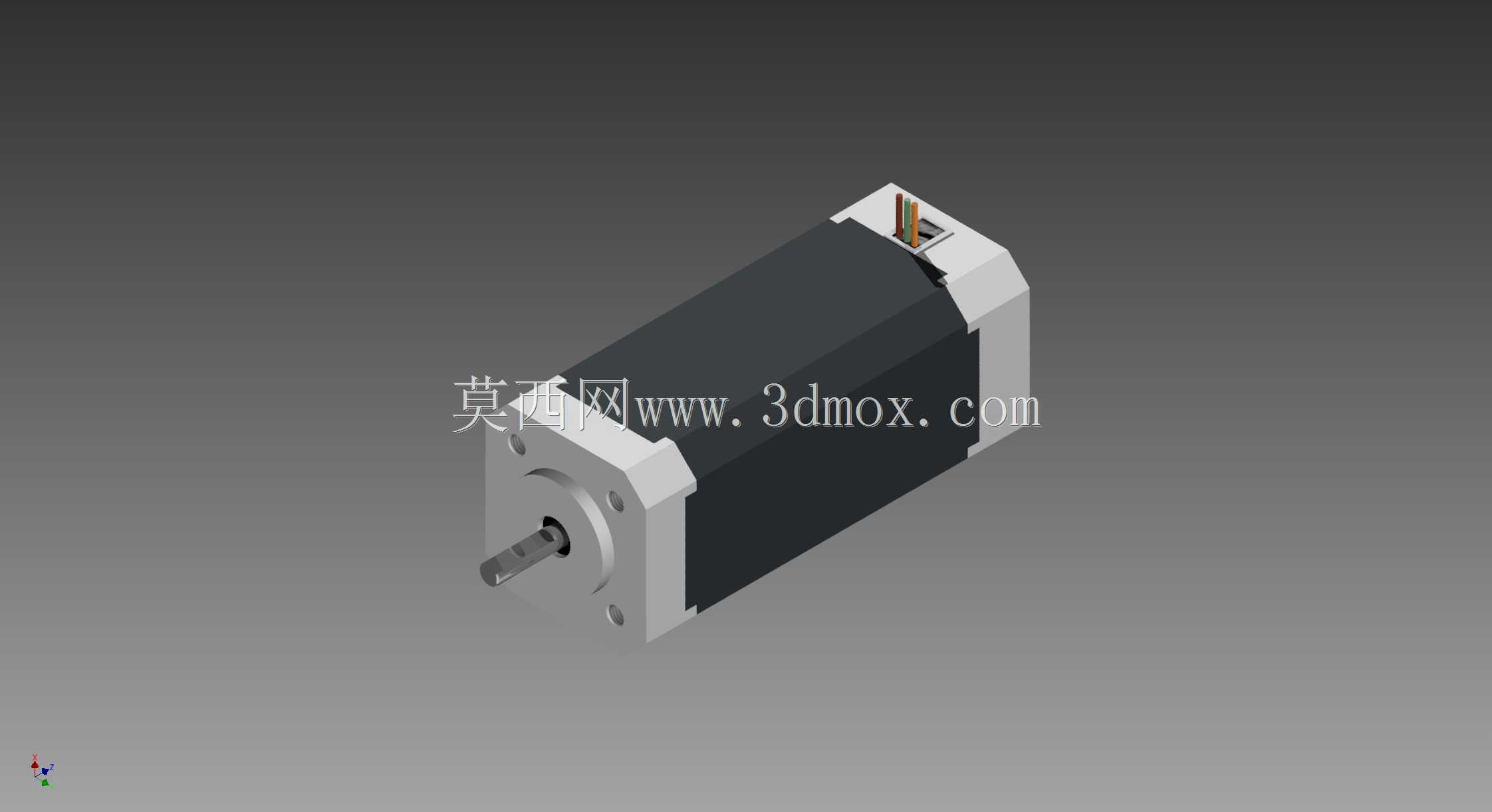

　　在自动化产线输送模组、小型医疗检测设备、精密电子装配工装这类对转速稳定性、运行噪音有明确要求的场景里，无刷直流电机的选型适配一直是结构工程师前期方案验证的核心环节，本次呈现的42规格无刷直流电机三维结构，完全围绕实际安装适配需求搭建，可直接用于设备整体装配的干涉校验、动力端布局模拟。从实际使用场景来看，这类42机座的无刷电机，常被用于替代同尺寸有刷直流电机，解决有刷结构碳刷磨损带来的维护周期短、运行火花不适合无尘车间使用的痛点，在3D打印机Z轴传动、小型传送带驱动、实验室液体分装泵动力端这类负载扭矩在0.2N·m以内的工况下，能实现长时间连续运行无明显温升。从设计思路上，模型还原了实际产品的结构逻辑：前端盖采用方形安装法兰设计，

　　四个安装孔位的中心距严格遵循42系列步进电机的通用安装尺寸，这意味着原有适配42步进电机的安装支架、连轴器不需要重新开模或调整尺寸，就能直接替换安装，大幅降低设备改型的结构调整成本；机身主体采用拉伸铝壳结构，表面预留的轴向散热筋在建模时做了等比例还原，既保证壳体的结构强度，也能在连续运行时通过增大散热面积降低绕组温升；输出轴采用D型切面设计，搭配紧定螺丝固定的连轴器时，可避免高速正反转切换时出现轴孔打滑的问题，轴伸端的轴承位公差按照过渡配合设计，建模时预留了轴承安装的台阶位，可直接匹配标准608系列深沟球轴承的装配尺寸；后端出线位置做了护线套的结构还原，出线方向与机身端面平行，不会额外增加电机尾部的轴向安装空间，适合安装空间紧凑、

　　尾部无法预留过多走线空间的设备布局。从安装边界来看，模型的所有外形尺寸都按照实物1:1建模，机身总长、法兰边长、轴伸长度、出线口位置都做了精确的尺寸约束，在做设备整体装配时，可以直接将该模型导入装配体，校验电机与周边安装板、传动轮、走线槽的间隙，避免实际加工组装时出现结构干涉；后端的编码器安装位也做了结构预留，若设备需要做闭环转速控制，可直接在该结构基础上加装霍尔传感器或磁编码器，不需要额外修改电机尾部的安装结构。不同于简化的电机外观模型，该结构把内部定子、转子的大致装配位置也做了体现，在做电机选型的扭矩校核时，可根据定子叠厚的尺寸快速对应电机的额定扭矩参数，判断所选型号是否匹配设备的负载需求；前端盖的止口尺寸也做了精确还原，

　　当设备需要电机通过止口定位保证同轴度时，可直接按照模型上的止口尺寸设计安装板的定位孔，保证输出轴与传动机构的同轴度，减少运行时的径向跳动。在小型AGV的驱动轮动力配套场景中，这类电机搭配行星减速箱使用时，模型的法兰尺寸可直接与标准42系列行星减速箱的输入端对接，不需要额外做转接法兰，建模时已经考虑了对接时的贴合面公差，装配时不会出现面与面贴合不严的问题；对于需要做设备外观渲染的场景，模型的外壳分色、接线细节都做了还原，可直接用于产品方案的效果展示，不需要再额外做外观细节的补充建模。很多工程师在做设备方案初期，常因为找不到精确的电机模型，只能用方块代替动力端结构，等到实际选型采购后才发现安装空间不足、走线位置干涉的问题，这类按实物等比例搭建的电机模型，能在方案设计阶段就把所有安装边界确定下来，减少后续结构修改的工作量；尤其是在多电机布局的设备中，每个电机的出线方向、安装孔位都能提前在装配体中排布好，避免后期组装时出现线缆挤压、安装工具无法伸入拧螺丝的问题。从结构细节上，模型上的安装孔都做了沉头设计，对应M3规格的内六角螺丝安装，沉头深度刚好能让螺丝头完全埋入法兰面，不会突出端面影响安装贴合；输出轴的轴肩位置也做了精确的尺寸约束，安装连轴器时可根据轴肩位置确定连轴器的推入深度，避免连轴器顶到轴承端盖造成转动卡滞。
