住宅底层平面布局Revit三维设计

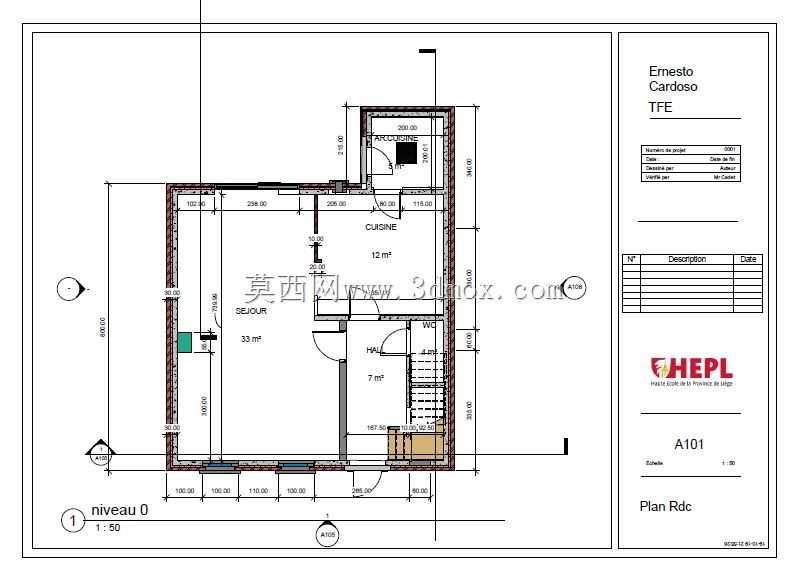

　　本次呈现的住宅底层平面设计成果，围绕独栋住宅首层的功能落地展开，核心解决小面积独栋住宅首层的空间利用率与动线合理性问题，适配乡村自建房、小型独栋住宅的首层建造需求。从实际应用场景来看，该平面可直接用于小型独栋住宅的首层施工放线、室内装修前期规划、水电点位预留定位，也可作为同类型小户型住宅平面优化的参考基准，适配砖混结构的低层住宅建造场景，无需额外做大规模结构调整即可落地。从功能分区来看，平面内明确划分了起居、餐厨、交通核三个核心区块，起居区域占据南侧最大采光面，保证日常活动的自然采光需求，餐厨区域紧邻起居区北侧，缩短备餐到用餐的动线距离，同时靠近建筑北侧入户位置，方便采购的食材直接送入厨房，避免穿过起居区造成动线交叉。

　　交通核区域整合了楼梯间与卫生间功能，楼梯段宽度满足日常通行与小型家具搬运的尺寸要求，卫生间紧邻楼梯间设置，可兼顾公共使用与相邻空间的管线集中布设，减少给排水管线的铺设长度，降低施工成本与后期渗漏风险。设计过程中优先考虑了墙体的定位逻辑，外围护墙体厚度满足砖混结构的承重与保温要求，内部分隔墙采用常规轻质隔墙厚度，在保证空间分隔效果的同时尽可能减少墙体占用的室内使用面积，所有墙体的轴线定位均标注了详细尺寸，施工时可直接依据标注尺寸进行放线，无需二次换算。门窗洞口的位置设置充分结合了功能区的采光与通行需求，南侧起居区设置通长采光窗，保证冬季日照能够深入室内，提升室内热舒适度，厨房北侧设置通风窗，满足烹饪时的油烟排放需求，

　　入户门位置设置在建筑侧方，避免开门直接正对起居区，提升室内隐私性。尺寸边界方面，整个平面的外轮廓尺寸控制合理，适配小面宽宅基地的建造条件，各功能区的净尺寸均满足日常使用的最小要求，起居区的面宽与进深比例协调，不会出现狭长型空间的压抑感，厨房的操作台面长度满足洗切炒的操作流程排布，预留了冰箱与小型储物空间的位置，楼梯间的踏步高度与宽度符合民用建筑的通行规范，上下楼不会出现磕碰问题。平面内还标注了不同功能区的地面材质区分边界，施工时可直接依据边界进行不同材质的铺贴，无需二次放线定位，管线预留点位也在平面中做了隐含定位，给排水点位集中在厨房与卫生间区域，电气点位沿墙体布设，避开了后期装修可能打孔的位置，减少施工时的管线破坏风险。

　　从建模逻辑来看，整个平面采用轴线定位的方式搭建，所有墙体、门窗、楼梯构件均基于轴线生成，后期调整尺寸时只需修改轴线间距即可快速更新整个平面，适配方案阶段的快速调整需求，构件的参数化设置也方便后续直接生成立面、剖面图纸，提升整套建筑图纸的出图效率。
