条式水平仪基座结构三维设计

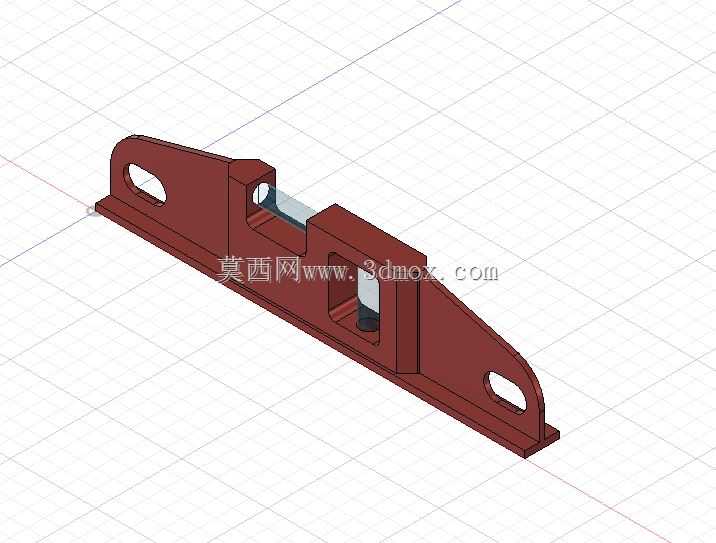

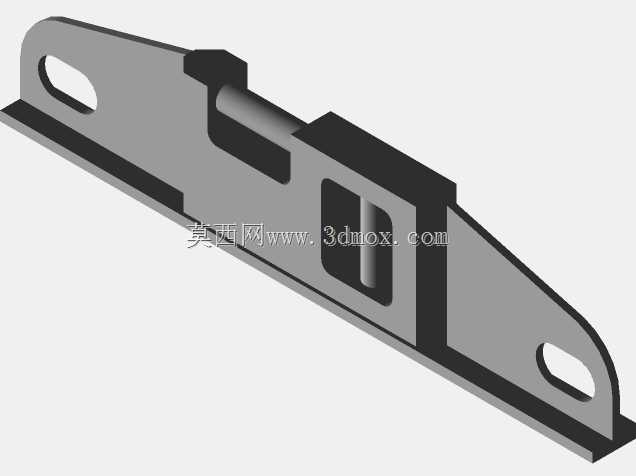

　　在设备安装校准、钳工找平、机床导轨直线度检测这类现场作业场景里，条式水平仪是一线装配、检修人员离不开的基础量具，而基座作为水平仪的核心承载结构，其结构设计合理性直接决定了测量精度的稳定性与长期使用的耐用性。这款基座采用长条形对称式布局，整体为一体式铸造后机加工的结构形式，主体沿长度方向设置两个对称的安装耳板，耳板上开有长圆形安装孔，可适配不同孔距的水准器组件安装需求，同时长圆孔的设计能够抵消加工公差带来的装配偏差，降低零件加工精度要求，提升装配效率。基座中部设置两个带开口的卡座结构，卡座内腔为与水准器外圆匹配的圆弧定位面，安装时水准器可直接卡入卡座内，配合侧面的紧定螺钉即可完成固定，无需额外设计复杂的压装结构，既简化了装配流程，

　　也方便后续水准器损坏后的更换维护。基座底部为全平面加工的基准面，平面度要求控制在0.02mm以内，作为测量时的贴合基准面，使用时直接放置在被测工件表面，依靠自身重力与被测面充分贴合，无需额外夹持固定，适配现场快速检测的作业需求。从安装边界来看，基座整体长度适配常规150mm、200mm规格条式水平仪的尺寸要求，宽度控制在40mm以内，可在狭窄的设备安装面、导轨面等位置放置使用，不会因为结构尺寸过大无法适配狭小检测空间。耳板上的长圆孔长度方向沿基座长度方向布置，可实现水准器沿长度方向的位置微调，装配时能够精准调整水准器的零位位置，保证水平仪零位误差符合计量要求。卡座的开口宽度经过计算，既能够保证水准器顺利卡入，又能提供足够的抱紧力，

　　避免在移动、磕碰过程中水准器出现移位导致精度失准。基座两侧的立板结构做了加厚处理，提升整体结构刚性，在日常放置、轻微磕碰时不会出现变形，保证基准面的平面度长期稳定，避免因为基座变形导致测量误差超差。在实际使用场景中，这类基座搭配玻璃管水准器组成的条式水平仪，可用于设备安装时的水平度找正，比如水泵、电机等旋转设备安装时的底座找平，也可用于机床床身导轨的直线度、平面度检测，配合桥板还可实现大尺寸平面的平面度误差测量。设计过程中充分考虑了现场使用的恶劣工况，基座所有棱边都做了倒钝处理，避免使用过程中划伤操作人员，外表面做喷塑处理，具备一定的防锈、抗磕碰能力，适合车间、工地等复杂现场环境长期使用。基座的重量经过合理配比，

　　整体重量控制在300g左右，既能够保证放置时的稳定性，不会因为轻微震动出现移位，又不会因为过重导致携带不便，适配现场检修人员随身携带的使用需求。卡座与底部基准面的平行度要求严格控制在0.01mm/全长范围内，保证水准器安装后，气泡的偏移量能够准确反映被测面的水平度误差，不会因为基座本身的形位公差引入额外测量误差。两个卡座的同轴度也做了严格要求，避免水准器安装后出现别劲现象，导致水准器灵敏度下降。从加工工艺角度来看，这款基座采用熔模铸造工艺制作毛坯，毛坯预留1.5mm的机加工余量，加工时先铣削底部基准面，再以基准面为定位基准加工卡座内腔与安装耳板的安装孔，一次装夹即可完成大部分关键尺寸的加工，有效保证各形位公差要求，降低加工难度与成本，适合批量生产。
