直角弯通双法兰连接工业管道构件

　　在工业流体输送、气动控制回路、小型设备气路排布的现场场景里，这类直角弯通的管道连接件是管路转向排布时绕不开的基础构件，不同于常规的直连管路接头，它直接完成90度的管路方向切换，不需要额外拼接多段接头来凑出转向角度，能大幅减少管路的连接节点数量，从根源上降低多节点拼接带来的泄漏风险点。从实际使用的工况来看，这类构件常被用在小型检测设备的气路采样端、工业传感器的引压管路排布、紧凑型设备内部的管路转向位置，尤其是安装空间局促、无法通过长半径弯头完成转向的场景里，这种短半径的一体弯通结构能在极小的空间内完成管路方向切换，不会额外占用设备内部的排布空间。

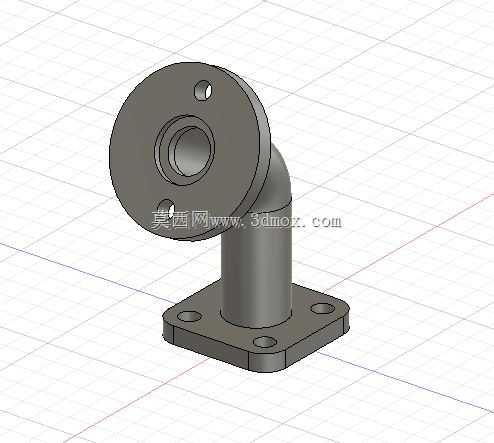

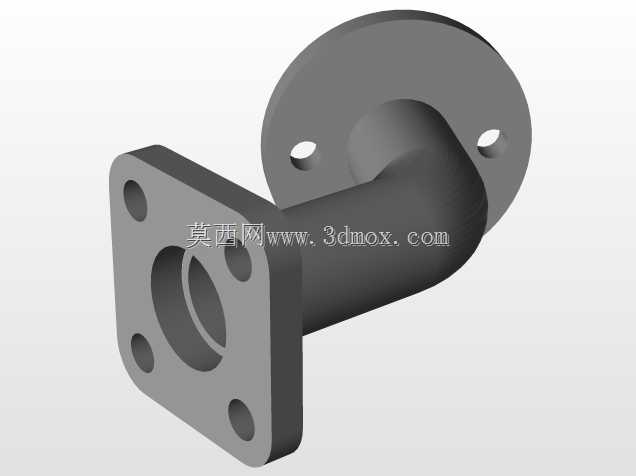

　　从结构设计的角度拆解，整个构件采用一体成型的弯管主体搭配两端的安装法兰结构，下端是方形安装法兰，四个角位置预留了贯通的安装孔，安装时可以直接通过螺栓将整个构件固定在设备的安装基面或者对应接口端面上，方形法兰的接触面更大，在承受管路内部压力带来的轴向推力时，受力分布更均匀，不会因为局部应力集中导致法兰变形或者密封失效。上端的圆形法兰盘同样预留了两个对称的安装孔，中心位置是贯通的流体通道，和弯管主体的内孔完全同轴，保证流体经过转向位置时不会出现通径突变，减少流体在转向位置的压损，同时圆形法兰的密封面做了平位处理，安装时搭配对应规格的密封垫片就能完成端面密封，不需要额外加工密封槽，适配常规的平垫片密封场景，安装维护的门槛更低。

　　设计过程中首先要确定的是通径参数，整个弯管的内孔通径保持一致，避免出现通径缩口导致的流体阻力增大，弯管位置的转弯半径做了短半径优化，在保证管壁厚度满足承压要求的前提下，尽可能压缩转弯位置的整体占用空间，管壁厚度根据常规低压流体输送的承压要求做了等厚设计，弯管位置没有出现壁厚减薄的情况，避免长期承压使用时弯管位置出现破裂泄漏。两端法兰的安装孔位置度是设计时的核心管控点，下端方形法兰的四个安装孔中心距要和对应安装基面的螺孔位置完全匹配，上端圆形法兰的安装孔要和对接管路的法兰孔位对齐，保证安装时螺栓能顺利穿入，不会出现孔位错位导致的强制安装，强制安装带来的装配应力会长期作用在构件上，时间久了容易导致法兰位置出现裂纹，尤其是在有振动的工况下，装配应力带来的失效风险会被进一步放大。

　　从安装边界的尺寸来看，下端方形法兰的外轮廓尺寸要大于弯管主体的外径，保证法兰有足够的承压面积，法兰厚度根据螺栓的锁紧力矩做了匹配，避免螺栓锁紧时法兰出现翘曲变形，上端圆形法兰的外径和对接端的法兰尺寸保持一致，密封面的平面度要满足密封要求，表面不能有明显的划痕或者凹凸缺陷，否则会导致密封垫片压合不匀出现泄漏。整个构件的整体高度控制在紧凑范围内，从下端法兰的安装基面到上端法兰的密封端面的垂直距离，以及上端法兰中心到弯管外侧的水平距离，都做了最小化设计，适配紧凑型设备内部的狭小安装空间，不会和周边的其他元器件产生安装干涉。

　　在实际选型应用时，需要先确认管路的工作压力、流体介质属性是否和构件的材质承压能力匹配，安装时要保证两端法兰的密封面清洁无异物，螺栓锁紧时要采用对角分次锁紧的方式，保证密封垫片受力均匀，避免单侧受力过大导致垫片压溃或者法兰变形。日常维护时只需要检查法兰位置有没有泄漏痕迹，弯管位置有没有出现外力磕碰导致的变形，因为一体成型的结构没有拼接焊缝，长期使用的可靠性远高于多段拼接的转向管路，能有效减少设备运维过程中管路故障的排查工作量，尤其是在传感器引压这类对管路密封性要求较高的场景里，这种一体弯通法兰结构的稳定性优势会更加明显，不会因为管路泄漏导致传感器的采样数据出现偏差，影响整个检测系统的测量准确性。
