梅森4号楼建筑墙体屋面节点构造设计

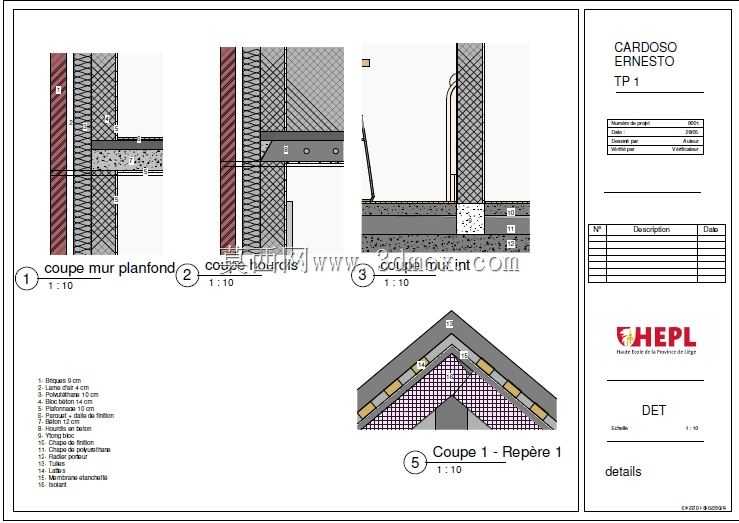

　　这套建筑节点构造三维模型，聚焦民用住宅类建筑的核心围护结构衔接部位，还原了墙体与楼板、墙体与屋面转角、不同构造层衔接处的实际施工构造逻辑，可直接用于建筑结构设计阶段的节点深化、施工交底环节的构造示意，也能为BIM建模过程中的细部构造搭建提供精准参考。从实际工程应用场景来看，这类节点构造是建筑围护系统防渗漏、保温隔热性能落地的关键，很多现场施工出现的墙体冷桥、屋面转角渗水、楼板与墙体衔接处开裂问题，本质都是节点构造设计不合理、各构造层衔接逻辑混乱导致的，这套模型把每一层构造的材质边界、搭接长度、固定方式都做了具象化还原，能帮设计人员快速核对构造做法的可行性，避免后期施工阶段出现大量变更。从设计思路上看，

　　模型完全遵循现行建筑构造设计规范的要求，针对不同部位的受力特点和性能需求做了分层设计：墙体与楼板衔接的节点处，区分了结构墙体、保温层、饰面层、楼板结构层、找平层、防水层的各自边界，明确了保温层在楼板部位的延伸长度，避免出现热桥断层；屋面转角的节点处，做了钝角找坡处理，明确了防水卷材的上翻高度、附加层的铺设范围，还有保温层在转角部位的连续铺设要求，避免转角部位因为应力集中出现防水层拉裂、保温层断层的问题。从安装边界和尺寸逻辑来看，所有节点的比例均采用1:10的工程常用详图比例，各构造层的厚度参考常规民用建筑的通用做法设置，结构墙体厚度、保温层厚度、楼板厚度均符合常规多层住宅的尺寸区间，各构造层之间的搭接尺寸满足施工安装的操作空间要求，

　　比如防水卷材的搭接宽度、固定件的排布间距都预留了足够的施工操作余量，不会出现设计尺寸过小导致现场无法施工的问题。在功能特性上，这套模型把隐蔽工程的构造逻辑做了可视化呈现，以往二维图纸很难表达清楚的构造层叠压关系、管线在墙体内的预埋走向、固定件的埋设位置，在三维模型里都能直观查看，不管是给施工班组做技术交底，还是给业主做构造做法展示，都能大幅降低沟通成本。另外，模型里的节点覆盖了建筑围护结构最容易出问题的几个薄弱部位：墙板交接的水平施工缝位置、墙体不同材料交接的防裂位置、屋面转角的应力集中位置、穿楼板管线的预埋位置，每个部位的构造都考虑了实际使用中的性能需求，比如穿楼板管线部位做了止水台的构造示意，

　　墙体不同材料交接处预留了挂网的构造空间，从源头上规避常见的工程质量通病。对于结构设计从业者来说，这套模型可以直接作为构造节点的参考模板，根据具体项目的墙体材料、保温材料、防水等级要求调整对应构造层的参数，不用从零开始搭建节点模型，能大幅提升设计效率；对于BIM建模人员来说，模型的分层逻辑清晰，各构造层的面域独立，可以直接导入BIM软件中做整合，也能导出二维详图直接用于施工图纸绘制；对于现场施工管理人员来说，通过三维模型可以快速理解节点的施工顺序，明确各工序的衔接要求，避免因为对图纸理解偏差导致的施工错误。需要注意的是，模型里的构造尺寸是通用参考值，实际应用时需要根据项目所在地区的节能要求、抗震等级、材料选型做对应调整，比如严寒地区需要加厚保温层厚度，高抗震设防区需要加强构造层之间的拉结固定，这些调整都可以在现有模型的基础上快速修改，不用重构整个节点的构造逻辑。
