结构通道液压机配套液压千斤顶设计

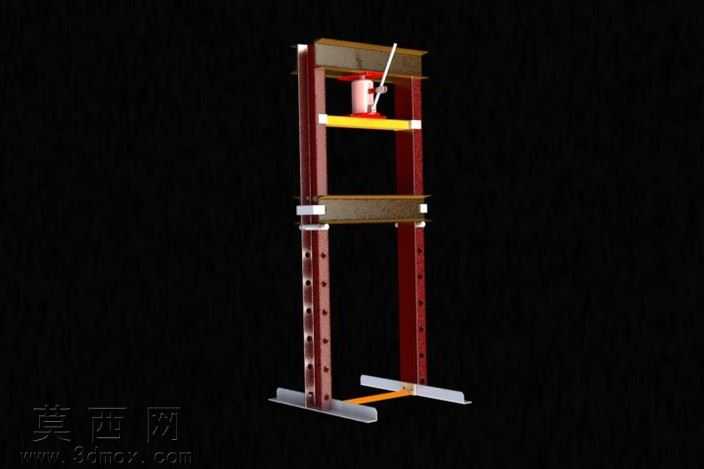

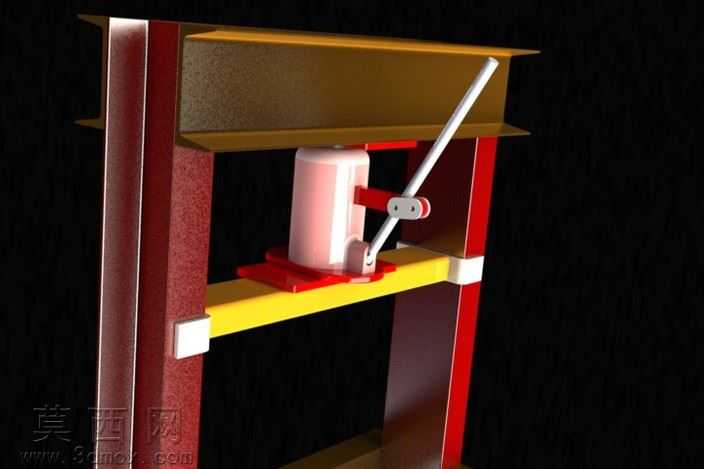

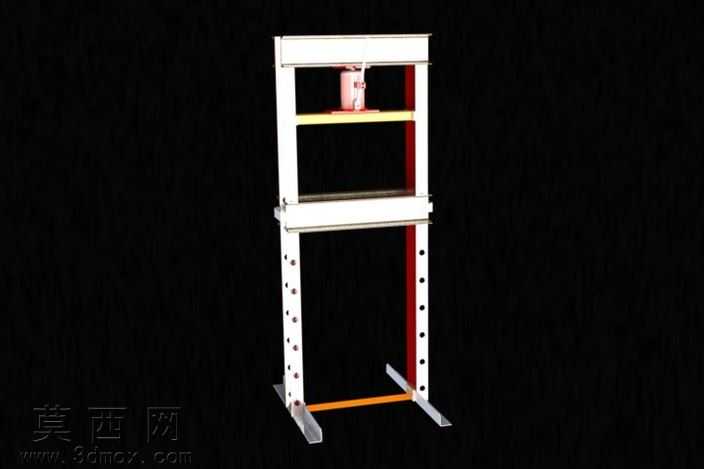

本作品为适配结构通道液压机使用的液压千斤顶三维设计，整体建模过程严格遵循液压传动机械的设计规范，先完成核心参数的推演计算，确定千斤顶的额定顶升载荷、工作行程、手动操作力阈值等核心指标后，再在三维建模环境中逐零件完成特征构建。建模时优先采用参数化草图驱动的特征生成方式，对液压缸筒、活塞推杆、手动压杆、泵体阀组、安装底座等核心零件，分别通过拉伸、旋转、扫描、倒角、阵列等基础特征命令完成实体构建，对密封槽、铰接孔、安装定位面等细节结构做了精准还原，保证每个零件的尺寸公差符合液压元件的装配要求。材质与渲染环节，针对不同零件的实际用材做了区分：机架部分的H型钢构件采用热轧钢材材质，渲染时调整金属粗糙度参数还原型钢表面的哑光氧化质感；千斤顶缸体部分采用精加工钢材，赋予高反光的金属镀铬材质效果；手动操作杆采用钢材表面喷塑的半哑光质感；机架的横向承力托板做了黄色警示漆的材质设置，铰接部位的销轴、锁片等小零件做了镀锌防锈的材质表现，整体渲染光影柔和，清晰区分不同部件的材质属性，直观呈现设备的真实外观。结构设计上，该千斤顶采用卧式手动液压驱动结构，集成在H型钢结构的通道机架内部，压杆铰接点位经过力学优化，保证手动操作时的力臂比合理，降低操作劳动强度；千斤顶的安装底座与机架下层托板采用定位螺栓连接，保证顶升作业时的稳定性，上层承力梁可根据工件尺寸调整固定位置，适配不同高度的工件压装、校直作业需求；内部液压流道做了简化集成设计，将单向阀、卸油阀等元件整合在泵体内部，减少外部管路连接，降低泄漏风险。整体装配过程严格按照实际装配顺序添加配合约束，铰接部位添加转动自由度模拟，压杆可实现真实的按压摆动，活塞推杆可模拟顶升伸缩动作，完整还原液压千斤顶的工作运动逻辑，可直接用于液压机结构验证、作业原理演示、工装设计参考等场景。
