TELEMECANIQUE双手操作安全控制装置

　　在冲压、剪切、压装这类存在机械伤害风险的设备工位上，双手操作装置是规避操作人员单手误触、肢体误入危险区的核心安全部件，这款TELEMECANIQUE的双手操作单元，正是针对这类高风险工位的安全操控需求设计的实体装置。从实际工位布局来看，这类装置通常安装在设备操作面正前方的人员站立区域，安装底座采用带固定孔的平板结构，四个安装孔位的间距适配常规工业操作台的安装型材孔距，不需要额外做复杂的转接支架就能直接固定，立柱部分采用分段式结构，下部为金属支撑管，上部靠近操作头的位置做了绝缘防护处理，既保证整体支撑强度，也避免车间复杂电磁环境下的静电干扰问题。操作头部分采用对称式双按钮布局，两个操作按钮的间距严格符合安全规范要求，

　　必须操作人员双手同时按压两个按钮才能触发设备运行信号，任意一只手松开都会立即切断设备的运行触发回路，从根本上避免操作人员单手操作时另一只手处于危险作业区的风险，操作头中间设置的红色急停按钮采用凸起式设计，紧急情况下不需要精准定位就能快速拍停，按钮的触发行程做了适配优化，既不会因为轻微误碰触发信号，也不需要过大按压力度造成长时间操作的手部疲劳。从设计逻辑上看，整个装置的结构没有多余的冗余部件，底座的配重和支撑强度经过校核，即使操作人员日常操作时倚靠、误碰也不会出现倾斜移位，立柱的高度可以根据不同工位的操作高度需求做小幅调整，适配站立操作、坐姿操作等不同的工位场景，操作头的角度也可以沿立柱轴向旋转，匹配不同操作人员的操作习惯。

　　在实际产线应用中，这类双手操作装置通常和设备的安全继电器回路直接串联，不经过中间的普通控制回路，避免单一回路故障导致安全功能失效，装置的外壳防护等级适配车间的多粉尘、少量切削液飞溅的环境，按钮部分的密封结构可以阻挡日常生产中的粉尘、水汽侵入内部触点，延长装置的实际使用寿命。不同于普通的桌面式按钮盒，这款立式双手操作装置的安装边界清晰，底座占用的台面空间极小，不会占用工位上的工件摆放、工装放置区域，立柱的走线采用内藏式设计，控制线缆从立柱内部穿入连接到底部的接线端子，外部没有裸露的走线，避免生产过程中线缆被工件勾挂、被工具剐蹭造成的线路破损问题。在进行设备安全改造或者新设备的安全部件选型时，

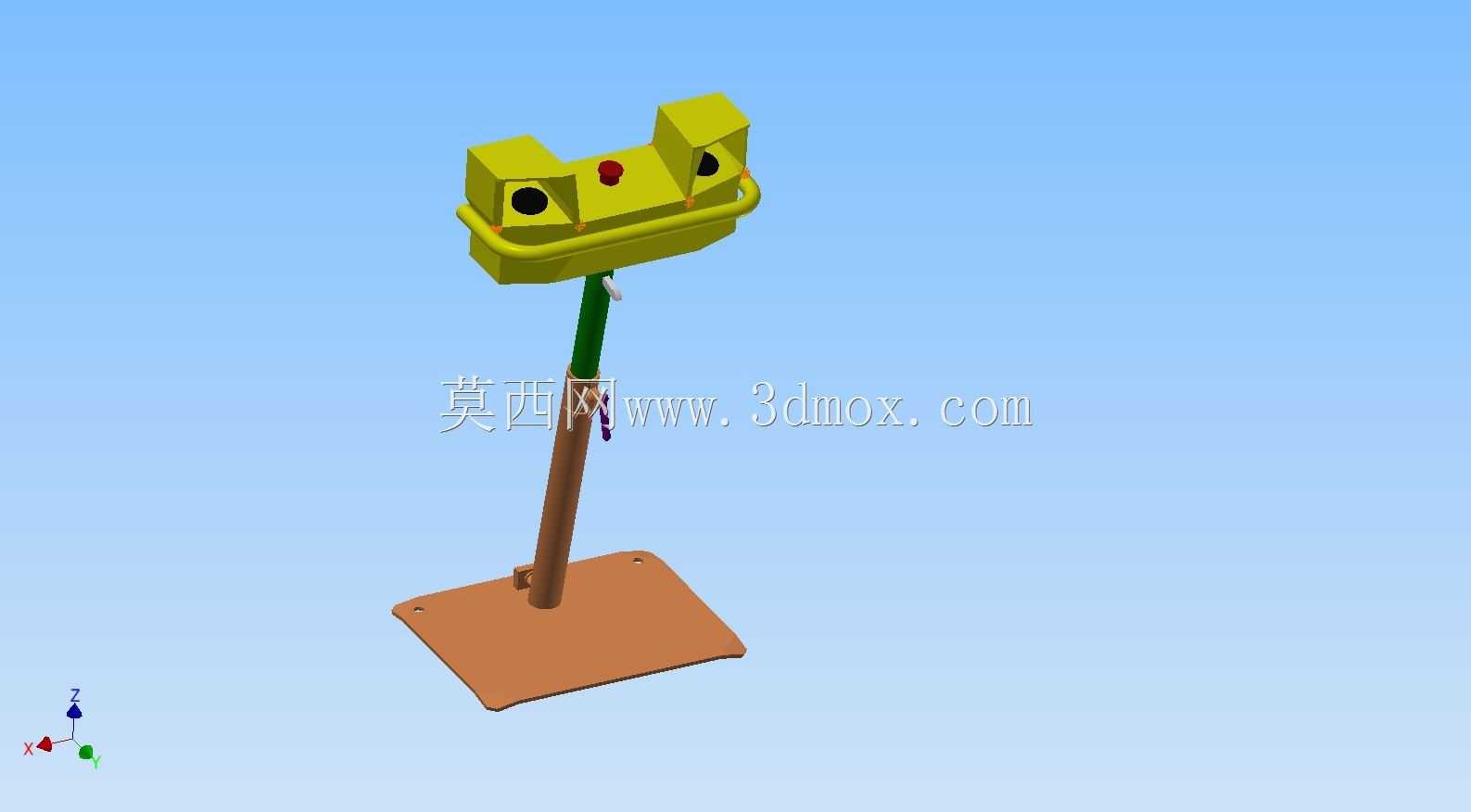

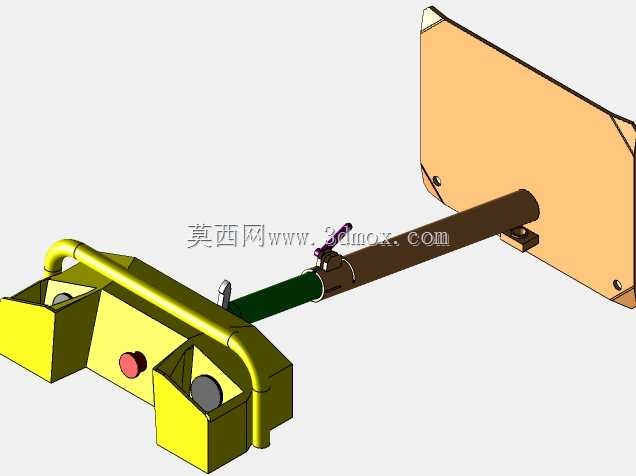

　　这类结构的双手操作装置不需要对原有设备的操作台做大规模改动，只需要在操作位前方预留对应的固定孔位，完成接线和安全回路校验就能投入使用，操作头的按钮触点采用常开常闭双组触点设计，一组接入安全回路，一组可以接入设备的状态指示回路，实时反馈双手操作的触发状态，方便设备维护人员快速排查回路故障。从结构建模的角度看，整个装置的各个部件的配合间隙都做了还原，按钮和操作头外壳的配合间隙、立柱和底座的连接结构、安装孔的倒角细节都和实体装置一致，在做产线三维布局、工位安全仿真的时候，可以直接导入模型进行人机工程校验，验证操作高度、按钮位置是否符合操作人员的操作 reach 范围，避免实际安装后出现操作姿势别扭、按压力度过大的问题。
