安克博特希尔蒂HSL-3-M8-20锚栓结构

　　在建筑机电安装、钢结构附属构件固定、工业设备基座二次锚固这类现场施工场景里，后扩底机械锚栓的选型直接决定了节点的长期可靠性，这款规格为M8、有效锚固深度对应20mm级别的螺杆式锚栓，就是针对轻中荷载的后置锚固需求开发的结构件。从实际使用场景来看，这类锚栓常被用在混凝土基材上固定电缆桥架支吊架、小型设备的安装角码、通风管道的吊点、消防管线的固定支座，也会在老旧厂房改造时用来补装设备固定点，避免在原有结构上大规模植筋带来的施工周期拉长问题。

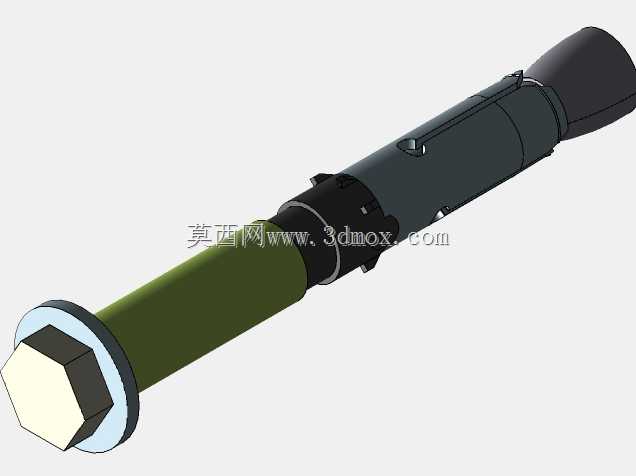

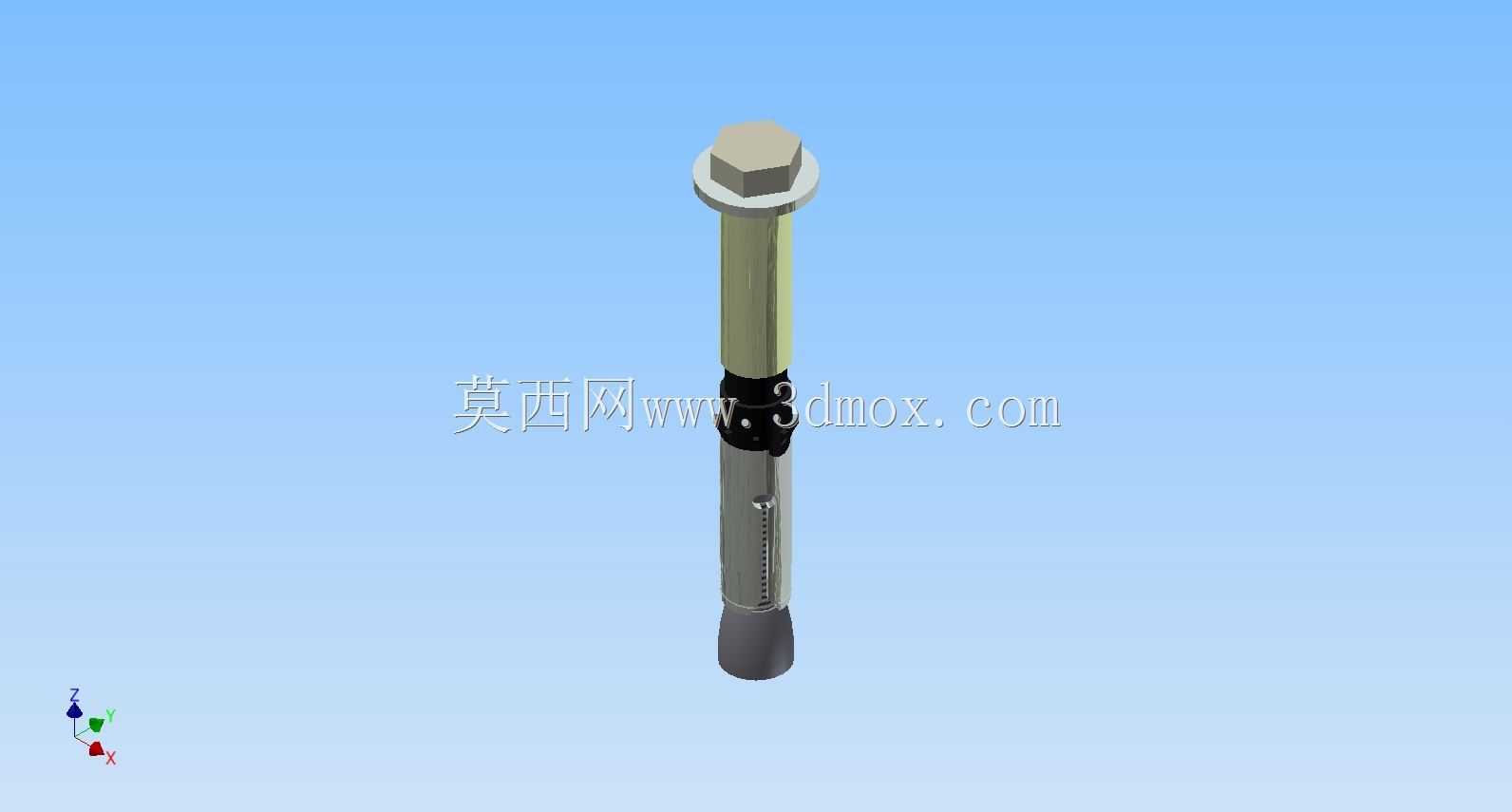

　　从功能特性上看，这款锚栓属于扭矩控制式的机械膨胀锚栓，不需要依赖化学胶管的固化等待，安装完成后即可立刻承载，在低温环境、潮湿基面甚至有一定震动的设备旁，也不会出现化学锚固剂老化失效的问题。螺杆顶端的外六角结构可以直接用普通套筒扳手施加安装扭矩，不需要额外的专用工具配合，现场施工的适配性很强；杆身中段的膨胀套筒在拧紧过程中会顺着锥面被撑开，和混凝土钻孔的内壁形成机械咬合，底部的导向锥头可以保证锚栓送入钻孔时不会卡滞，避免套筒提前张开导致安装不到位。

　　做三维建模的时候，首先要还原的就是各个部件的配合公差：六角头的对边尺寸要符合M8螺栓的标准件参数，方便后期装配时直接调用标准扳手模型做干涉检查；膨胀套筒的开槽深度要和锥头的推进行程匹配，建模时要预留出套筒张开后的形变空间，避免做安装动画时出现部件穿模；杆身的光滑段长度要对应实际安装时的被连接件厚度范围，保证拧紧时膨胀行程足够，不会出现螺杆转到底但套筒还没完全胀开的假锁情况。

　　从安装边界来看，这款锚栓要求的混凝土基材厚度不能低于锚固深度的三倍，钻孔直径要和套筒外径匹配，钻孔深度要比锚栓总插入深度深5mm左右，用来容纳钻孔时残留的少量混凝土碎屑，避免锚栓插不到位导致的锚固力不足。相邻两个锚栓的间距不能小于十倍螺杆直径，和混凝土构件边缘的距离不能小于五倍螺杆直径，防止安装时混凝土出现劈裂破坏。建模时还要注意杆身的防滑齿结构，这部分是用来和膨胀套筒内壁咬合，避免拧紧螺母时螺杆跟着空转，齿的角度和深度都要和实际产品一致，才能在做受力仿真时准确模拟应力传递路径。

　　很多结构设计人员在做后置锚固节点建模时，容易忽略锚栓的实际膨胀后尺寸，直接用等直径的光杆代替锚栓，导致后期做碰撞检查时，漏算了套筒张开后和旁边钢筋、预埋管线的干涉问题，这个模型把各个部件的装配关系都做了还原，不管是用来做施工方案的节点模拟，还是做设备安装的BOM清单统计，都能直接调用，不需要再重新测绘各个部件的尺寸。另外锚栓表面的防腐镀层厚度在建模时也做了体现，虽然镀层很薄，但在做户外场景的渲染时，可以准确还原金属件的表面质感，不会出现和普通碳钢螺栓一样的粗糙质感。

　　在设备选型阶段，设计人员可以直接把这个模型装配到固定节点里，核对锚栓露出被连接件的长度是否满足螺母、垫片的安装空间要求，检查六角头的转动空间是否足够扳手操作，避免现场安装时才发现操作空间不足，需要临时更换锚栓规格或者修改被连接件的开孔位置。尤其是在装配式建筑的机电安装深化设计里，这类标准锚栓的三维模型精度直接影响到整个管线综合的排布准确性，每一个节点的尺寸误差累积起来，就可能导致现场安装时出现大面积的管线错位。
