希尔顿酒店专用锚栓紧固组件结构设计

　　做酒店类公装项目结构设计快十二年，经手的锚固类构件少说也有上百种，这次做的这款适配希尔顿酒店施工标准的锚栓，是专门针对精装饰面、机电管线支吊架固定场景优化的结构。很多人觉得锚栓就是个打在墙里的膨胀螺丝，实际公装项目尤其是高端酒店场景，对锚固构件的要求比普通家装严得多——酒店客房区的隔墙多为轻质加气块，公共区域的石材干挂、消防管线支吊架、卫浴重型挂件的固定点，既要满足拉拔力要求，还要控制安装后对墙体结构的破坏，同时适配不同厚度的饰面层，不能出现锚栓外露过长、固定后松动偏移的问题。

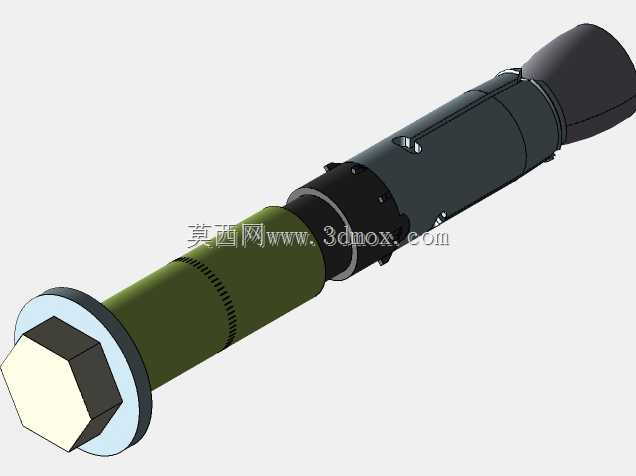

　　这款锚栓的整体结构采用分段式设计，最顶端是标准六角头拧紧端，对边尺寸适配常规19号套筒，现场施工不需要准备特殊工具，普通冲击钻打完孔清孔后，直接用常规电动扳手就能完成拧紧作业，能匹配精装项目赶工阶段的施工效率要求。六角头下方是一体化的平垫结构，不用额外加装垫片，避免现场施工漏装垫片导致的压紧力不足问题，平垫的外径比常规膨胀螺栓垫片大2mm，能分散对饰面层的压强，就算是贴了薄石材的墙面，拧紧时也不会压裂饰面表层。

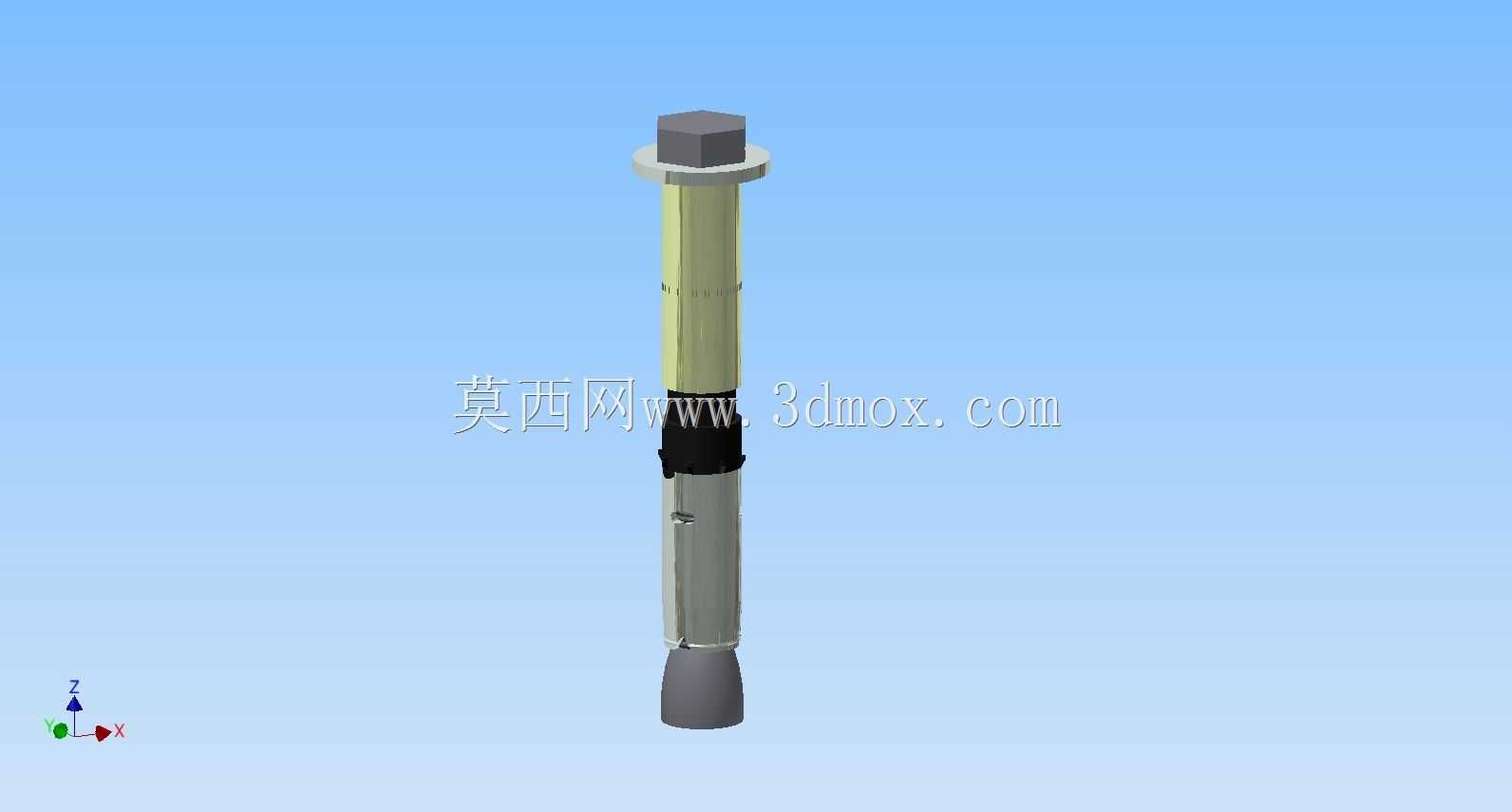

　　杆身部分做了三段差异化设计，靠近顶端的一段是光滑的光杆段，长度刚好适配12mm到25mm的饰面层厚度区间，不管是普通乳胶漆墙面、贴瓷砖的卫浴墙面还是干挂石材的公共区域墙面，都能保证六角头刚好压在饰面层表面，不会出现螺杆过短拧不到位、过长突出饰面影响后续挂件安装的问题。光杆段往下是膨胀锁紧段，采用的是三瓣式膨胀片结构，和普通两瓣式膨胀片相比，锁紧时和孔壁的接触面积更大，在加气块、空心砖这类轻质墙体里也能获得足够的握裹力，不会出现普通膨胀螺栓在轻质墙里一拉就脱的问题。膨胀片内侧做了渐进式的锥度配合，拧紧时锥头会匀速把膨胀片撑开，不会出现局部突然撑开把孔壁撑裂的情况，对墙体内部结构的损伤更小。

　　最下端的锥头部分做了圆弧过渡设计，往孔里塞锚栓的时候不会刮蹭孔壁的碎屑，能减少清孔的工作量，就算孔里残留少量浮灰，锥头的圆弧面也能把浮灰挤到孔底缝隙里，不会因为浮灰垫在锥头和膨胀片之间导致锁紧不到位。整个杆身的直径是12mm，配套的钻孔直径也是12mm，钻孔深度只需要比锚栓总长度深10mm就行，现场施工时不需要反复核对钻孔深度，普通冲击钻配好限位器就能一次打到位，不会出现钻孔过深破坏墙体另一侧管线、过浅导致锚栓塞不到位的问题。

　　之前做同类型酒店项目时，用过不少市面上的常规膨胀螺栓，经常出现几个问题：一是垫片太小，拧的时候压坏瓷砖边角，后期补砖特别麻烦；二是膨胀片结构不合理，在轻质墙上拉拔力不够，装完的卫浴扶手用个两三年就松动，酒店运维阶段要反复返修；三是螺杆长度固定，遇到厚石材饰面就得加接长杆，增加了安装配件数量，也提高了松动风险。这款锚栓在设计时就把这些现场踩过的坑都考虑进去了，光杆段的长度区间覆盖了酒店项目常见的所有饰面层厚度，三瓣膨胀片的结构在C30混凝土里的拉拔力能到18kN，在加气块墙体里也能到5kN，完全能满足重型卫浴挂件、消防支吊架、石材干挂点的受力要求。

　　安装边界上，这款锚栓要求的最小边距是50mm，最小间距是100mm，在混凝土墙体上施工时，只要满足这个边距要求，拧紧时就不会把墙体边缘撑裂，在轻质隔墙上施工时，边距建议放大到70mm，能获得更稳定的长期锁紧效果。整个构件没有多余的零散配件，出厂就是一体化组装好的状态，现场施工时拿出来直接塞到打好的孔里就能拧，不会出现配件丢失、现场临时组装浪费时间的问题。杆身的表面做了彩锌钝化处理，防潮性能好，就算是卫浴间这种长期潮湿的区域，也不会出现锈蚀流黄水污染饰面的问题，符合高端酒店对精装细节的验收标准。

　　实际建模的时候，特意把各个配合段的公差做了严格控制，膨胀片和锥头的配合间隙控制在0.1mm以内，既保证组装顺畅，又不会因为间隙过大导致锁紧时出现偏斜，六角头和光杆段的同轴度控制在0.2mm以内，拧紧时不会出现晃动感，保证压紧力均匀分布在垫片接触面上。之前有项目用了同轴度差的锚栓，拧紧时垫片一边压得紧一边压不实，后期挂件受力后就会慢慢松动，这个细节在建模阶段就做了公差校验，避免出现这类现场问题。
