工业设备用双向铰接双铰链结构

　　在各类需要实现双轴同步转动、多自由度开合的工业设备场景中，这类双铰链结构是十分常见的连接构件，常见于仪器仪表翻盖、设备检修门、多段联动防护挡板、传感器安装支架的转动连接部位，能够同时承载两个平行轴系的转动需求，替代两个独立单铰链的排布方案，减少安装面的占用空间，保证两侧转动副的同轴度与动作同步性。从实际使用场景来看，这类双铰链常应用在需要双向开合、或者翻盖需要双侧支撑的结构上，比如小型检测设备的上盖，两侧分别布置该类铰链时，能够保证翻盖开合过程中无偏摆，不会出现单侧卡滞、盖体错位的问题，也可用于需要两段式转动的机械臂节连接，实现相邻构件之间的相对转动限位。从功能特性上看，该双铰链采用对称式双轴套设计，两个转动轴平行布置，

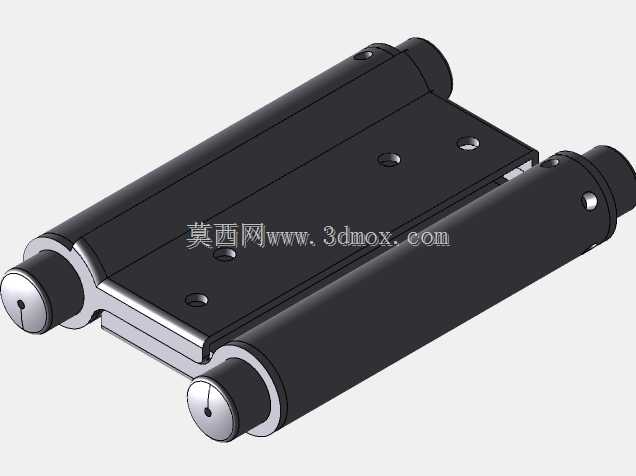

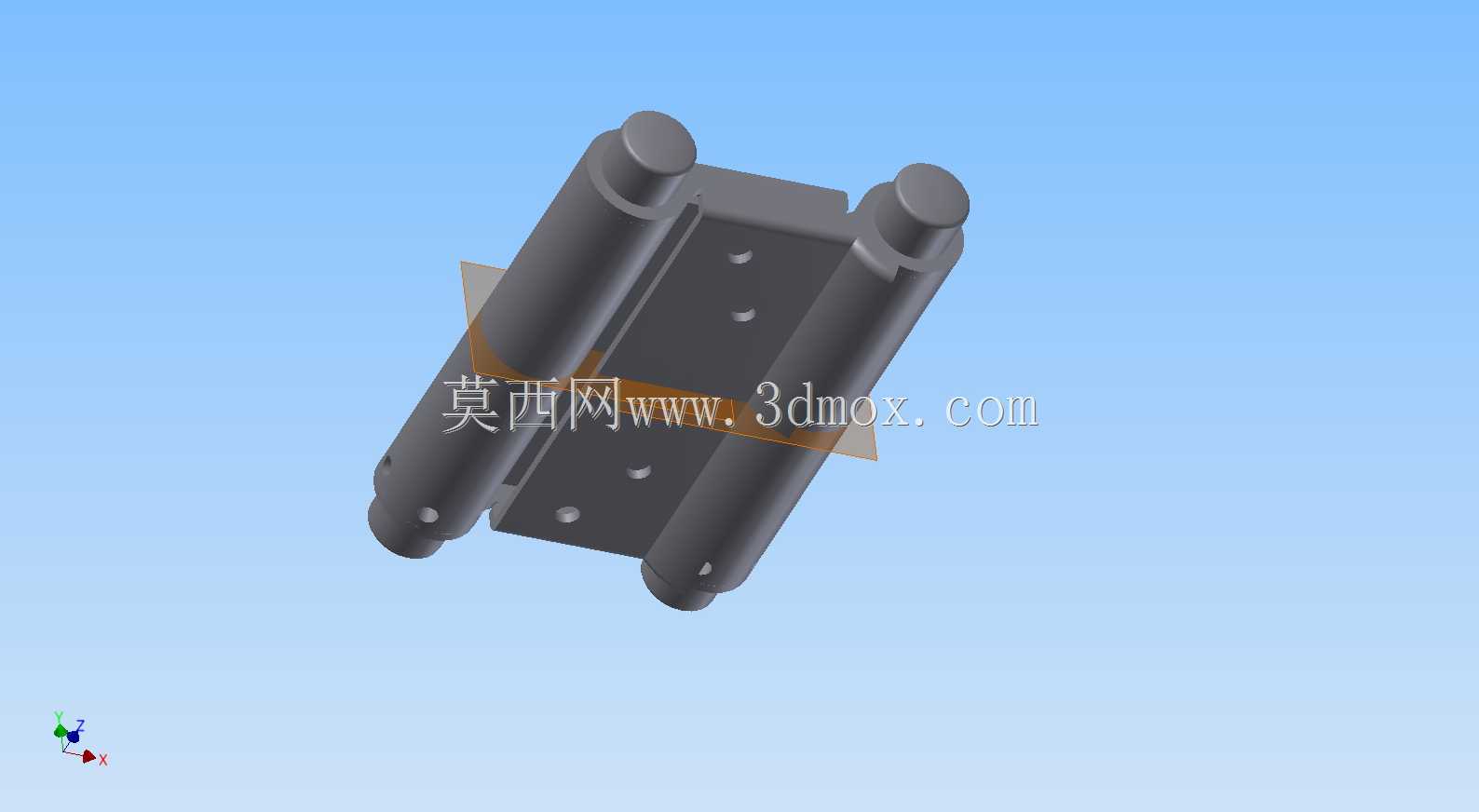

　　中间通过一体化的安装基板连接，基板上预留了多个沉头安装孔，可直接通过螺栓固定在设备的安装基准面上，无需额外加工定位槽，安装时只要保证基板贴合安装面，两个轴套的轴线就能够保持平行，降低现场装配的调校难度。两侧的轴套为贯通式光孔设计，可适配对应直径的圆柱销轴，销轴与轴套之间可根据使用需求添加铜套或者自润滑衬套，降低长期转动带来的磨损，适合频繁开合的工况，在无润滑的工况下也能保证较长的使用寿命。设计思路上，该结构采用一体化铣削成型的主体方案，中间安装基板与两侧轴座为整体结构，避免了焊接拼接带来的变形问题，保证两个轴孔的位置精度，轴座外侧做了圆角过渡处理，减少应力集中，在承受径向载荷时不会出现轴座根部断裂的问题。安装边界方面，

　　该铰链的整体宽度适配常规小型设备的安装边距，两个轴套的中心距经过标准化设计，能够匹配市面上多数通用销轴的安装尺寸，基板上的安装孔间距符合通用五金件的安装孔位规范，可直接替换同规格的传统双铰链产品，无需对原有设备的安装面做二次加工。从外形尺寸来看，该铰链的轴向长度适配10-20mm厚度的安装板件，轴套的内径可适配直径6-12mm的销轴，能够承载单副10-30kg的径向载荷，满足多数小型工业设备、仪器仪表的翻盖、转动部件的连接需求。在实际选型过程中，需要注意核对轴套内径与所用销轴的配合公差，若需要带阻尼的转动效果，可在轴套与销轴之间添加阻尼脂或者阻尼垫圈，实现翻盖任意角度悬停的效果，若应用在有耐腐蚀需求的场景，

　　可选用不锈钢材质加工该结构，适配潮湿、有弱腐蚀的工业环境。该结构的转动间隙控制在0.1mm以内，开合过程中无明显旷量，能够保证连接部件的定位精度，在传感器安装支架的应用场景中，可通过双铰链的转动调整传感器的探测角度，调整到位后通过销轴端的锁紧螺钉固定角度，保证传感器探测位置的稳定性。不同于普通单铰链，该双铰链的对称结构能够抵消单侧转动带来的侧向力，在长期反复开合的工况下，不会出现安装螺钉松动、铰链移位的问题，整体结构的刚性更强，抗冲击性能更好，在设备运输过程中也能承受一定的振动载荷，不会出现连接部位松脱的问题。
