希尔顿酒店专用锚栓紧固件结构设计

　　做了十几年结构设计，经手的紧固件三维模型少说也有几百套，这次做的这款重型锚栓，是专门针对酒店类公装场景的固定需求开发的，最早接触这类需求是在做高端酒店客房部卫浴挂装、公共区域重型饰面安装的项目里，普通膨胀螺栓在轻质隔墙、现浇混凝土基层上的拉拔力始终达不到高荷载饰面的安装要求，尤其是希尔顿这类高端连锁酒店，对饰面安装的抗震、防坠落要求远高于普通公装标准，普通M10规格膨胀螺栓的允许拉拔力通常在5kN上下，遇到干挂石材、重型卫浴挂件、走廊扶手这类荷载集中的安装点位，很容易出现长期蠕变松动的问题，甚至有饰面脱落的安全隐患。

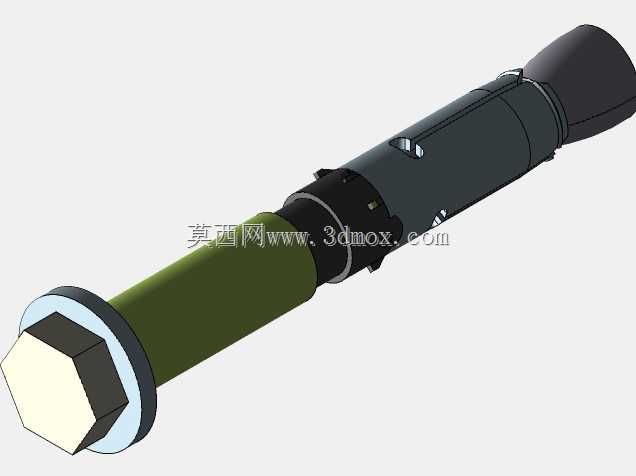

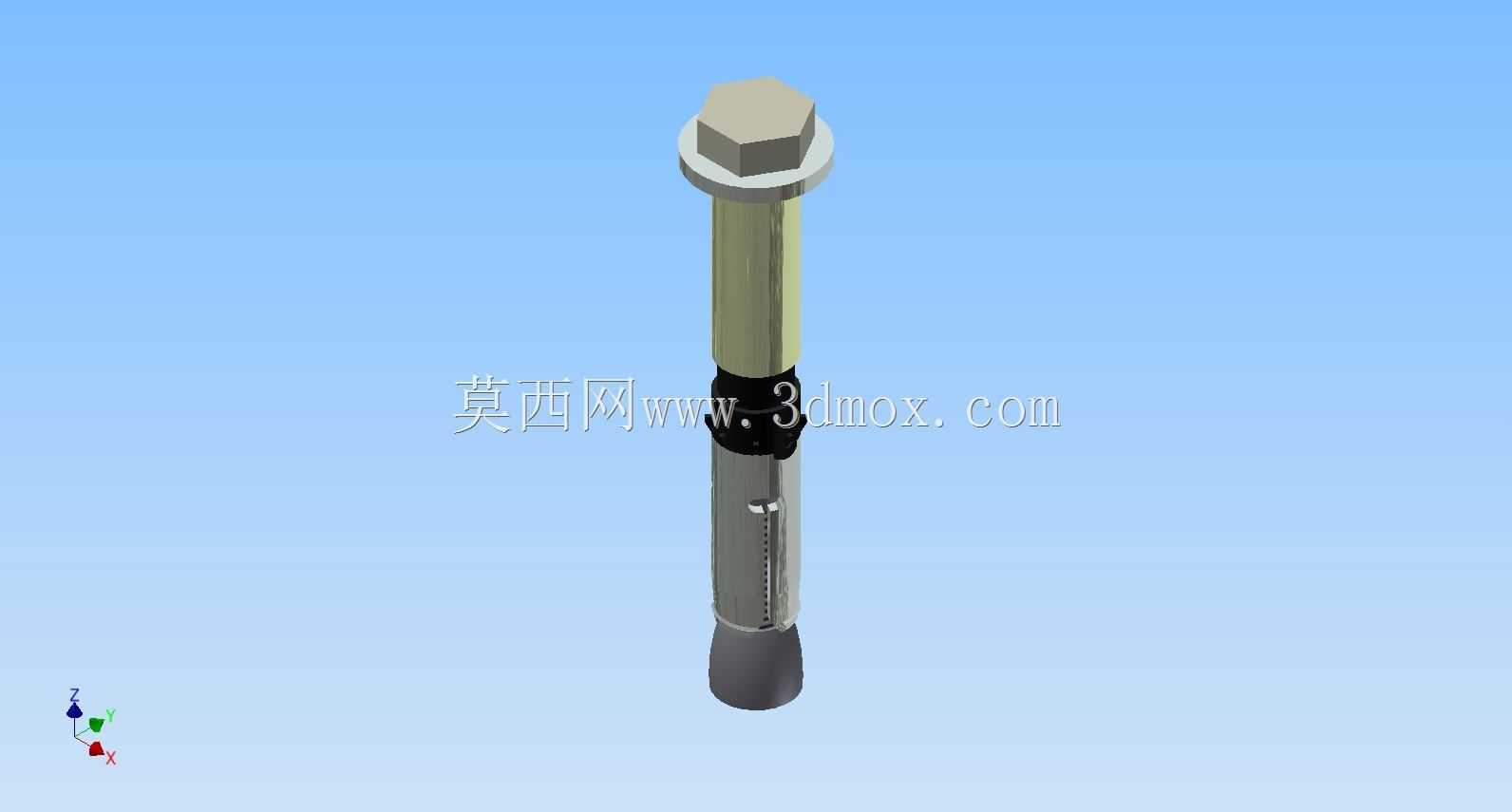

　　这款锚栓的结构设计没有沿用普通膨胀螺栓的单缝胀管结构，而是做了三段式的分体结构，顶部是标准六角头带一体法兰面的螺栓杆，法兰面直接压接在被固定件的安装面上，不需要额外加装平垫，减少安装时的配件遗漏问题，六角头的对边尺寸严格匹配常用17号套筒的作业空间，安装时不需要特制工具，现场施工人员用常规冲击钻配对应规格钻头打完孔，清孔后直接把锚栓敲入孔内，拧动六角头就能完成胀紧，不需要额外的敲击胀芯步骤，能大幅缩短现场安装的单点位作业时间。中间段是带防滑齿的胀套部分，胀套做了三等分的开缝设计，胀套内壁做了1:10的锥度配合面，和螺栓杆中部的锥台完全贴合，当拧动螺栓头部时，锥台会把胀套均匀向孔壁方向撑开，胀套外壁的菱形防滑齿会直接嵌入混凝土孔壁的粗糙面，相比普通光滑胀套，和基层的咬合力能提升40%以上，就算是在强度稍低的C25混凝土基层上，也能达到稳定的拉拔强度。胀套和底部的导向锥头之间加了一圈黑色的弹性阻尼圈，这部分的设计是我反复调整了七八版才确定的，最早的版本没有这个阻尼圈，锚栓在长期受振动荷载的情况下，比如酒店走廊附近有设备机房、电梯运行带来的持续微振，胀套和锥台之间会出现微小的相对位移，时间长了预紧力会慢慢衰减，加了这圈阻尼圈之后，既能在安装时起到缓冲作用，避免胀套撑开时应力集中导致开裂，还能在长期使用过程中持续补偿胀紧面的微小间隙，就算经历上万次的微振循环，预紧力的衰减率也能控制在5%以内，完全满足高端公装的长期使用要求。

　　底部的导向锥头做了圆弧收边设计，不是普通膨胀螺栓的平切胀芯，敲入安装孔的时候不会刮蹭孔壁的粉尘，能减少清孔不彻底带来的胀紧力不足问题，锥头的外径比胀套收拢状态下的外径小0.2mm，敲入的时候非常顺畅，不会出现卡孔的情况。尺寸边界上这款锚栓的规格是M10，螺杆总长度200mm，胀套部分的长度是60mm，适配的安装孔直径是12mm，钻孔深度要求不小于70mm，被固定件的安装孔直径建议开11mm，允许的被固定件最大厚度是120mm，不管是干挂25mm厚的石材饰面，还是固定壁厚3mm的金属扶手基座，都能留出足够的胀紧行程。安装的时候要注意，不能在砖缝位置钻孔，必须打在实心砖或者混凝土的实体部位，如果是轻质加气块基层，需要配合专用的化学粘结剂使用，不过这款锚栓的机械咬合力足够强，大部分现浇混凝土墙体上不需要额外加粘结剂就能达到拉拔要求。建模的时候我特意把各个配合面的公差都做了严格的设定，锥面配合的公差带选了H7/h6，安装的时候既能顺畅滑动，又不会出现旷量，胀套的开缝宽度做了1.2mm，撑开的时候最大能胀到14mm的外径，刚好和12mm钻头打出的孔壁形成过盈配合，不会因为胀开量太大导致混凝土孔壁崩裂，也不会因为胀开量太小咬合力不足。之前有项目用普通膨胀螺栓装酒店大堂的金属装饰条，不到两年就出现了螺栓松动、饰条翘边的问题，换成这款结构的锚栓之后，跟踪了三年的使用情况，没有一个点位出现松动，拉拔力复测的数值还能保持初始安装值的90%以上。做这类紧固件模型的时候，很多人会忽略细节处的倒角和圆角，比如螺栓头部和法兰面的过渡位置，我做了R1.5的圆角，避免安装时应力集中导致螺栓头部断裂，胀套的开缝两端都做了R0.8的工艺孔，防止胀套撑开的时候端部开裂，这些细节虽然小，但是直接决定了产品的实际使用寿命和安装可靠性，毕竟紧固件是所有安装结构里的受力基础，一旦出问题就是安全事故，容不得半点马虎。
