小型龙门式碳钢数控雕刻加工设备结构

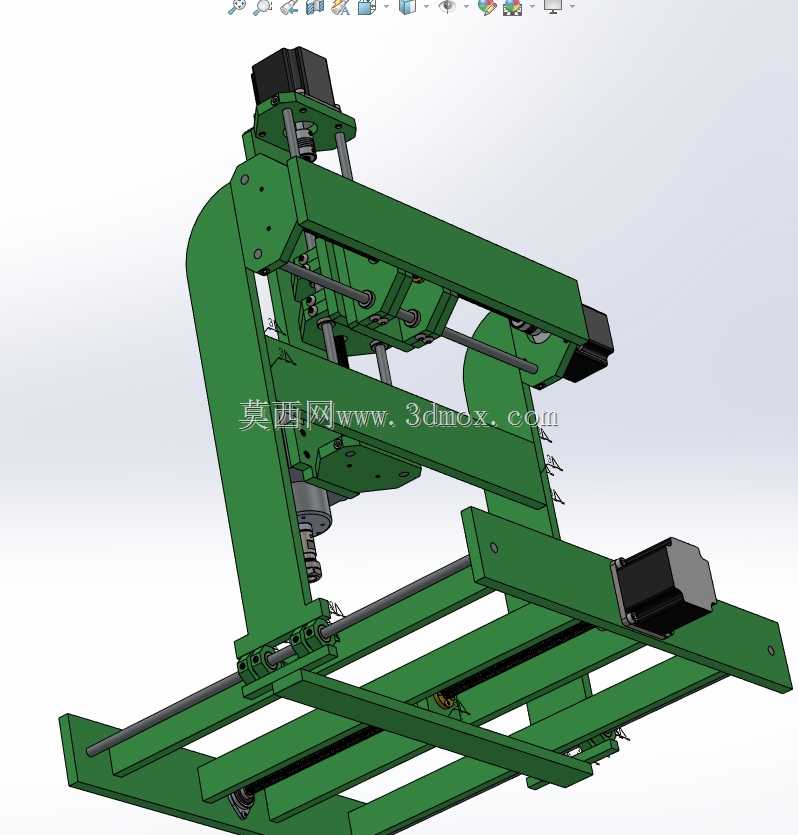

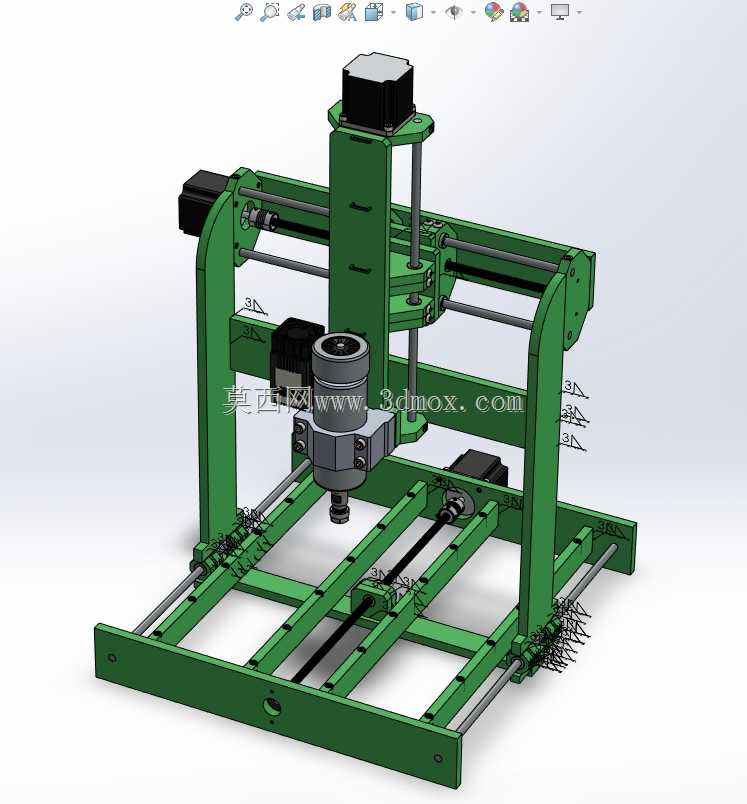

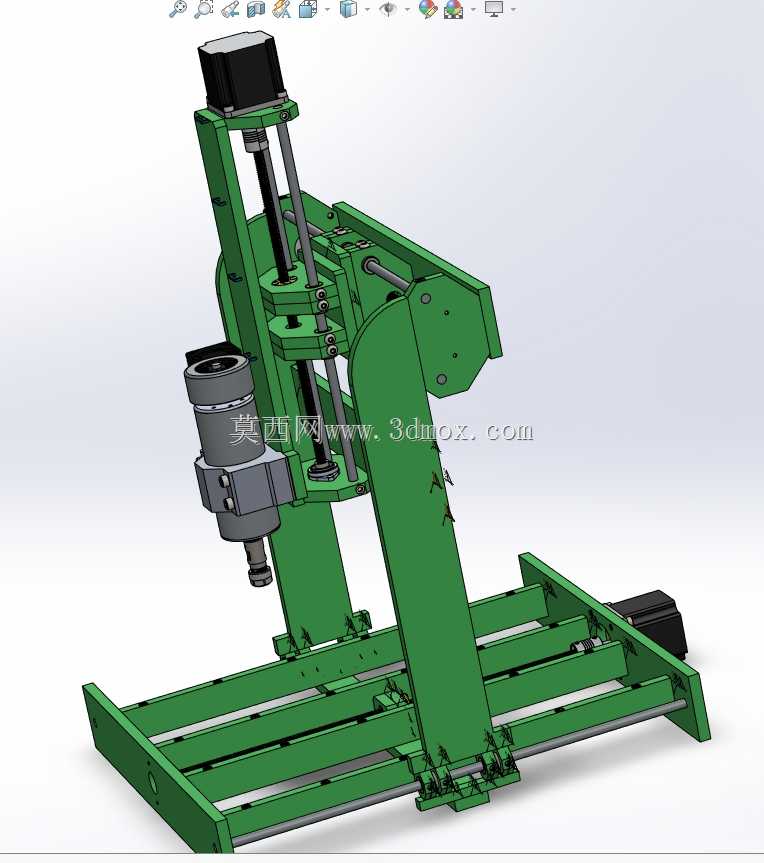

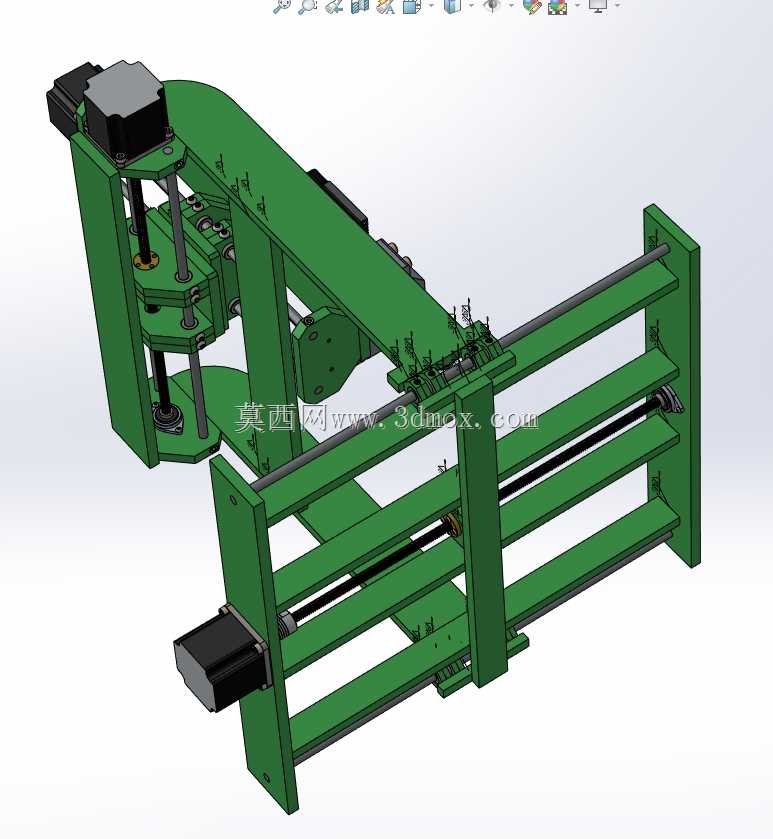

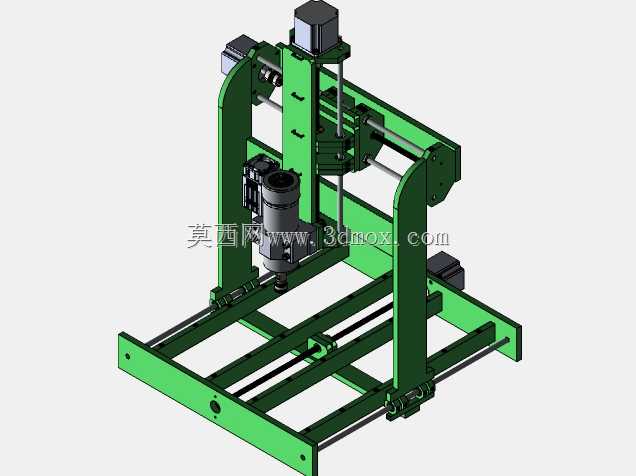

　　这款小型数控加工设备的结构设计，核心面向小尺寸工件的精密加工作业场景，适配个人工坊、小型加工门店、教学实训场景下的软金属、非金属板材加工需求，可完成平面雕刻、轮廓铣削、钻孔打点等常规机加工工序，相较于大型工业机床，它的占地空间更小，机架采用碳钢型材搭配TIG焊接工艺拼接，整体刚性足以应对60×10规格碳钢工件的轻载切削作业，不会出现加工过程中机架颤振导致的工件表面振纹问题。从整体布局来看，设备采用经典的动龙门式结构，X轴向传动导轨布置在底部焊接机架的两侧平行梁上，龙门架整体沿X轴做往复进给运动，Y轴传动组件集成在龙门横梁上，搭载主轴的滑座沿Y轴做横向进给，Z轴滑枕垂直布置在Y轴滑座上，带动加工主轴完成垂直方向的进刀与退刀动作，

　　三个轴向的传动均采用精密光轴导轨搭配丝杠传动的组合，既控制了整体制造成本，也能保证进给过程中的运动平顺性，避免爬行现象影响加工精度。设计过程中，机架的焊接拼接位置特意预留了加工余量，待焊接完成、时效处理消除焊接应力后，再对导轨安装面进行统一铣削加工，保证两根X轴导轨的平行度、Y轴导轨与X轴的垂直度公差控制在合理范围内，从基础结构上避免装配后出现运动卡滞、精度超差的问题。设备的安装边界经过紧凑化优化，底部机架采用框式焊接结构，四根支撑梁之间预留了工件装夹平台的安装空间，用户可根据自身加工需求搭配对应尺寸的T型槽工作台或者真空吸附平台，不需要额外对机架进行二次改装；三个轴向的驱动电机均采用标准伺服安装接口，

　　可根据加工负载需求选配不同扭矩的伺服电机或者步进电机，主轴安装位适配常规的风冷高速电主轴，装夹柄径范围覆盖常见的小型铣刀、雕刻刀规格，不需要额外定制转接法兰。在实际使用场景中，这类小型CNC设备可加工的材料涵盖亚克力、PVC、碳纤维板材等非金属材料，也可对铝、铜等软质金属以及薄规格碳钢工件进行轻切削加工，加工过程中Z轴的行程设计足以满足常规浮雕、切割工序的下刀深度需求，龙门的净空高度经过优化，既不会因为净空过高导致Z轴刚性下降，也能满足常规厚度工件的装夹需求。传动系统的布置上，丝杠与导轨的安装位置都设计了对应的防尘防护结构预留位，用户可根据自身加工环境选配风琴防护罩或者伸缩钢板罩，避免加工产生的切屑、粉尘进入导轨和丝杠副，

　　过早造成传动件磨损，影响设备的使用寿命。走线位置全部沿机架的型材内腔布置，既避免了运动过程中拖链剐蹭工件或者机架结构，也让整体设备的外观更加整洁，不会出现明线杂乱的问题。机架底部预留了调平地脚的安装螺纹孔，设备放置到加工场地后，可通过调节地脚螺栓调整整体水平度，不需要额外制作安装基础，大幅降低了设备的部署门槛，适合场地空间有限的小型加工场景使用。
