管壳式换热设备结构三维设计方案

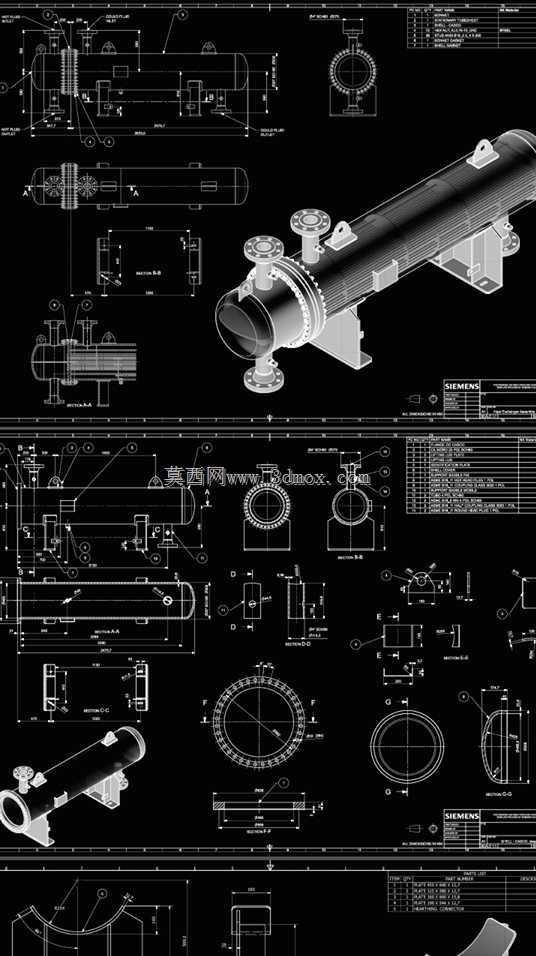

　　在化工、能源、暖通、食品加工等多个工业领域，管壳式换热器都是实现冷热流体热量传递的核心通用设备，这套三维结构完整还原了固定管板式换热器的全部装配细节，可直接用于结构校核、管路匹配、安装模拟等工程场景。从实际应用场景来看，这类设备常被用于工艺介质的冷却、加热、冷凝、蒸发环节，比如化工生产中反应釜出料的降温冷却、热电厂汽轮机组的冷凝换热、集中供暖系统的汽水热交换、食品加工线的物料巴氏杀菌后冷却，不同工况下对设备的承压能力、换热效率、抗腐蚀性能有差异化要求，这套结构预留了足够的参数调整空间，可适配多数常规中低压换热工况。

　　从设备实际用途出发，整套结构的核心功能是通过金属管壁的热传导，实现两种不同温度流体之间的热量传递，且两种流体全程不发生直接接触，避免介质交叉污染。设备主体由壳体、管束、管板、折流板、管箱、进出口接管、支座、法兰密封组件等部分构成，壳程走壳侧流体，管程走管侧流体，折流板的设置可以引导壳程流体按照设计路径流动，避免出现流动死区，大幅提升壳程侧的换热效率，同时折流板还能对换热管束起到支撑作用，减少流体冲击带来的管束振动，延长设备整体使用寿命。

　　产品设计思路上，这套结构严格遵循压力容器设计的相关规范，首先根据换热负荷计算确定所需的换热面积，进而匹配换热管的管径、数量、长度，再根据壳程、管程的设计压力确定壳体壁厚、管板厚度、法兰密封等级。管板与换热管的连接采用强度焊加贴胀的结构形式，既保证连接强度，又能避免管程与壳程之间出现串漏；两端管箱设置分程隔板，可实现管程多程流动，提升管程流体的流速，进一步强化管侧换热效果。设备上的接管位置经过优化，壳程进出口分别设置在壳体上下侧靠近两端管板的位置，配合折流板的导流作用，让壳程流体可以横向冲刷管束，最大化换热效率；管程进出口设置在两端管箱上，配合分程隔板实现流体的多程折返，避免出现流量分配不均的问题。设备顶部设置的排气口、底部设置的排净口，可在设备投用前排出内部空气，避免气阻影响换热效率，检修时可完全排净内部残留介质，方便维护清理。

　　外形尺寸与安装边界方面，整套设备采用卧式安装结构，两个鞍式支座作为支撑部件，其中一个为固定支座，另一个为滑动支座，可适配设备运行时因温度变化产生的热胀冷缩位移，避免热应力对设备结构、连接管路造成破坏。安装时需要预留足够的抽芯空间，也就是设备固定端一侧需要留出不小于管束总长度的操作空间，方便后期检修时抽出管束进行清洗、更换换热管；设备两侧的接管需要匹配对应管径的工艺管路，法兰密封面的形式、压力等级需要与连接管路保持一致，避免安装时出现不匹配的问题。设备的安装标高需要满足壳程、管程流体的流向要求，底部排净口要处于整个设备的最低位置，保证排净时无残留介质；顶部排气口处于最高位置，保证排气时可以完全排净内部积气。另外，设备的支座安装需要保证水平度偏差在规范允许范围内，避免因设备倾斜导致流体分布不均，影响换热效率，甚至造成局部冲刷腐蚀加剧的问题。

　　从结构细节来看，换热管采用正三角形排列方式，在相同壳径下可以布置更多的换热管，获得更大的换热面积，适合清洁、不易结垢的介质工况；如果是易结垢的工况，也可以通过调整管间距改为正方形排列，方便后期进行机械清洗。折流板采用弓形折流板，切口高度按照壳程内径的20%-30%设置，平衡流动阻力与换热效率，折流板间距经过优化，既保证流体的流速在合理区间，避免流速过高造成阻力过大、能耗上升，又不会因为流速过低导致换热效率下降、杂质沉积。法兰密封面采用突面形式，搭配缠绕式垫片，可适配中低压工况下的密封要求，若用于高温高压、强腐蚀介质工况，可替换为凹凸面或榫槽面密封结构，匹配对应的密封垫片即可。整套三维结构的所有装配关系都完全按照实际生产装配逻辑搭建，各个部件之间的配合间隙、连接方式都符合工程实际，不存在干涉问题，可直接用于生成工程图纸、进行有限元分析校核、或者作为生产线布局的设备模型使用，也可以作为同类型换热器设计的参考模板，根据具体工况参数调整尺寸、材质即可快速完成定制化设计。
