特罗卡多德卡洛OAC800风冷散热装置结构

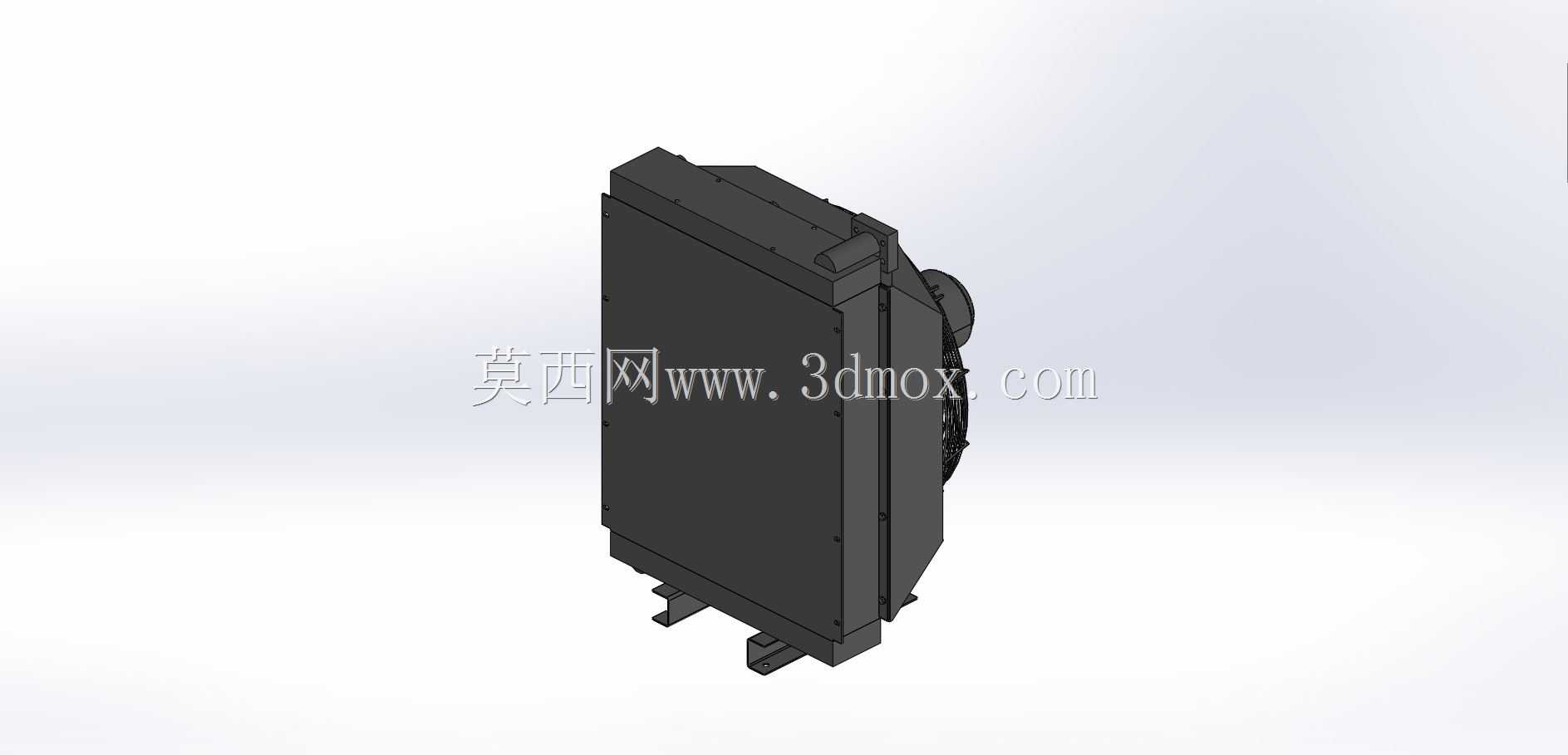

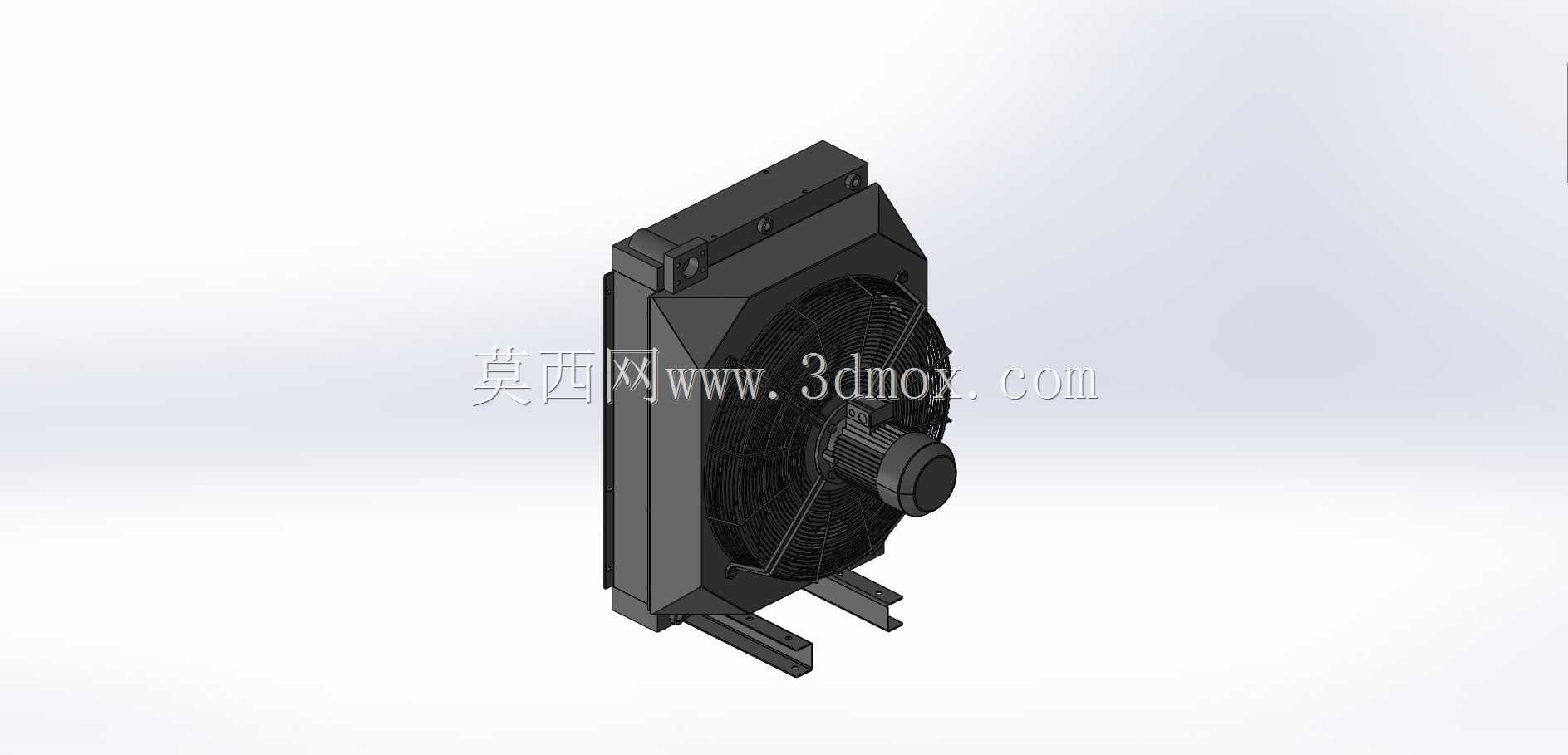

　　这款风冷式换热装置主要面向移动工程设备、固定工业液压站的油温控制场景，在露天作业无外接冷却水的工况下，可独立完成液压系统回油的热量置换，避免液压油因长期高温出现黏度下降、密封件老化加速、元件磨损加剧的问题。从结构设计逻辑来看，整体采用板翅式换热芯体搭配直驱轴流风机的布局，芯体部分采用铝合金真空钎焊工艺成型，内部流道设计为交错扰流结构，油侧流道做了折流处理延长介质停留时间，空气侧采用开窗式翅片增大换热接触面积，在有限的体积内尽可能提升换热效率。风机部分采用吸风式安装布局，即风机布置在芯体出风侧，工作时将环境空气从芯体正面吸入，穿过翅片间隙带走热量后从后侧排出，这种布局相比吹风式能让芯体表面的风速分布更均匀，减少边角区域的换热死区，

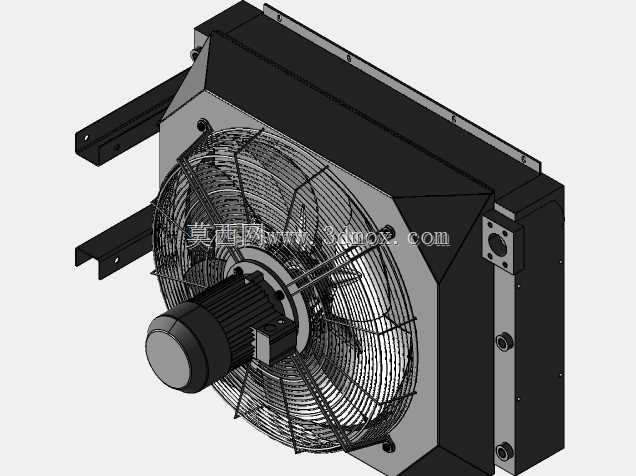

　　同时风机电机处于出风侧的热空气流中？不对，实际设计中吸风式的电机是在排出的热风路径上？不，这款结构的风机是固定在芯体的护风圈上，电机位于风筒中心，风叶正对芯体中心区域，护风圈与芯体边缘做了密封贴合，避免旁流漏风降低有效通风量。安装结构上，底部设计了两个对称的L型安装支脚，支脚上开有长条形安装孔，可适配一定范围内的安装孔位偏差，降低现场安装的对位难度；芯体顶部和侧面预留了油口接口位置，接口采用标准内螺纹连接形式，可直接对接液压系统的回油管路与出油管路，无需额外加工过渡接头。从安装边界来看，整体外形为方正的立置结构，厚度方向尺寸控制较为紧凑，适合安装在设备侧部的预留空间内，不会过多占用主机的布置空间；风机的接线端位于电机侧部，

　　预留了足够的走线空间，方便现场布线时做防护处理。在实际选型应用中，这类风冷换热器需要匹配液压系统的发热量来确定对应型号，这款800规格的产品通常适配中等流量的液压系统，可在环境温度40摄氏度的工况下，将液压油温度控制在允许的工作区间内。设计过程中需要重点考虑芯体的耐压能力，油侧流道需要承受液压系统的回油压力波动，因此芯体的边板、流道隔板都做了加厚处理，避免长期压力脉冲下出现钎焊缝开裂泄漏的问题；同时风机的防护等级需要适配户外作业的多尘、淋雨场景，电机外壳采用密封结构，轴承选用免维护的深沟球轴承，可在长时间连续运行工况下保持稳定。另外，芯体表面的翅片做了钝化处理，具备一定的防腐蚀能力，可适应沿海、高粉尘等相对恶劣的作业环境，

　　减少翅片氧化锈蚀导致的通风阻力上升、换热效率衰减问题。在三维建模过程中，这类产品需要重点还原芯体的翅片排布规律、风机的风叶角度、安装支脚的孔位尺寸，以及护风圈与芯体的配合间隙，确保模型导入装配环境后可直接做干涉检查，不用二次调整结构尺寸；对于内部的流道结构，建模时可做适当简化，但必须保证外部安装接口、外形轮廓的尺寸精度，满足设备整体布局设计的选型需求。
