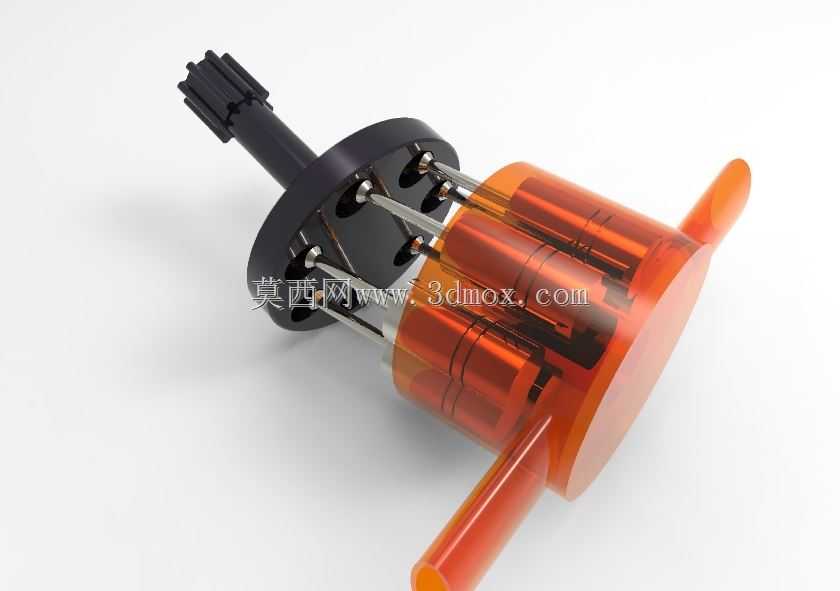

轴向柱塞泵核心结构三维设计展示

　　在液压传动系统的实际工程应用场景里，轴向柱塞泵是依靠柱塞在缸体柱塞孔内做往复运动，改变密封工作腔容积实现吸油、压油的动力核心元件，这类元件常被应用在工程机械、重型机床、矿山冶金设备、船舶液压系统等需要高压、大流量液压动力输出的工况中，相比齿轮泵、叶片泵，轴向柱塞泵能实现更高的工作压力，容积效率表现更优，同时可通过变量机构灵活调整输出流量，适配不同负载下的动力匹配需求。

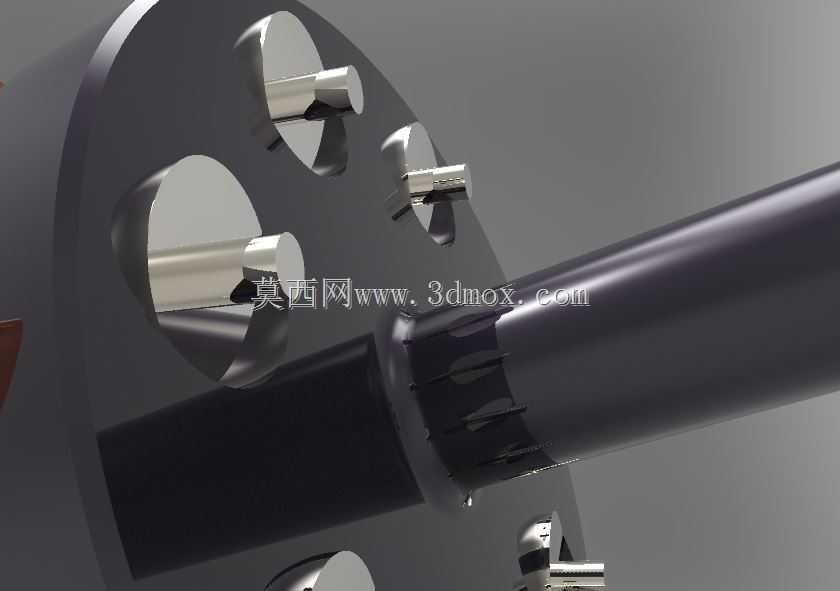

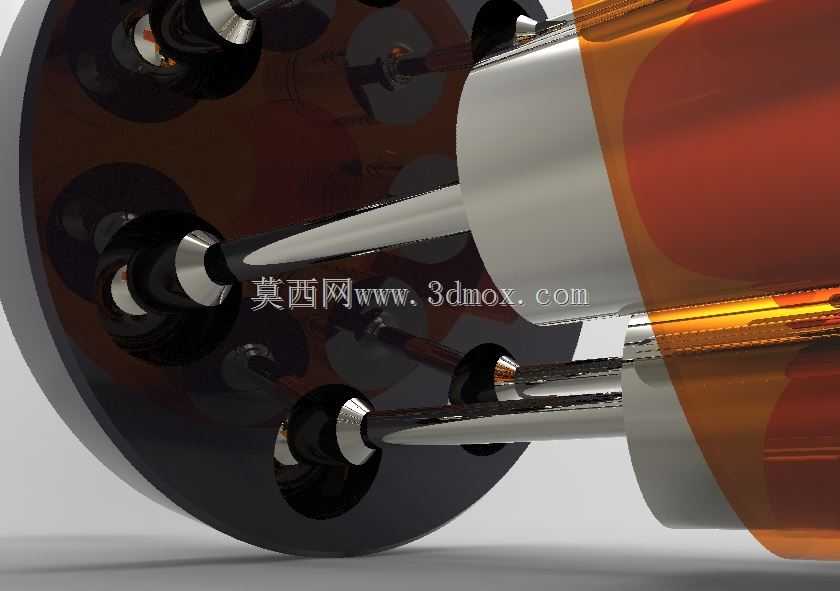

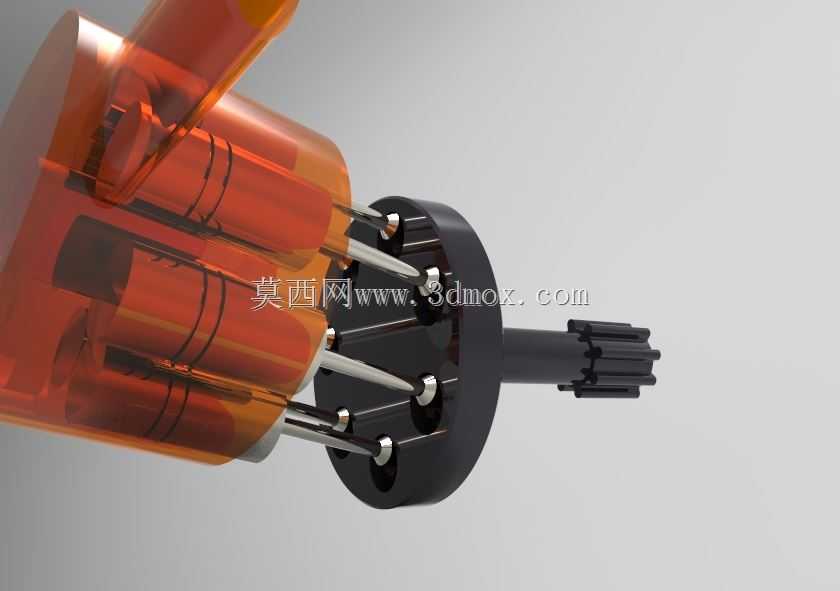

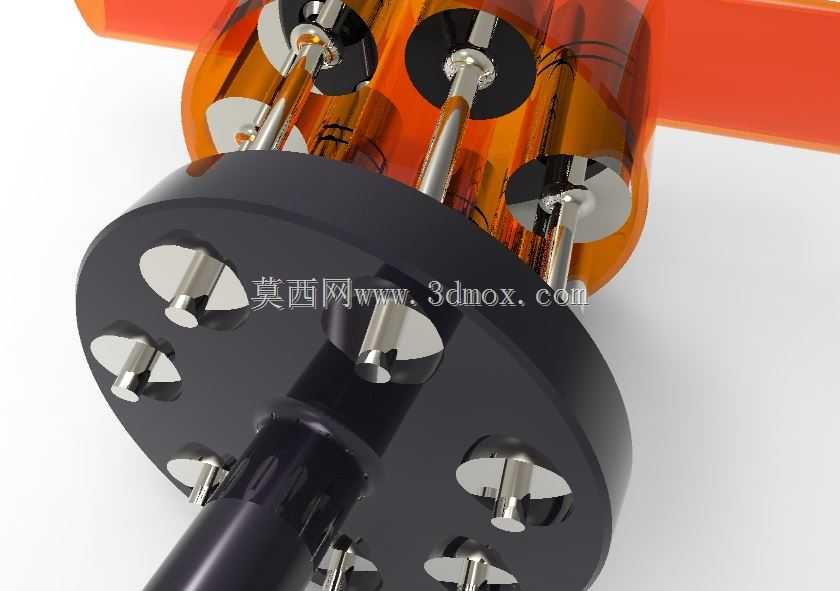

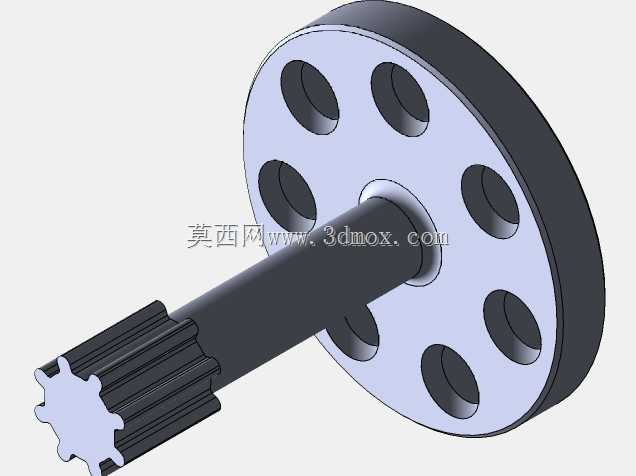

　　从实际功能特性来看，这款轴向柱塞泵的结构设计围绕高压工况下的密封可靠性、运动部件的耐磨性能展开，缸体上均匀分布的柱塞孔配合高精度加工的柱塞副，在往复运动过程中能保证工作腔的密封效果，减少高压油液的内泄漏，滑靴结构与斜盘的配合面采用了静压支撑设计思路，能在高速运转时形成稳定的油膜，降低接触面的摩擦磨损，延长元件的连续工作寿命。配流盘的结构设计匹配缸体的转动节奏，精准完成吸油腔与压油腔的切换，避免困油现象带来的压力冲击与噪声问题。

　　在设计思路的落地过程中，首先需要明确柱塞的分布圆直径、柱塞直径与行程参数，这些参数直接决定泵的理论排量，要结合目标工况的额定流量、额定压力要求做匹配计算，同时要考虑柱塞在柱塞孔内的接触长度，保证侧向力作用下柱塞不会出现卡滞问题。斜盘的倾角范围设计直接关联变量调节的幅度，需要兼顾变量响应速度与结构受力的合理性，倾角过大会加剧柱塞的侧向受力，加速滑靴与斜盘的磨损，倾角过小则无法满足排量调节范围的需求。

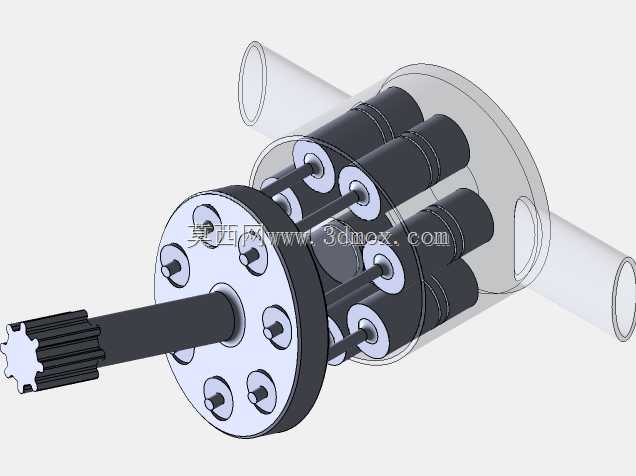

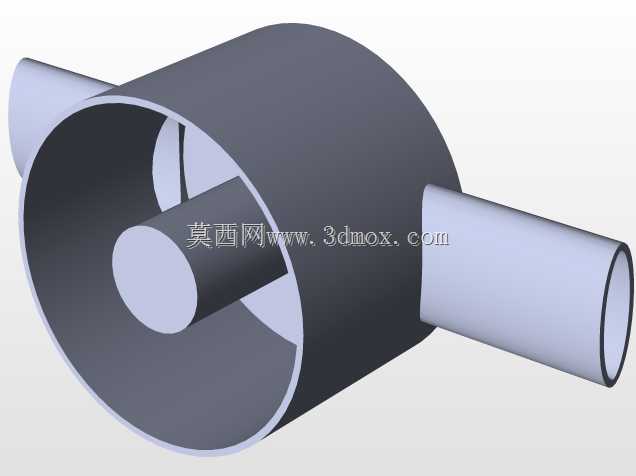

　　从安装边界与外形尺寸的角度考量，这类轴向柱塞泵的安装法兰通常采用标准止口定位设计，输入轴的轴伸尺寸、键槽规格匹配通用的电机或减速机输出端，方便在液压站集成时做同轴度校准，泵体的进出油口位置与通径尺寸需要匹配系统管路的连接规格，避免通流面积不足造成的油液沿程损失过大。建模过程中需要重点关注各运动部件的间隙配合关系，柱塞与柱塞孔的配合间隙、滑靴与斜盘的初始间隙、缸体与配流盘的贴合间隙都需要符合液压元件的设计规范，既要保证运动过程无卡滞，也要控制高压下的泄漏量在合理区间。

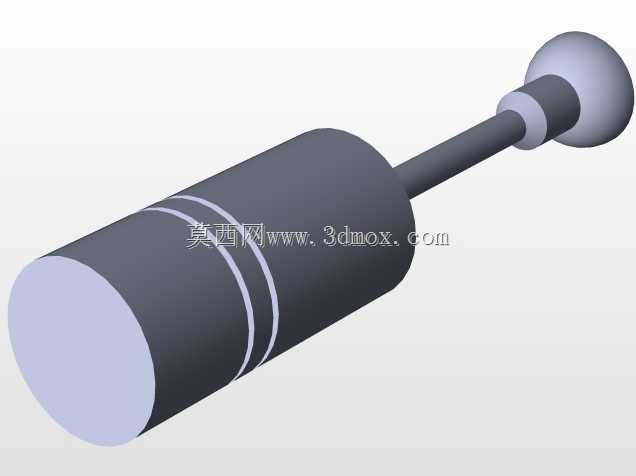

　　在实际的设备选型匹配中，需要结合液压系统的工作压力等级、峰值流量需求、工作介质类型、连续运转时长来确认柱塞泵的参数适配性，这款结构设计预留了变量机构的安装接口，可根据需求配置手动变量、恒压变量、负载敏感变量等不同控制方式，适配不同的系统节能需求。建模时对柱塞头部的球铰结构、滑靴的阻尼孔结构都做了还原，这些细节结构直接影响泵的实际工作性能，阻尼孔的尺寸设计关系到静压支撑油膜的建立稳定性，球铰的配合精度决定了柱塞运动过程中的受力均匀性。缸体的材料选型通常会考虑高强度耐磨铸铁，柱塞表面会做硬化处理以提升耐磨性能，这些工艺层面的考量在三维结构设计时也需要通过结构细节做对应体现，比如柱塞表面的粗糙度要求、配合面的形位公差标注基准，都要在建模过程中预留对应的工艺基准面。
