分体式组合音响CD播放设备结构设计

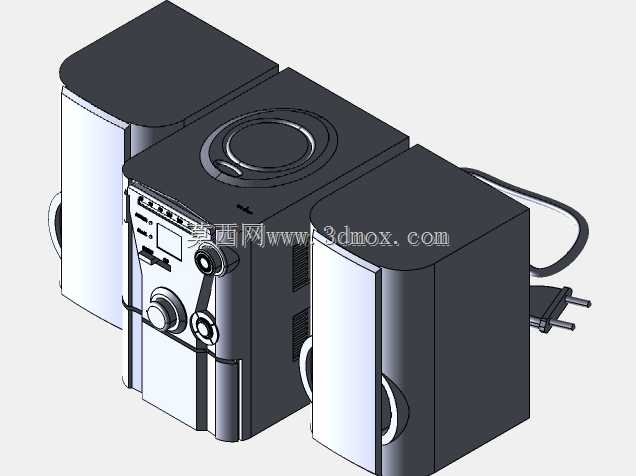

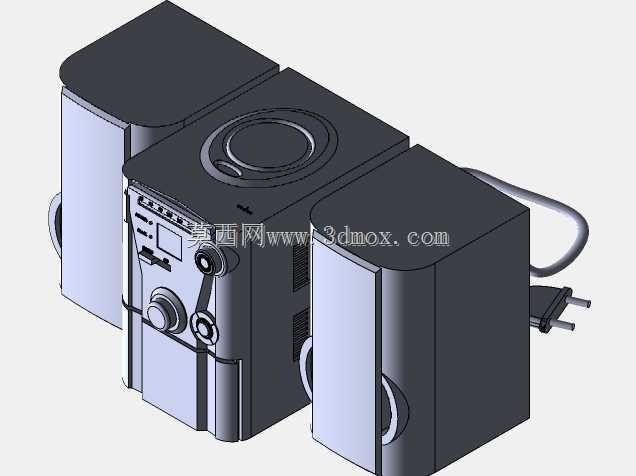

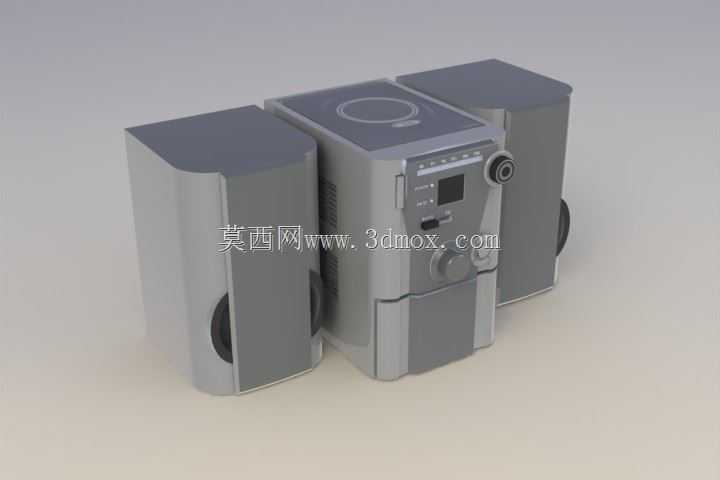

　　这套分体式CD播放音响的结构设计，首先要匹配家用桌面影音场景的安装边界，整体采用主机居中、双侧对称布置音箱的布局，主机宽度控制在220mm区间，单侧音箱宽度140mm，整套设备横向总占用宽度不超过520mm，纵向深度统一为180mm，主机高度240mm，音箱高度与主机顶面齐平，放置在常规深度的书桌、置物架上不会超出边缘，底部预留8mm高度的防滑脚垫安装位，既可以避免桌面刮擦，也能留出底部散热的空气流通间隙，适配大多数家庭桌面摆放的空间限制。

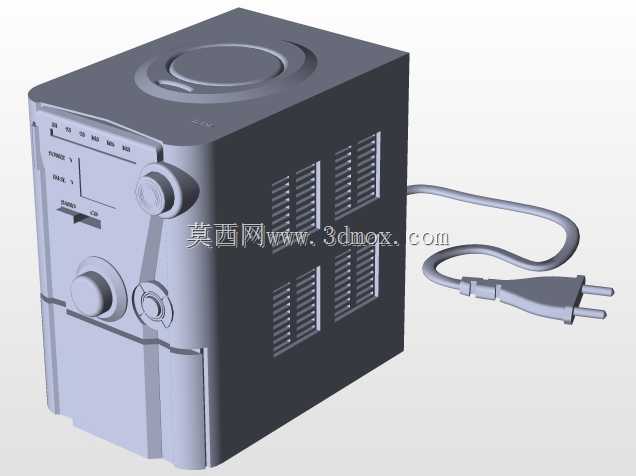

　　从实际使用功能出发，主机正面集成了CD碟片吸入式进仓口，进仓口做了15度的内倾导向边，碟片插入时不需要完全对准即可顺滑导入，避免卡碟风险；进仓口下方布置功能操作区，包含播放暂停、上下曲切换、音量调节的实体旋钮与按键，旋钮采用阻尼分级设计，每旋转15度对应一个调节档位，操作时的反馈清晰，不会出现误触跳档的问题；操作区旁设置小型状态显示屏，可显示当前播放曲目、播放时长与音量数值，屏幕做了内凹遮光处理，室内日常光照下不会出现反光看不清内容的情况。主机侧面预留耳机输出接口与音频输入接口，接口位置距离底面120mm，插拔线材时不会被桌面遮挡，操作空间充足。

　　双侧音箱采用倒相式结构设计，扬声器单元朝向正面布置，倒相孔开设在音箱内侧靠近主机的一侧，既可以避免倒相孔贴近墙面导致的低频浑浊问题，也能利用主机与音箱之间的间隙形成气流缓冲，优化低频输出效果；音箱与主机之间预留10mm的间隙，避免播放时的振动直接传递到主机，影响CD光头的读取稳定性，主机内部的CD读取模块做了独立的减震安装结构，模块与主机壳体之间通过橡胶减震垫连接，可过滤音箱播放时传递的振动，保证碟片读取的稳定性，减少跳帧问题的出现。

　　设计过程中优先考虑装配与维护的便利性，主机与音箱的外壳均采用前后壳扣合加螺丝固定的结构，固定螺丝全部布置在设备背面与底部，正面无外露螺丝，保证外观的整体性；内部电路板采用分层安装结构，电源板与音频解码板分开固定，中间预留金属屏蔽层安装位，避免电源干扰影响音频输出质量；CD读取模块采用滑轨式安装结构，拆卸时只需要拧下两颗固定螺丝即可沿滑轨抽出模块，不需要完全拆解主机壳体，后期维护更换光头的操作难度大幅降低。

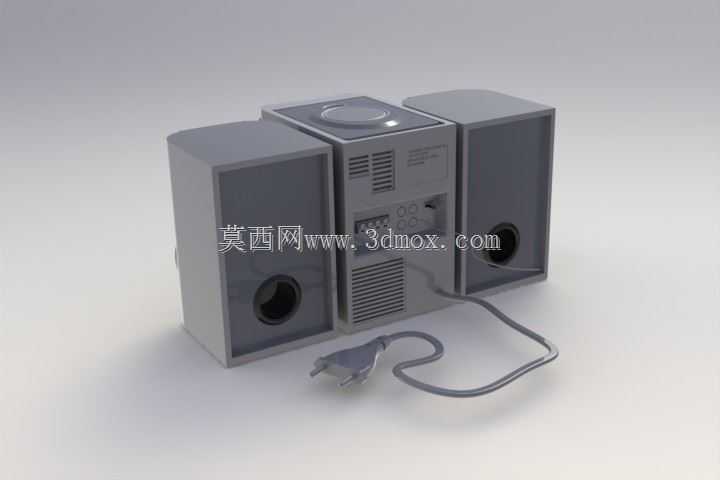

　　散热设计上，主机顶部开设阵列式散热孔，散热孔对应内部电源板与解码芯片的安装位置，热空气可自然向上流通排出，底部的脚垫间隙作为进风通道，形成自然对流散热，不需要额外加装散热风扇，避免风扇运行带来的额外噪音，契合家用影音设备的静音使用需求。设备背面布置电源接口与音频输出接口，音频输出采用左右声道独立的接线柱设计，可直接连接外置功放设备，也可以通过内置的功放模块直接驱动配套的双侧音箱，适配不同用户的使用需求；接线柱旁设置防滑理线卡扣，连接的线材可以卡入卡扣固定，避免线材拉扯导致接口松动。

　　外观造型上采用圆弧过渡的边角设计，所有外露的棱边都做了R3的圆角处理，避免尖锐边角磕碰伤人，适配家庭环境中有孩童的使用场景；外壳表面采用细磨砂质感处理，不容易残留指纹与灰尘，日常清洁只需要用干布擦拭即可；主机顶部的CD仓盖做了与顶面齐平的设计，没有突出的结构，顶部也可以临时放置小型物件，提升空间利用率。双侧音箱的网罩采用可拆卸式设计，网罩通过隐藏式磁吸结构固定，拆卸清理灰尘时不需要撬开卡扣，不会破坏外壳的外观完整性，网罩的网孔孔径控制在1mm，既可以阻挡灰尘进入音箱内部，也不会对声音的传播造成明显的阻挡。

　　整套结构的零件拆分充分考虑注塑生产的工艺性，所有外壳零件的拔模斜度统一设置为1.5度，没有倒扣结构或者需要复杂滑块的结构，注塑生产时的良品率更高，零件成本可控；内部的固定筋位全部做了圆角过渡，避免应力集中导致的筋位断裂问题，螺丝柱的壁厚做了减薄处理，避免注塑时出现缩水痕迹影响外观质量。
