手动螺杆式管材夹紧工装结构设计

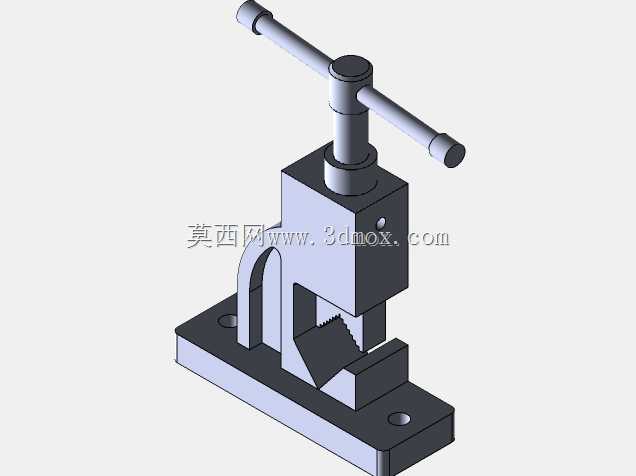

　　这款手动夹紧装置的结构设计，核心围绕小规格棒材、管材的装夹定位需求展开，在钳工修配、小型机加工工位、管材小样切割、管件端面去毛刺等场景下，能够提供稳定的夹持力，避免工件在加工过程中出现窜动、偏移问题。从结构布局来看，装置采用立式螺杆下压的传动方案，顶部的T型手柄提供操作力臂，操作人员无需额外辅助工具，仅通过手动旋转手柄即可带动螺杆下行，驱动上压块完成夹紧动作，相比气动、液压类夹紧装置，无需外接动力源，部署灵活，适合零散维修、小批量试制类工位使用。

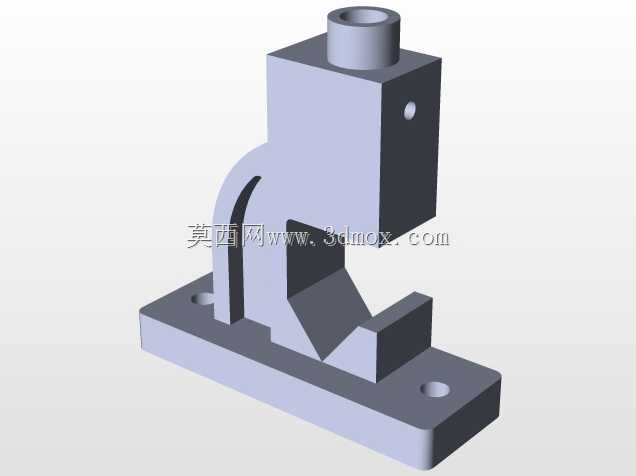

　　底座部分采用带安装孔的平板式结构，两个沉头安装孔分布在底座对角位置，可通过螺栓直接固定在钳工台、工装台面上，安装边界清晰，底座整体长宽尺寸适配常规工位的安装空间，不会占用过多操作台面。底座上集成的V型下夹持块，是针对圆柱类工件设计的定位结构，V型开口角度经过适配，能够兼容一定直径范围内的圆棒、管材，工件放置后可自动对中，无需反复调整定位位置，上压块的夹持面加工有锯齿形防滑纹，接触工件时能够增大摩擦力，即使夹持表面光滑的金属管材，也不会出现打滑松脱的问题，同时锯齿结构的压痕较浅，不会对工件表面造成过度损伤，满足后续工件表面质量要求。

　　螺杆与上压块之间采用活动连接结构，螺杆下行过程中，上压块可自适应小角度偏转，保证夹持面与工件表面充分贴合，避免局部应力集中压伤薄壁管材。装置的导向支撑结构采用一体式方箱壳体，螺杆穿过壳体顶部的螺纹孔，配合间隙经过合理设计，既保证螺杆转动顺畅无卡滞，又能控制径向窜动间隙，保证下压过程的垂直度，避免上压块偏斜导致的夹持力不均。壳体侧面设置的加强筋结构，连接壳体与底座，能够承受夹紧过程中的侧向反作用力，避免长期受力后壳体与底座连接处出现变形开裂，提升装置整体的结构刚性与使用寿命。

　　从实际使用的角度来看，这类手动夹紧装置的夹紧行程经过合理设计，能够覆盖常规小规格管材、棒材的装夹需求，操作时的手柄力经过杠杆比匹配，操作人员施加较小的力即可获得足够的夹持力，长时间操作也不易产生疲劳。相比通用台虎钳，这款装置的V型夹持结构更适配圆柱类工件，装夹效率更高，对中精度更好，尤其适合管材类工件的切割、坡口加工、标记打刻等工序的定位使用，在小型五金加工、水暖管件维修、实验室试样制备等场景下都有较高的实用价值。设计过程中充分考虑了加工工艺性，所有结构件都可采用常规铣削、钻削工艺加工完成，零件结构无复杂曲面，加工成本低，后期维护也较为简便，螺杆部位定期涂抹润滑脂即可保证长期顺畅使用，无需复杂的维护保养流程。
