精密金属冲压成型工装结构设计

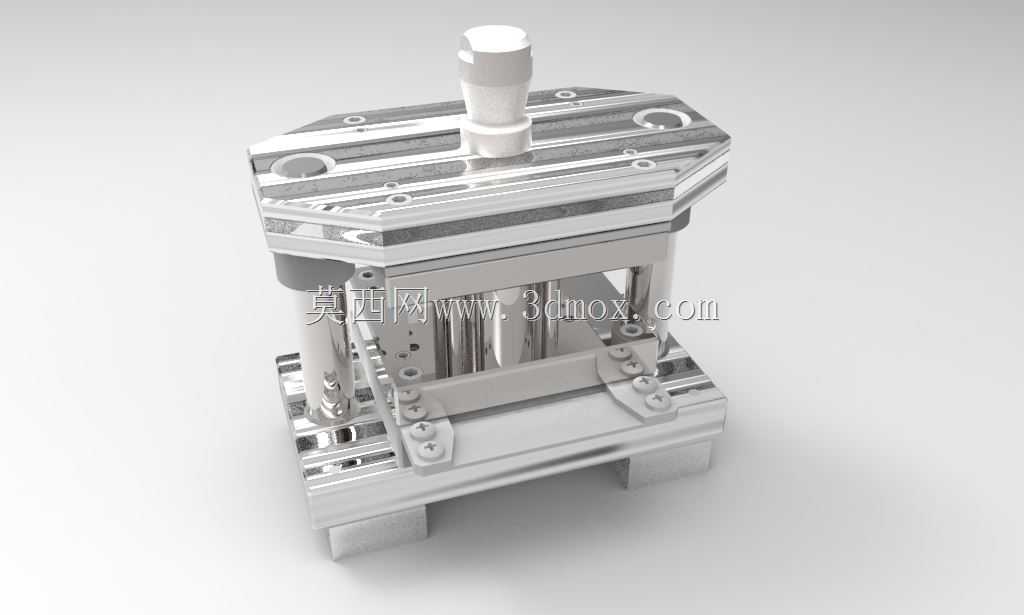

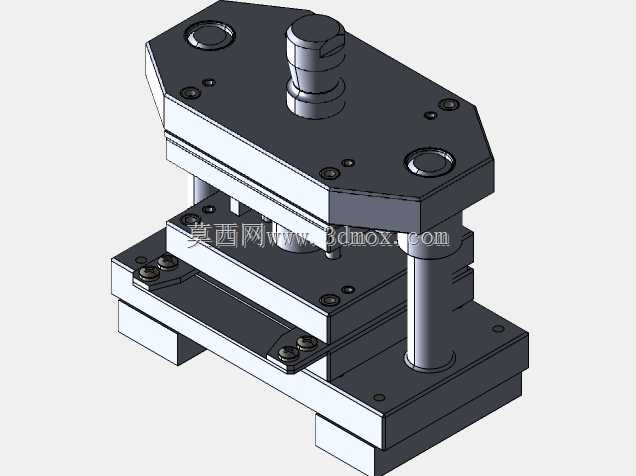

　　这套冲压工装的结构设计，完全围绕中小尺寸金属薄板件的批量冲制成型需求展开，在五金零部件加工、电子接插件生产、小型家电结构件冲压产线中都能适配使用，核心作用是配合冲压设备完成板料的精准定位、压料、冲裁/成型、退料全工序动作，替代多工序分散加工的低效模式，保障批量生产时的零件尺寸一致性。从结构布局来看，整套工装采用上下模分体式的经典模架结构，上模部分设置了模柄对接结构，能够直接与压力机滑块端实现快速装夹定位，模柄的同轴度公差控制在0.02mm以内，避免冲压过程中上下模出现偏载啃模的问题。上模座采用加厚合金结构钢加工，表面设置了多组平行排布的T型槽，能够根据不同冲压件的工艺需求灵活调整凸模、压料板的安装位置，无需重新加工模座基准面，

　　大幅提升了工装的适配灵活性。上下模之间设置了四组对称布置的导柱导套副，导柱采用高碳铬轴承钢淬火处理，表面硬度达到HRC60以上，导套内部设置了储油槽结构，能够在连续冲压过程中持续保持润滑，将合模导向精度控制在0.01mm级别，即使在每分钟上百次的高速冲压工况下，也能保证凸凹模的配合间隙均匀，避免出现冲裁断面毛刺过大、模具刃口崩损的问题。下模部分设置了可调式定位挡块，能够根据不同规格的板料进料尺寸调整定位位置，挡块表面做了淬火硬化处理，长期接触板料进料摩擦也不会出现定位面磨损偏移的问题。下模座底部设置了四个等高的支撑垫脚，垫脚高度统一控制在120mm，既能够留出足够的落料空间，让冲制成型的零件或者废料能够顺畅从模架下方排出，

　　也能匹配常规冲压设备的工作台安装槽尺寸，直接通过T型螺栓完成固定，不需要额外加装过渡垫板。压料板部分采用弹性卸料结构，内置多组等刚度矩形弹簧，合模时压料板会先于凸模接触板料，提供稳定的压料力，避免薄板冲压过程中出现材料起皱、拉延变形的问题，开模时压料板又能起到卸料作用，把卡在凸模上的板料顺利脱开，不需要人工清理粘模的料件。整套工装的安装边界充分考虑了通用中小型压力机的装夹参数，上模座的最大外形尺寸控制在适配160吨以下开式压力机的安装范围，下模座的安装孔位完全匹配标准冲床工作台的T型槽间距，现场装夹时不需要额外打孔改装，能够快速完成换模调试，适配多品种小批量的冲压生产需求。在设计思路上，这套结构没有追求过于复杂的多工位级进结构，

　　而是兼顾了通用性与精度保持性，模座、导柱导套、模柄等标准件全部采用行业通用规格，后期维护更换配件不需要单独定制，能够大幅降低工装的全生命周期使用成本。工作时，板料从工装前端的定位挡块位置送入，抵到定位基准后触发设备冲压行程，上模随滑块下行，首先由压料板压紧板料，随后凸模接触板料完成冲裁或者成型动作，到达下死点后滑块回程，压料板在弹簧力作用下完成卸料，成型后的零件从下模的落料腔掉落至下方收料盒，单次行程即可完成一个工序的加工，配合自动送料机构可以实现无人化连续生产。针对不同厚度的冲压材料，只需要更换对应规格的凸凹模镶块，调整弹簧的预压量即可快速切换生产工况，不需要更换整套模架，对于中小加工企业来说，这种结构的工装投入成本低、调试难度小、维护方便，比复杂的级进模更适合多品种零件的柔性生产需求。结构上所有的连接螺栓都采用内六角圆柱头螺钉，沉头孔深度统一控制，螺栓头部完全沉入安装面以下，不会出现突出结构干涉上下模合模的问题，所有的锐边都做了倒角处理，避免现场装夹调试时划伤操作人员。导柱的下端设置了限位卡簧，能够限制上模的最大开模行程，避免调试过程中导套从导柱上脱出，引发模具掉落的安全隐患。
