气动操作不锈钢冷却槽结构设计

　　这款带气动操作结构的不锈钢冷却槽，主要面向工业传感检测环节的试样温控场景设计，在涉及金属工件快速降温、恒温待检的生产工位中，这类槽体承担着承接待检测工件、维持介质温度稳定的核心作用，常见于精密零部件加工后的尺寸稳定性检测、传感器标定前的温度预处理工序，能避免工件余温导致检测数据漂移，也可作为小型气动工装的配套温控单元，衔接上下料与检测环节的温度差。从结构设计逻辑来看，槽体整体采用立方腔体构型，外侧选用INOX不锈钢板材折弯焊接成型，板材厚度匹配常压水冷工况的强度需求，侧壁预留的气动执行件安装位，直接集成了气动启闭的侧开式槽门结构，无需额外加装外置门架，压缩了整套单元的安装占地空间。槽体内部设置的格栅式分层托架，

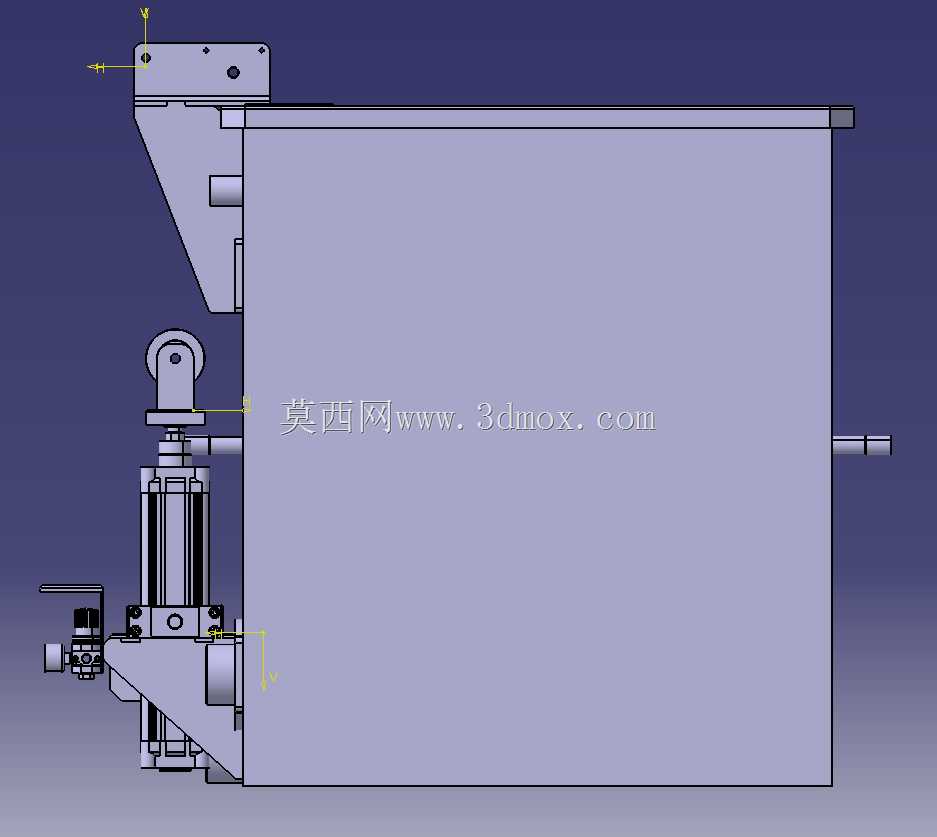

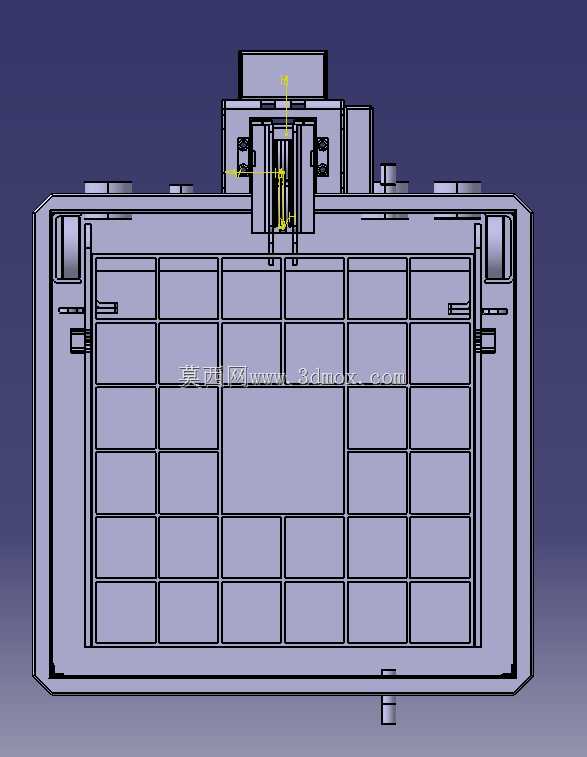

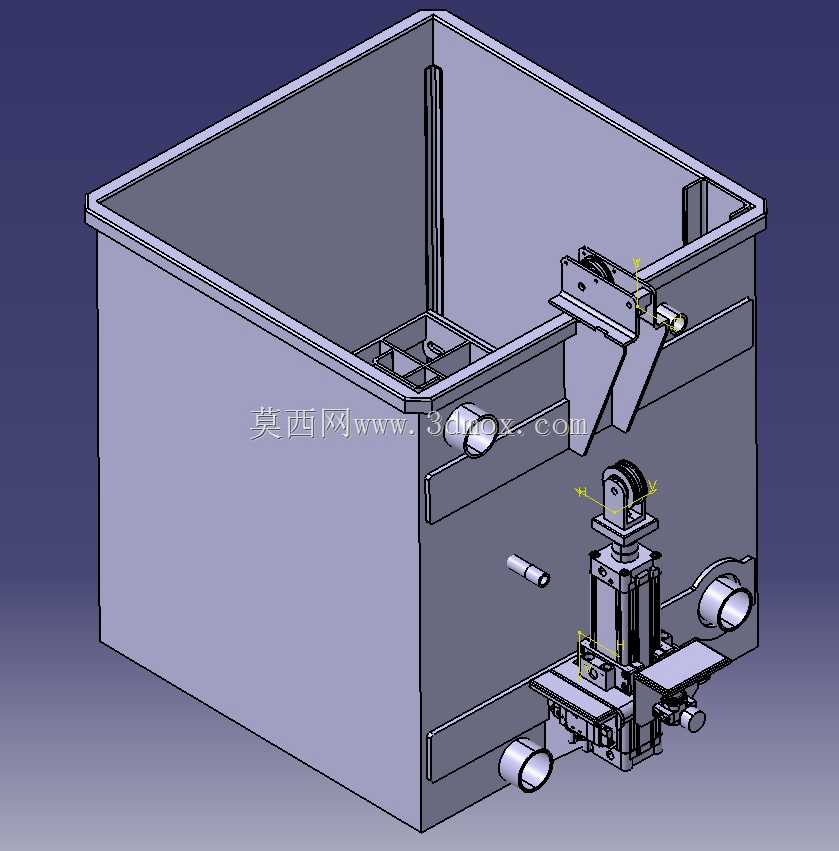

　　可根据待冷却工件的尺寸调整放置层级，托架与槽体内壁预留的介质流道间隙，能保证冷却介质在槽内形成完整循环，避免局部区域出现介质滞流导致的温度不均问题，槽门处的密封结构采用嵌入式耐温密封条，配合气动元件的压紧力，可在槽门闭合时实现可靠密封，防止冷却介质从门缝渗漏。从安装边界来看，槽体背部预留的介质进出接口采用标准管螺纹规格，可直接对接厂区现有冷却循环管路，侧方伸出的气动接头位置与槽体安装基准面的距离经过核算，不会与周边安装架的型材产生干涉，槽体底部设置的定位凸台，可直接嵌入工装台的预留定位孔中，无需额外制作复杂的连接支架，单台槽体的安装固定仅需四颗常规螺栓即可完成。气动操作的结构设计，替代了传统手动槽门的启闭方式，

　　在自动化检测线中可直接接入生产线的气动控制回路，配合传感器的到位信号实现槽门的自动开合，无需人工手动操作，能适配连续化生产的节拍需求，槽体侧壁预留的传感器安装孔，可直接插入温度传感器实时监测槽内介质温度，信号可直接对接生产线的温控系统，实现冷却介质温度的闭环控制。槽体内部的边角位置均做了圆弧过渡处理，避免直角缝隙残留冷却介质或金属碎屑，日常清理维护时可直接用高压水枪冲洗内部，无清洁死角，槽门的铰接结构采用自润滑轴套，长期频繁启闭也不会出现卡滞问题，气动执行件的安装位置做了下沉式处理，不会突出槽体的最大外轮廓，在多台槽体并排安装时可紧密排布，进一步节省生产线的安装空间。在实际工况适配中，这类冷却槽可兼容水基冷却介质、

　　低粘度切削液等常用工业冷却介质，不锈钢材质的本体可耐受常规工业介质的腐蚀，无需额外做防腐涂层处理，槽体顶部的敞口边缘做了翻边强化处理，既提升了槽体整体的结构刚性，也可作为临时放置小型工具的承托边，翻边处预留的安装孔位可按需加装槽盖，在长时间待机时减少介质挥发与外界杂质落入。
