欧特克机器人夹持手臂优化设计方案

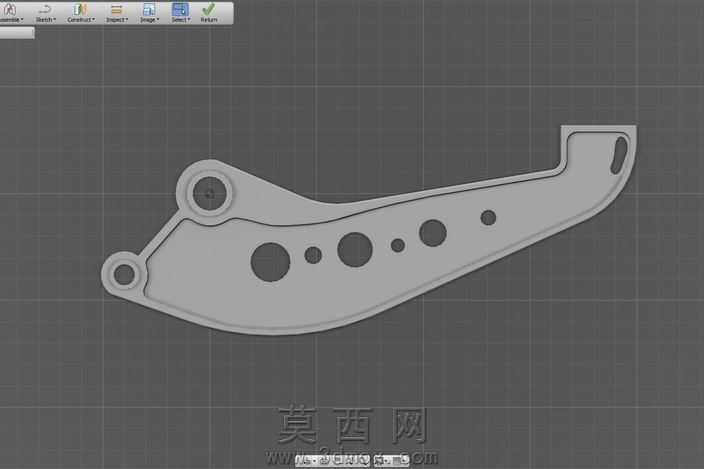

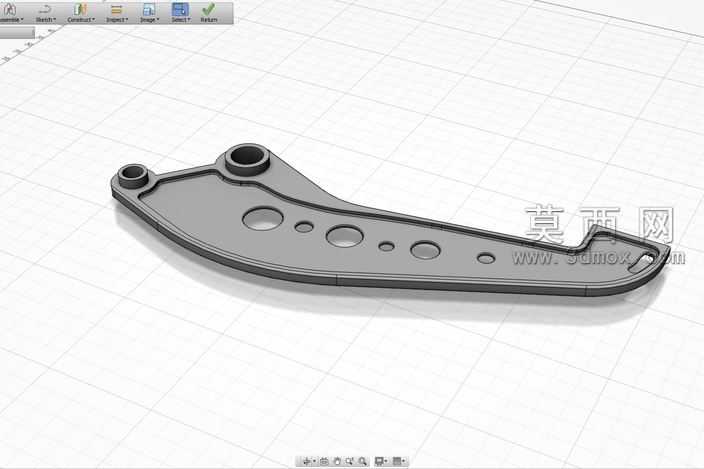

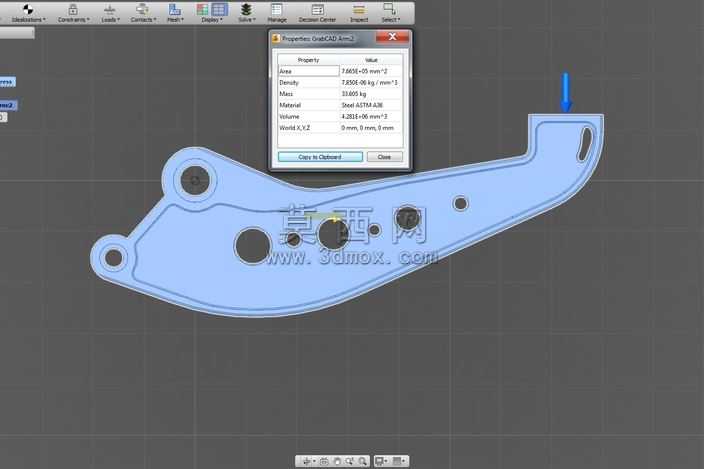

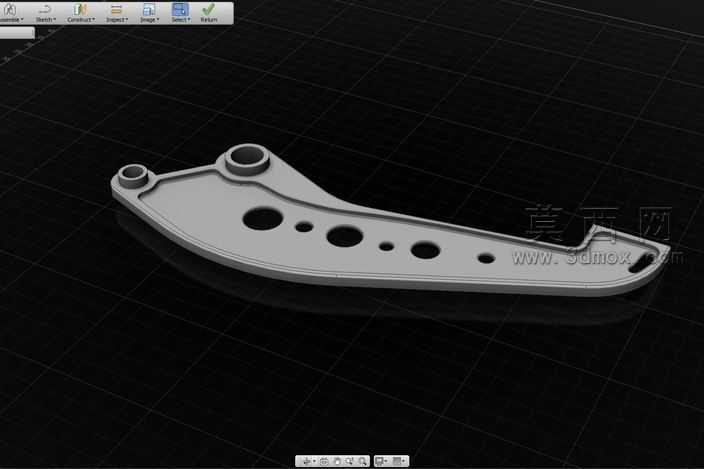

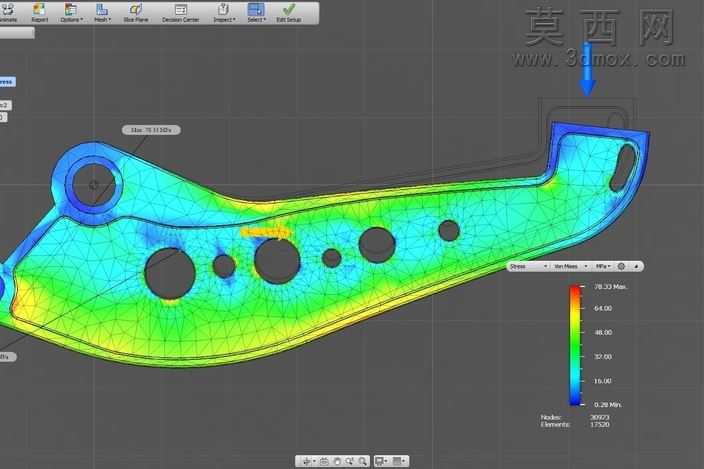

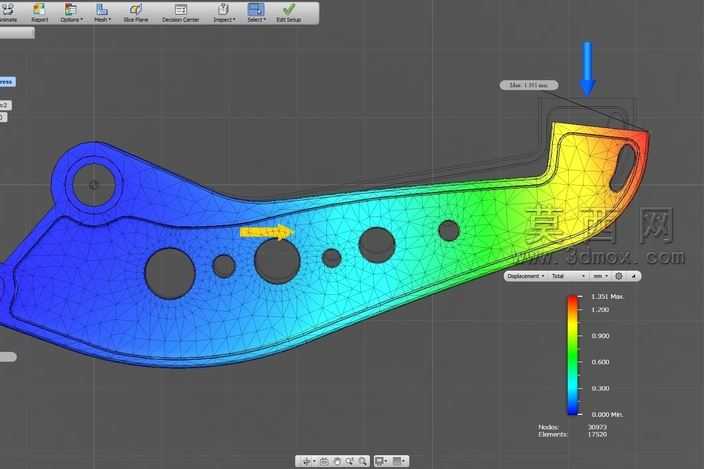

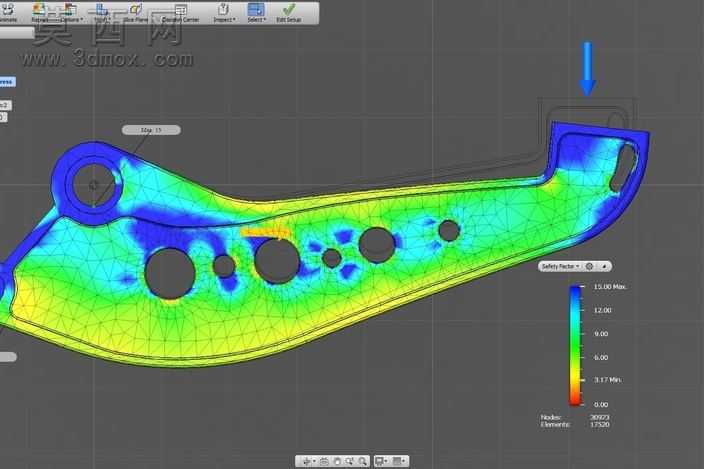

本作品为机器人夹持手臂的优化设计方案，整体建模过程围绕工业夹持作业的实际载荷工况展开，在三维建模阶段首先完成了臂体的基础轮廓构建，结合夹持动作的运动行程需求，确定了臂身的整体长度与两端铰接点位的位置参数，同时在臂身合理排布多组减重孔，在保证结构完整性的前提下尽可能降低臂体自重，减少驱动端的负载压力。建模完成后针对臂体开展了系统化的有限元仿真分析，对臂体的铰接安装位置施加符合实际作业场景的约束条件，在夹持受力端加载对应额定工作载荷，基于Steel-ASTM A36钢材的材料属性完成网格划分与求解计算，通过应力云图可直观观测臂体整体的应力分布状态，精准定位应力集中区域与低应力冗余区域。针对仿真结果开展迭代优化，对应力集中的局部区域做圆角过渡处理分散应力，对应力水平极低的冗余区域进一步去除多余材料，在不降低结构安全性能的前提下实现臂体的轻量化设计。经过多轮参数调整与仿真验证，最终方案的臂体质量控制在33.605公斤，作业工况下最大应力出现在铰接孔周边区域，数值为78.33MPa，远低于所选钢材的屈服强度阈值，臂体受载后的最大位移为1.35毫米，完全满足夹持作业的刚度精度要求，最终计算得到的结构安全系数达到3.17，能够充分覆盖实际作业中的冲击载荷、偏载等复杂工况，保障长期运行的结构可靠性。整体设计兼顾了轻量化与结构强度的平衡，所有结构特征均适配常规机械加工工艺，可直接用于后续的原型制作与实际投产测试，为工业机器人夹持末端的结构设计提供了可参考的优化思路。
