WEG SSW05 Plus软启动器工业电气三维模型

　　在工业配电与电机控制场景中，软启动器是连接上游配电回路与下游三相异步电机的核心控制元件，这款WEG SSW05 Plus软启动器的三维建模，完全围绕现场安装、柜内布局、配套接线的实际工程需求搭建，可直接用于低压配电柜的整柜装配仿真、产线电控系统的布局校验，也能为电气设计人员做元件选型时提供直观的空间参考。从实际用途来看，该款软启动器主要用于三相鼠笼式异步电机的平滑启动控制，通过逐步提升输出端电压的方式，规避电机直接启动时产生的6-7倍额定冲击电流，减少电流尖峰对厂区配电变压器的冲击，同时降低启动瞬间的机械扭矩冲击，延长水泵、风机、输送带等配套负载的传动部件使用寿命，在小型水处理泵站、车间输送线、小型通风机组这类功率段匹配的场景中应用十分广泛。

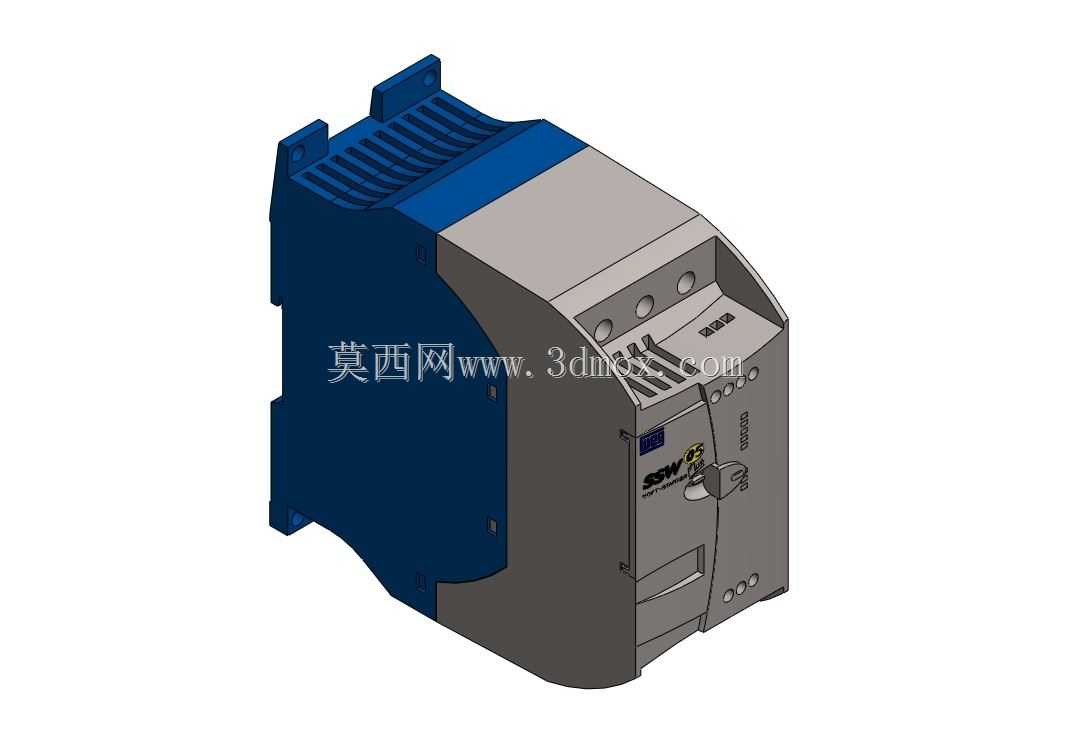

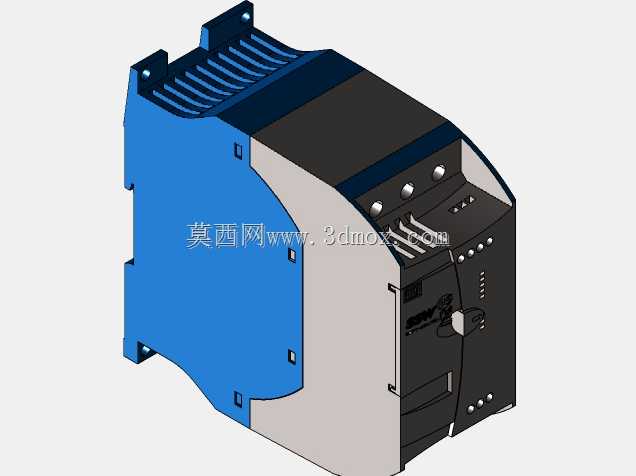

　　从产品功能特性对应的结构设计来看，模型完整还原了设备的分区结构：主体后侧为一体化散热壳体，表面做了平行排布的散热鳍片结构，这部分结构的设计思路是匹配设备额定运行时的晶闸管散热需求，鳍片的间距、深度都经过热仿真优化，保证自然对流条件下的散热效率，无需额外加装散热风扇即可满足额定工况下的温升要求，也减少了柜内积尘、风扇故障带来的运维隐患。设备前侧分为接线区与操作显示区，上部的三个圆形开孔对应启动、运行、故障状态的指示灯开孔，下方的拨码与电位器区域对应参数调节的操作位，正面的锁扣结构用于固定前侧盖板，日常运维时无需拆卸整体设备即可打开盖板完成参数调整，下部的接线端子区域预留了足够的接线空间，匹配常规1.5-6平方多股铜芯线的接线弯折半径，不会出现接线后端子盖板无法闭合的问题。

　　从外形尺寸与安装边界来看，这款软启动器采用标准导轨安装结构，背部的卡扣结构完全适配行业通用的35mm DIN导轨，建模时严格还原了安装卡扣的开合行程，在做柜内布局仿真时，可以直接模拟设备卡入导轨的装配过程，校验安装位与周边线槽、断路器、接线端子排的安全间隙。设备整体的宽度、深度、高度尺寸完全对标实物的安装尺寸，侧部的安装固定孔位也做了精准还原，对于需要螺丝固定安装的场景，也能直接匹配M4螺丝的安装孔位做固定结构设计。设备左右两侧预留的安全间隙在模型中也做了对应标识，提醒设计人员在柜内排布时，不要在散热鳍片侧紧贴其他发热元件布置，预留至少20mm的对流散热空间，避免热量堆积导致设备过热保护。

　　建模过程中对细节结构的还原也充分考虑了工程设计的实际需求，比如前侧盖板的防滑纹理、接线端子的标识位位置、散热鳍片的倒角处理，都完全匹配实物的工艺特征，在做整柜三维布线时，可以直接根据模型上的接线端子位置规划线缆走向，计算线缆长度，避免实际装配时出现线缆长度不足、走线干涉的问题。对于做设备配套的结构工程师来说，这个模型可以直接导入到整机电控柜的装配体中，完成干涉检查、布局优化，不需要再手动测绘元件尺寸，大幅提升电控系统的设计效率，减少现场安装时的尺寸 mismatch 问题。
