三通法兰式流体转接阀体结构设计

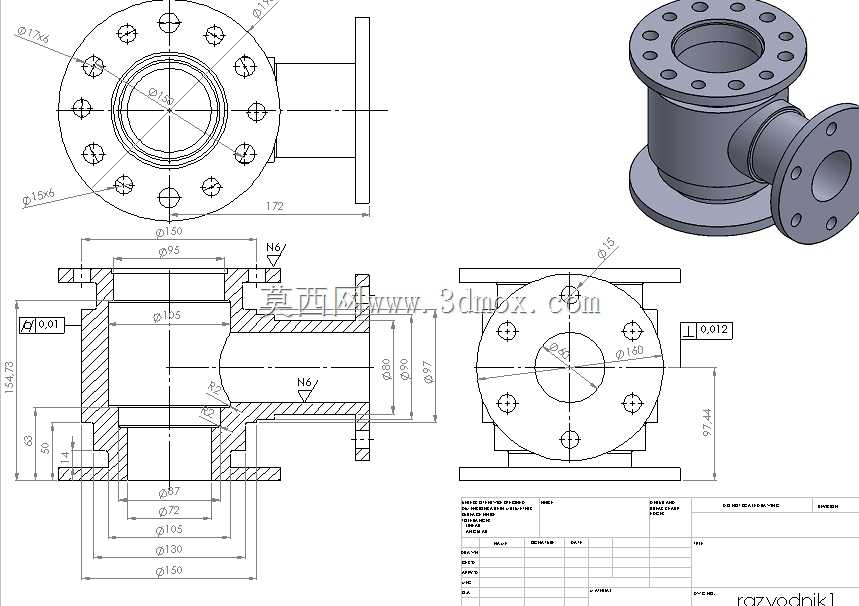

　　在工业流体输送、过程控制管路系统中，这类三向法兰连接的承压壳体是管路转向、分流合流的核心转接部件，常见于化工介质输送、水处理管网、液压动力回路以及工业传感器配套的取压、取样管路节点，承担着改变介质流向、连通不同标高或走向管路的作用，同时要满足对应压力等级下的密封可靠性与长期服役的结构强度要求。从结构设计逻辑来看，该部件采用三个方向的法兰接口布局，三个接口分别朝向垂直向上、水平侧向、垂直向下的正交方向，可实现单路输入双路输出或者双路输入单路合流的管路功能，每个法兰端面均布置了均匀分布的螺栓通孔，用于和配对法兰通过螺栓紧固实现端面密封，法兰端面的加工精度直接决定密封面的贴合效果，设计时需保证法兰端面与对应流道轴线的垂直度公差，

　　避免安装后出现密封面偏斜导致的介质泄漏问题。从内部流道设计来看，三个方向的流道在壳体内部交汇，流道转折处做了圆弧过渡处理，而非直角突变结构，这种设计能够有效降低介质在转向过程中的局部阻力损失，减少介质对壳体内壁的冲蚀磨损，尤其是在输送含固体颗粒的介质或者高速流体时，圆弧过渡的流道结构能大幅降低湍流产生的概率，提升管路运行的稳定性，同时减少流道内部的应力集中点，避免承压状态下局部应力过高导致的壳体开裂风险。从外形尺寸与安装边界来看，该阀体的三个法兰外径尺寸统一，法兰端面上的螺栓孔分布圆直径一致，每个法兰布置12个螺栓连接孔，可适配同压力等级、同通径的标准法兰配件，安装时无需额外制作过渡转接件，能够直接对接现有标准管路；

　　阀体主体的外部轮廓在流道交汇区域做了加厚处理，对应内部流道的高压承载区域，壁厚经过强度校核，能够满足额定工作压力下的承压要求，同时外部非承压区域的壁厚做了合理优化，在保证结构刚性的前提下尽可能控制整体重量，降低材料成本与安装时的承重负荷。从加工工艺适配性来看，该壳体的结构设计充分考虑了铸造与机加工的工艺可行性，外部轮廓无过于复杂的倒扣结构，适合采用砂型铸造或者精密铸造完成毛坯成型，毛坯预留的机加工余量集中在法兰端面、螺栓孔以及内部流道的配合区域，能够减少不必要的机加工工时；法兰端面上的密封面区域设计为凸台结构，加工时可一次性装夹完成端面车削与螺栓孔的钻削加工，保证各形位公差满足设计要求。在实际选型应用时，需要根据管路的设计压力、

　　输送介质的腐蚀特性选择对应的壳体材质，常规水介质、低压工况可采用普通铸铁材质，腐蚀介质或者中高压工况则需要选用铸钢或者不锈钢材质，同时要核对三个接口的通径尺寸是否与对接管路匹配，安装时需在法兰密封面之间加装对应压力等级的密封垫片，按照对角线顺序分次拧紧法兰螺栓，保证密封面受力均匀，避免局部压应力过大损坏垫片或者导致法兰变形。这类三通法兰阀体在传感器配套的管路系统中，常作为压力、流量传感器的安装基座，侧向的接口可用于安装检测传感器，直接获取管路内部的介质参数，无需在管路上额外开孔焊接安装座，减少了管路的泄漏点，同时保证传感器检测端与介质的充分接触，提升参数检测的准确性。
