M1911适配Airsoft仿真弹药夹结构设计

　　在Airsoft运动器材的配套零部件设计领域，供弹组件的结构合理性直接决定了器材的使用流畅度与射击一致性，本次设计的适配M1911规格的弹药夹，正是针对仿真运动器材的供弹需求完成的简化结构方案。不同于实弹弹匣的承压与防爆设计要求，Airsoft用弹药夹的核心功能是完成6mm规格塑胶弹丸的有序存储与稳定供弹，同时要匹配M1911握把的内部安装空间，保证装入后握把外形无突兀凸起，握持手感与原版器材保持一致。从实际使用场景来看，这类弹药夹主要应用于民用休闲射击运动、战术模拟训练的配套器材中，需要承受频繁的插拔、装弹、供弹循环，结构设计上既要保证足够的结构强度，又要控制整体重量，避免影响器材的整体重心平衡。设计初期首先明确了安装边界约束，

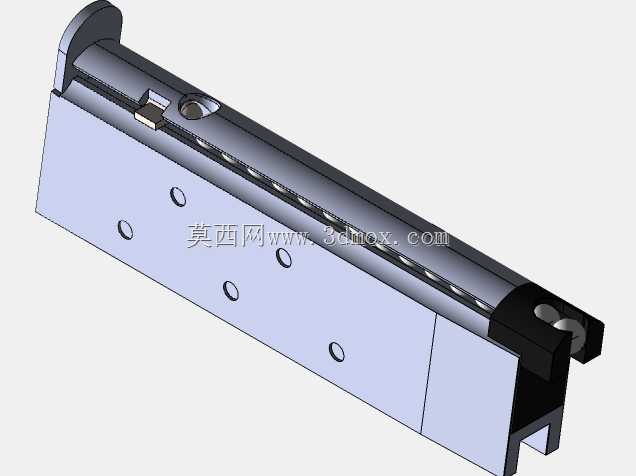

　　整体外形完全贴合M1911握把的内部腔体轮廓，侧面预留的多个定位孔一方面用于夹体自身的拼接固定，另一方面可作为外观标识的安装位，同时也能在不降低结构强度的前提下减少材料用量，降低整体重量。夹体主体采用分体式拼接结构，主体仓体为薄壁长槽结构，内部预留弹丸排列的导向空间，可容纳标准规格的Airsoft弹丸单列排布，顶部的供弹口位置设计有弹性定位结构，能够在供弹过程中对最上方的弹丸施加稳定的向上推力，保证每次上弹动作都能准确将弹丸送入供弹位置，不会出现卡弹、掉弹的问题。尾部的锁定结构完全匹配M1911握把底部的弹匣卡扣位置，插入后可实现可靠锁定，按压释放卡扣时弹药夹可顺畅滑落，不会出现卡滞问题。考虑到日常使用中的磨损问题，

　　夹体与握把内壁接触的侧面做了微小的倒角处理，减少插拔过程中的摩擦阻力，同时避免长期摩擦产生的毛刺影响插拔顺畅度。顶部的供弹唇位置做了加厚处理，因为这个位置是每次供弹时受力最集中的区域，长期使用容易出现磨损变形，加厚设计可以有效提升部件的使用寿命，减少因为供弹唇变形导致的供弹故障。夹体底部的端盖采用卡扣式固定，不需要额外的紧固件即可完成组装，日常维护时可以快速拆开清理内部的灰尘、弹丸碎屑，不需要借助专用工具，降低了日常维护的门槛。设计过程中特意简化了非必要的精细结构，保留核心的尺寸配合关系与功能结构，既能够满足结构验证、配件改装的设计参考需求，也能为后续的精细化设计、开模生产提供基础的尺寸依据。从结构强度的角度考虑，

　　夹体侧壁的厚度经过反复验证，既不会因为过薄导致受力后变形，影响弹丸在内部的顺畅移动，也不会因为过厚导致内部容弹空间被压缩，或者整体外形超出握把的安装边界。侧面的观察槽设计可以让使用者直观看到内部剩余的弹丸数量，不需要拔出弹药夹即可判断剩余弹量，提升使用过程中的便利性。供弹弹簧的安装空间在夹体内部预留了足够的行程，保证在弹丸装满的状态下弹簧不会被压并，在最后几发弹丸的状态下依然能提供足够的供弹力，避免出现最后几发弹供弹无力、上弹失败的问题。整个结构的所有配合面都做了公差预留，考虑到塑胶件注塑生产时的收缩率，以及3D打印制作时的精度误差，关键配合位置的尺寸都预留了合理的公差范围，不管是采用3D打印制作手板验证，还是开模进行批量生产，都能保证部件的装配兼容性。
