游戏风格奇幻造型冷兵器剑体结构设计

　　这款剑体结构的设计原型提取自奇幻题材游戏中的经典冷兵器设定，在结构还原过程中兼顾了造型表现力与实体加工的可行性，并非单纯的视觉概念建模。从实际应用场景来看，这类造型的剑体结构主要用于影视道具制作、主题文创周边开发、Cosplay活动装备制作以及游戏IP线下实体展陈场景，部分经过结构优化的版本也可作为工艺收藏品的打样参考，区别于实战类冷兵器的功能导向，该设计的核心是还原游戏设定中的视觉张力，同时保证实体制作时各部件的连接强度满足展示、穿戴类场景的使用需求。

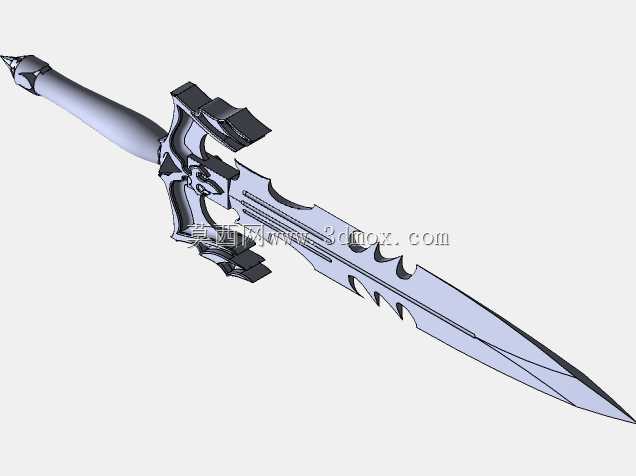

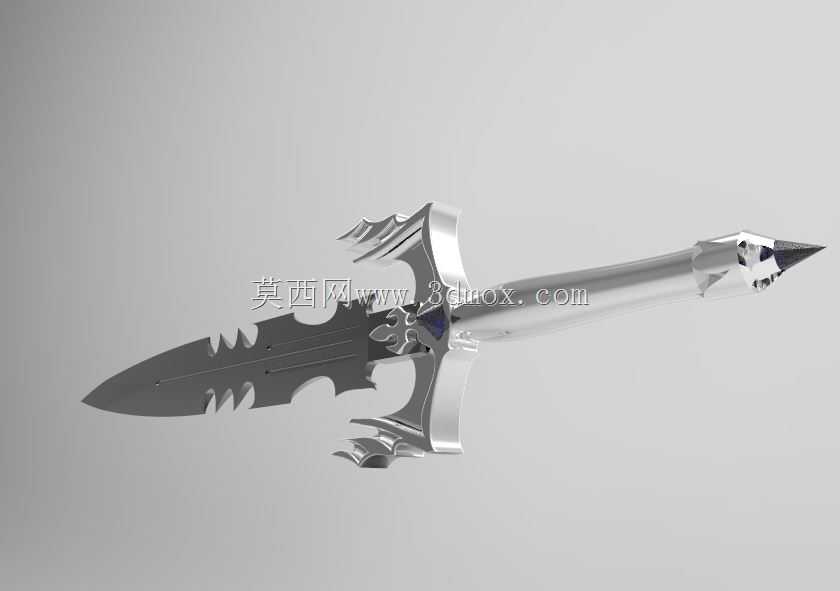

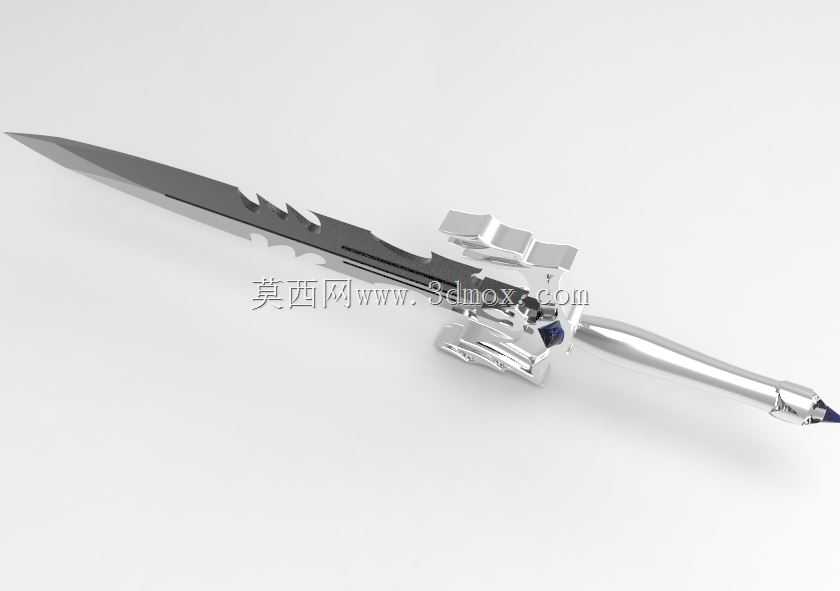

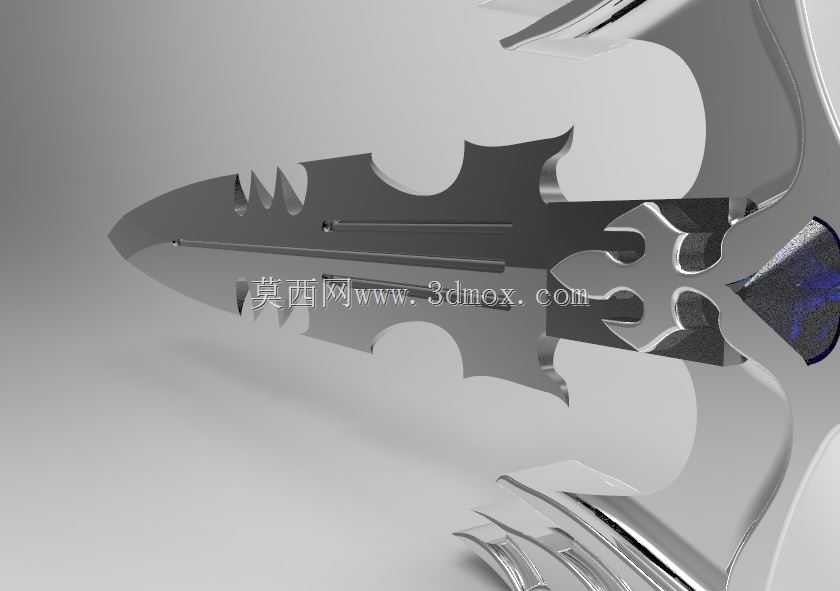

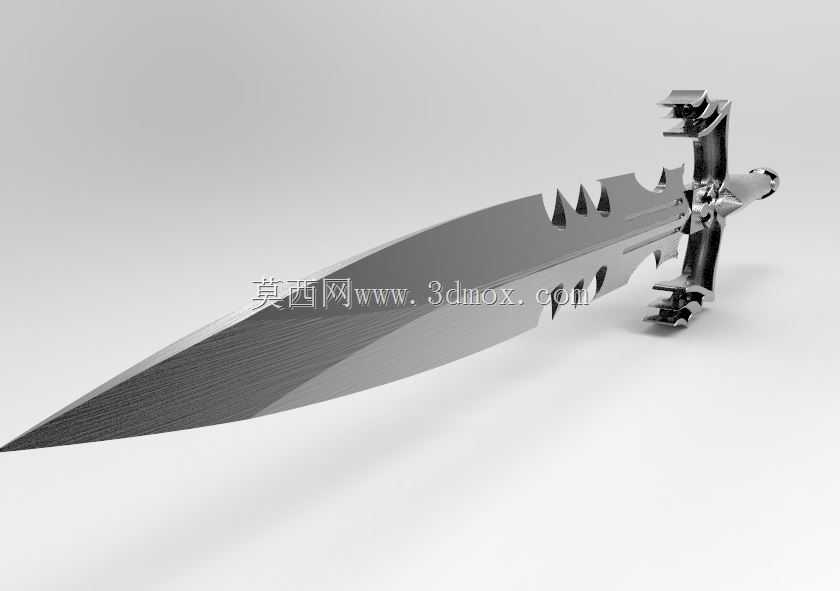

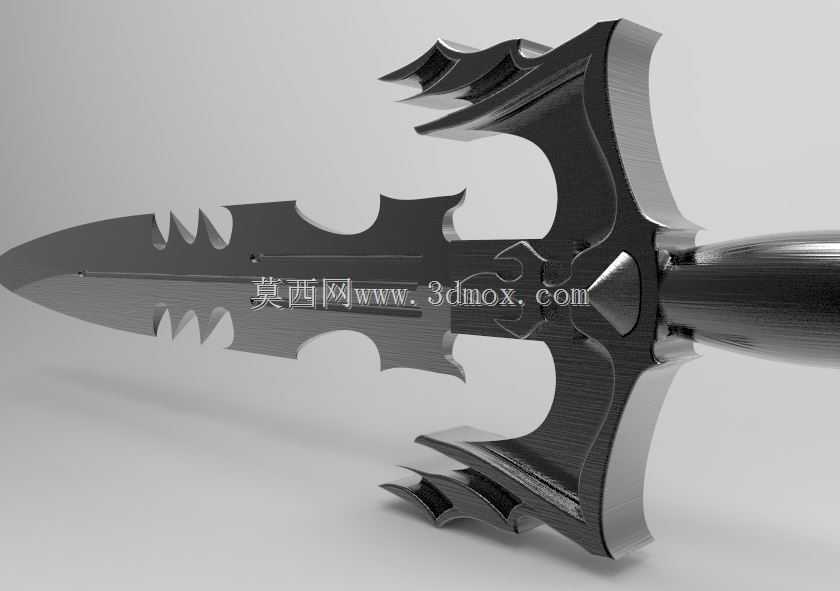

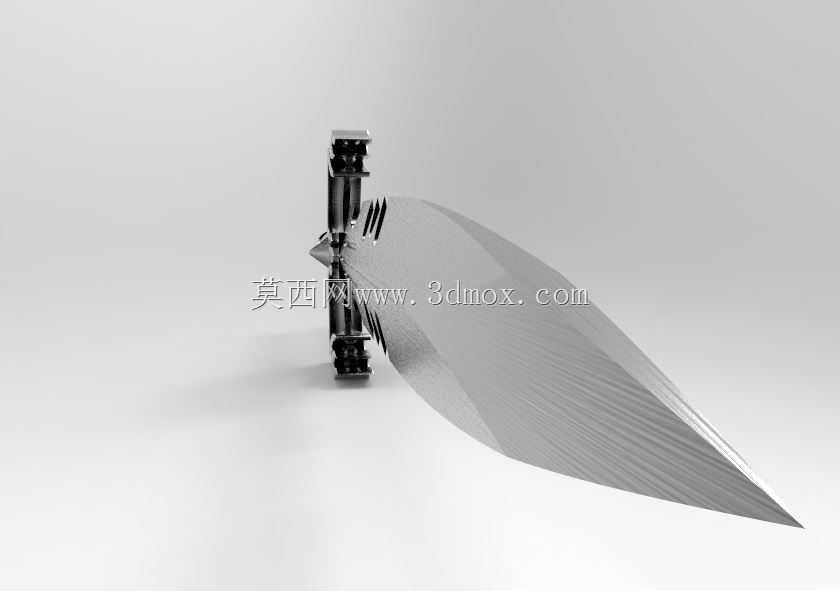

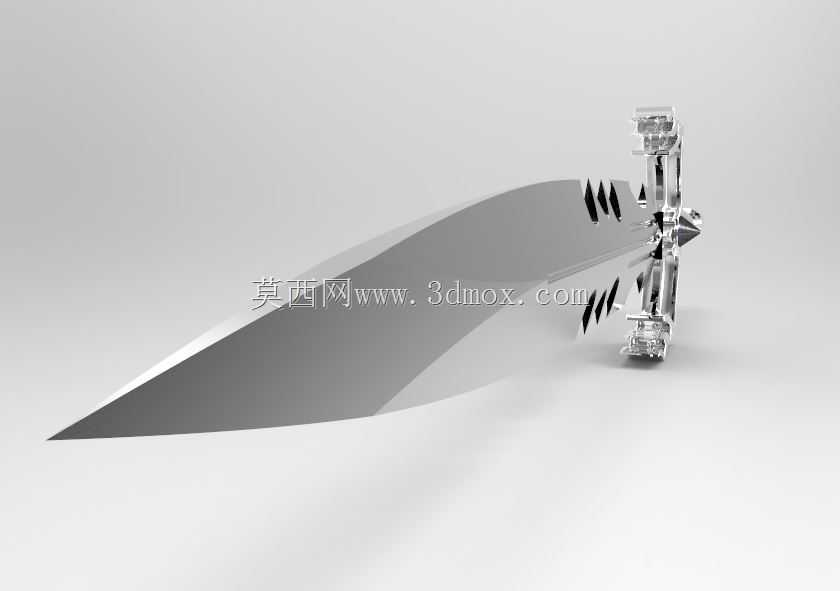

　　设计思路上，首先对剑体的重心分布做了工程化调整，避免纯概念造型常出现的头重脚轻问题，将整体重心控制在护手前侧三分之一的刃长区间内，即使采用树脂、铝合金等常用道具材料制作，持握时也不会出现明显的坠手感。刃部采用了非对称的异形开槽设计，槽道并非装饰性的浅刻结构，而是做了贯通式的等宽槽处理，一方面可以减轻整体自重，另一方面在实体喷涂做旧处理时，槽道内可以留存更多的金属色漆料，形成自然的明暗层次，强化刃部的锋利视觉感。刃部的边缘做了0.3mm的倒角处理，既避免实体制作时出现锐边划伤的安全隐患，也能在渲染或实体打光时形成连续的高光带，提升金属质感的表现。

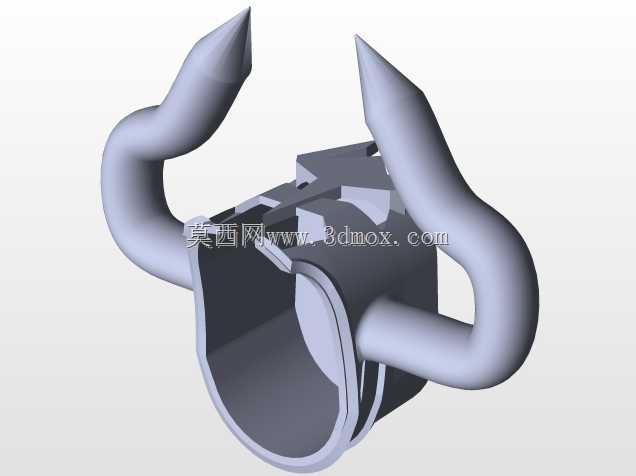

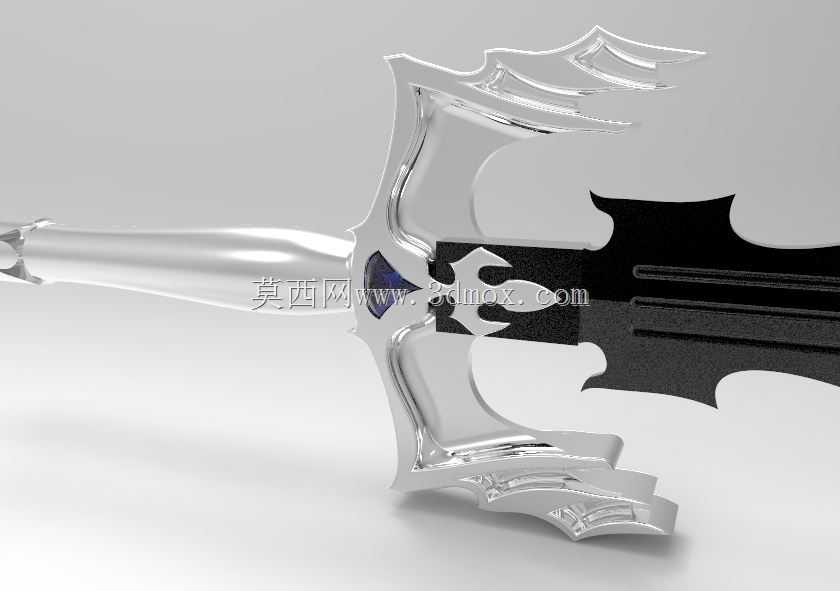

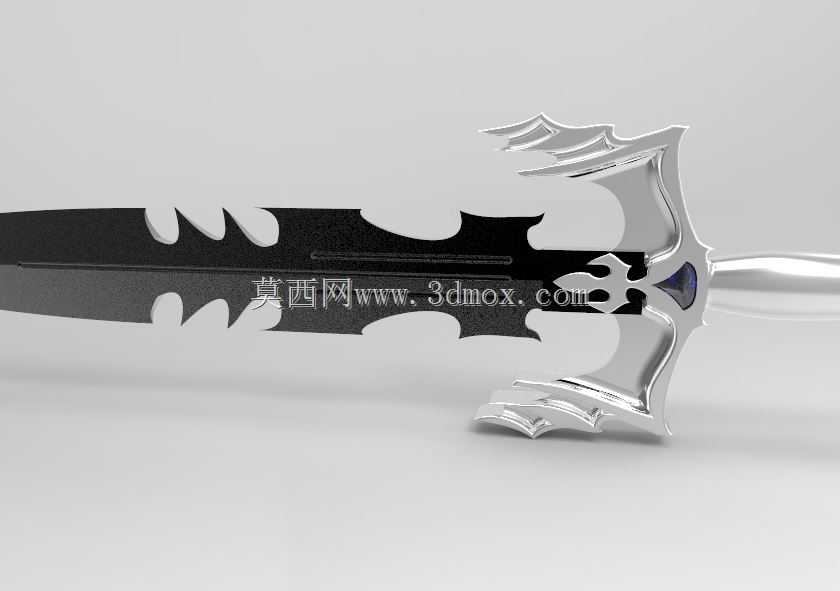

　　护手部分是整个设计的结构核心，采用了对称式的翼状展翼造型，展翼的边缘做了分层的阶梯式结构，每一层阶梯的拔模角度控制在3度，若采用注塑工艺制作周边产品时可以直接脱模，不需要额外做滑块结构，能有效降低量产时的模具成本。护手与剑茎的连接位置设计了嵌入式的定位卡槽，卡槽深度为8mm，配合M3的内六角紧固螺丝连接，不需要额外焊接就能保证护手与剑身、剑柄的连接同轴度，装配后整体的径向跳动量可以控制在0.2mm以内，不会出现松动晃荡的问题。护手中心的装饰嵌槽预留了2mm的安装深度，可以适配亚克力、水钻、珐琅等不同材质的装饰件，满足不同档次周边产品的制作需求。

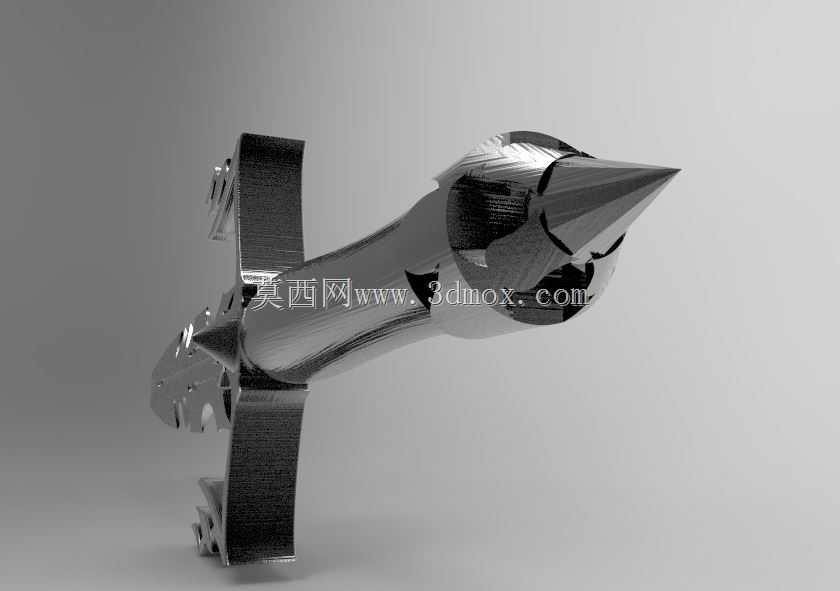

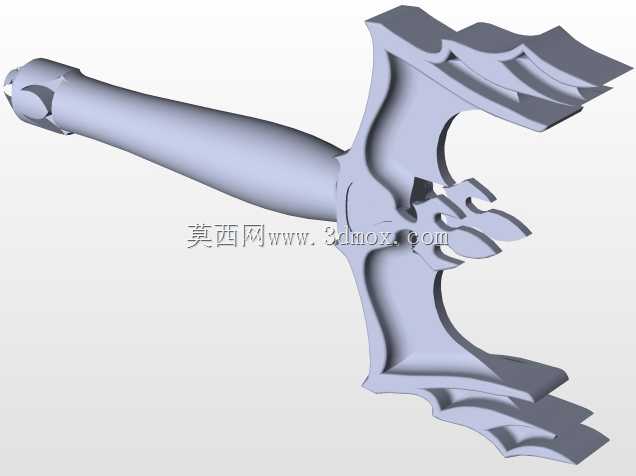

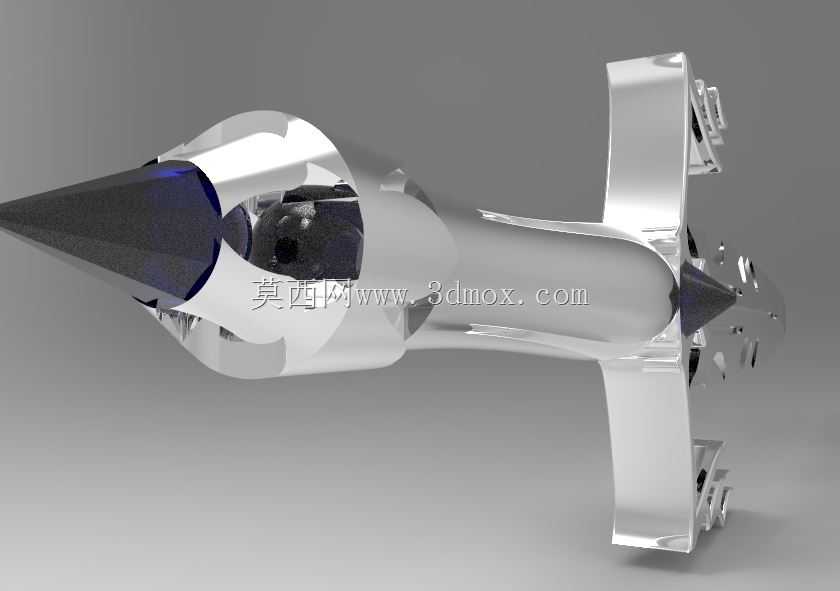

　　剑柄部分采用了符合人体工学的收腰造型，最大直径32mm，最小直径28mm，持握时的贴合度较好，即使长时间持握也不会出现明显的硌手感，剑柄表面预留了0.5mm深度的滚花纹理区域，包裹皮革或者防滑握胶时可以提升摩擦力，避免使用过程中出现滑脱问题。剑首部分做了配重腔设计，空腔内可以根据实际制作的材料密度添加铅粒、钢柱等配重块，灵活调整整剑的整体重量，适配不同使用场景的重量需求，比如用于舞台表演的版本可以将整体重量控制在1kg以内，降低演员的持握负担，用于收藏展示的版本可以将重量调整到2kg左右，提升金属实感。

　　从安装边界来看，整剑的总长度控制在1100mm，其中刃部长度780mm，护手最大展翼宽度220mm，剑柄长度180mm，整体外轮廓尺寸适配常规的展示柜、道具运输箱的内部尺寸，不需要拆分就可以完成常规的运输与陈列。各部件的拆分界面都设置在视觉非焦点区域，比如剑身与护手的连接缝隐藏在护手的内侧阴影区，剑柄与剑首的连接缝设置在剑柄尾部的倒角位置，装配完成后不会看到明显的拼接缝隙，保证整体造型的完整性。在结构强度校核方面，针对道具类使用场景做了100N的侧向力加载模拟，刃部的最大变形量控制在1.2mm以内，卸载后可以完全恢复形变，不会出现永久弯折的问题，完全满足日常展示、穿戴表演的使用强度要求。
