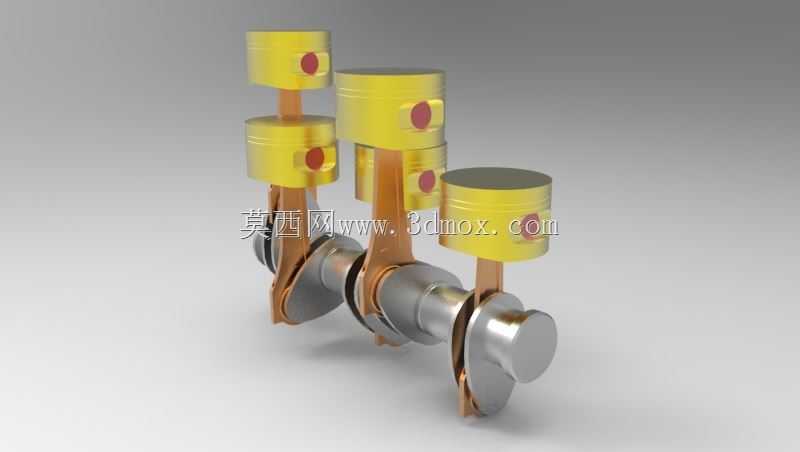

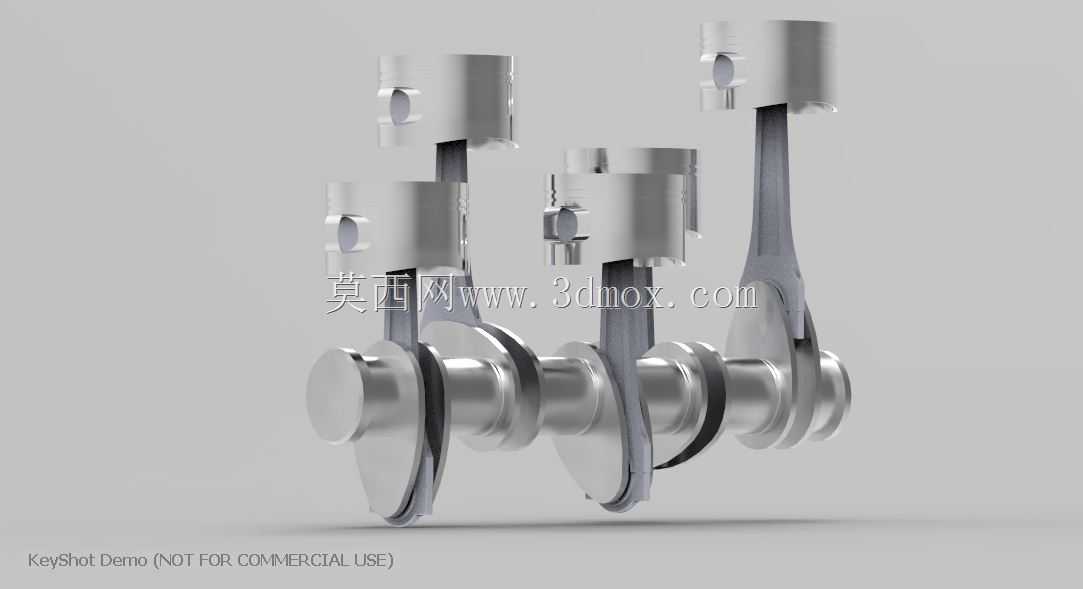

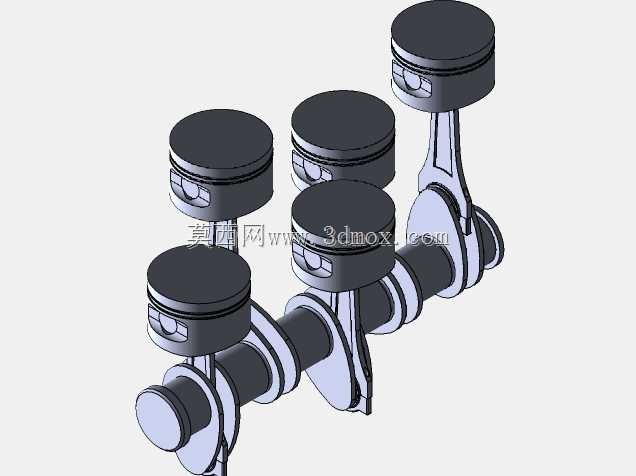

直列四缸发动机曲柄连杆活塞组结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:563088
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构
  • 直列四缸发动机曲柄连杆活塞组结构

  这套曲柄连杆活塞组件是往复式内燃机的核心运动转换单元,日常在乘用车动力总成、小型通用汽油机、固定式柴油发电机组这类需要将燃料燃烧热能转化为旋转机械能的场景中承担核心功能,没有这套结构,燃烧产生的直线推力无法转化为输出轴的旋转扭矩,整套动力设备就无法对外输出做功。从实际功能来看,活塞部分直接承接燃烧室爆燃产生的高压气体推力,通过活塞销将力传递给连杆,连杆再把往复直线运动的力传导至曲轴的曲柄销位置,最终通过曲轴的偏心结构把直线往复运动转化为曲轴的定轴旋转运动,向外输出扭矩驱动后续传动系统,同时曲轴的旋转惯性也会带动活塞完成进气、压缩、排气三个非做功冲程的动作,保证整套循环持续运转。设计这套结构的时候,首先要匹配对应机型的缸径、行程参数,

  活塞的裙部尺寸要和缸筒内壁保持合理的配合间隙,既要保证高温工况下活塞膨胀后不会卡滞在缸筒内,又要避免间隙过大导致燃烧室漏气、机油窜入燃烧室的问题;活塞环槽的位置和宽度需要对应气环、油环的安装尺寸,气环负责密封燃烧室的高压气体,油环负责刮除缸壁上多余的机油,控制机油消耗量。连杆部分采用了工字形截面的杆身设计,这种截面在同等重量下拥有更高的抗弯、抗扭刚度,能够承受做功冲程瞬间的冲击载荷,连杆大小头的孔位同轴度需要严格控制,大头分开式结构通过连杆螺栓固定在曲柄销上,小头通过活塞销和活塞连接,两端都预留了轴瓦或者衬套的安装位置,减少运转过程中的磨损,同时预留润滑油道的布置空间,保证摩擦副持续得到润滑。曲轴部分采用了整体式锻造结构的简化设计,

  四个曲柄销按照直列四缸机的点火间隔角错开布置,保证运转过程中各缸做功冲程交替进行,输出扭矩更平顺;主轴颈的位置对应缸体的主轴承安装位,曲柄臂的配重块经过重心配平,用来抵消活塞连杆组往复运动和曲轴旋转产生的一阶、二阶惯性力,减少发动机运转过程中的振动。安装边界上,整套组件的轴向总长度需要匹配缸体的曲轴箱空间,曲轴两端的主轴颈伸出长度要对应前端轮系、后端飞轮的安装尺寸,活塞在上止点、下止点位置时,顶部和燃烧室、曲轴平衡块之间都要预留足够的安全间隙,避免运动过程中出现运动干涉;连杆在摆动过程中,杆身和缸筒内壁、曲轴平衡块之间的最小间隙也要控制在安全范围内,尤其是发动机高速运转时,连杆受离心力产生的弹性变形不能触碰周边固定结构。

  实际建模过程中,需要重点关注各运动部件的运动包络范围,通过运动仿真验证全行程下的干涉情况,活塞销孔的偏心设计、曲轴的圆角过渡结构都是为了减少应力集中,提升部件的疲劳寿命,毕竟这套组件长期处于高速交变载荷的工作环境下,任何应力集中的位置都可能在长期运转后出现裂纹,导致部件失效。另外,活塞的顶部形状需要匹配燃烧室的设计,不同的燃烧室结构对应不同的活塞顶凹坑造型,用来组织缸内的气流运动,提升油气混合的均匀度,改善燃烧效率,这套简化模型虽然做了轻量化处理,但是核心的运动传递关系、关键安装配合尺寸都保留了实际量产机型的设计逻辑,能够用于原理演示、运动仿真验证、教学演示等场景,帮助设计人员理解曲柄连杆机构的运动规律,也可以作为整机概念设计阶段的运动子系统参考,快速搭建动力总成的核心运动框架,验证整体布置的空间合理性。
