带方形安装底座的叶片式流体输送泵结构

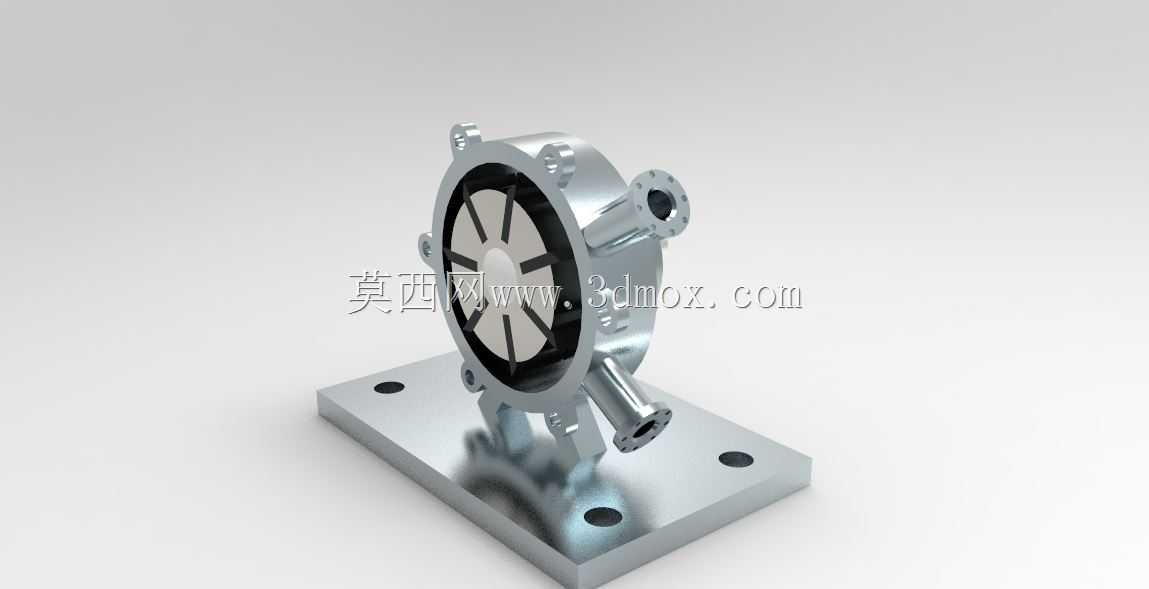

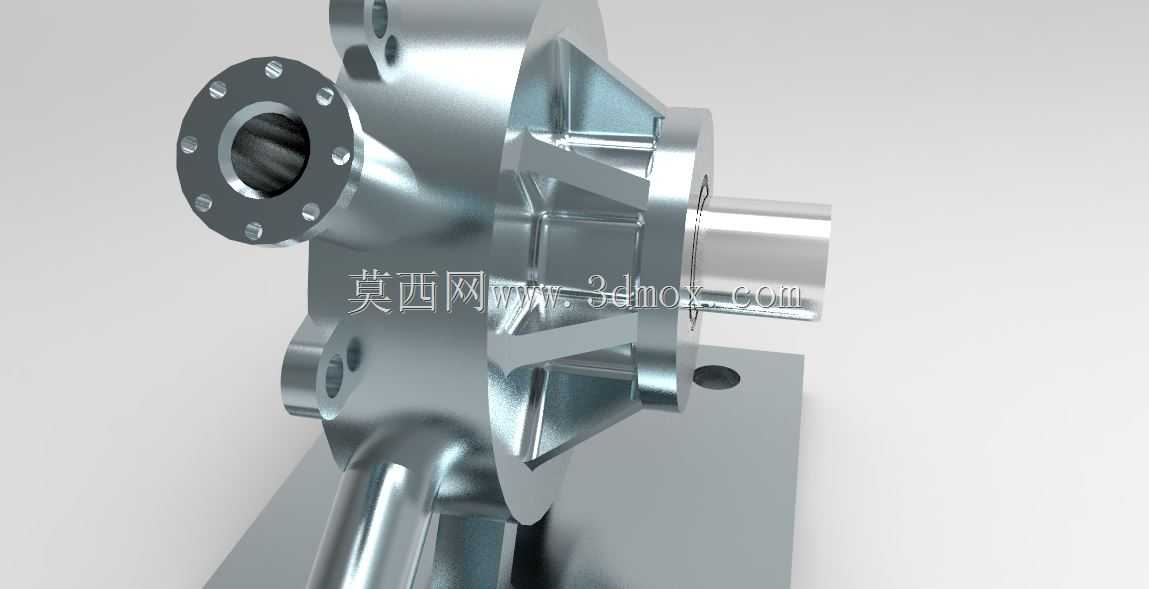

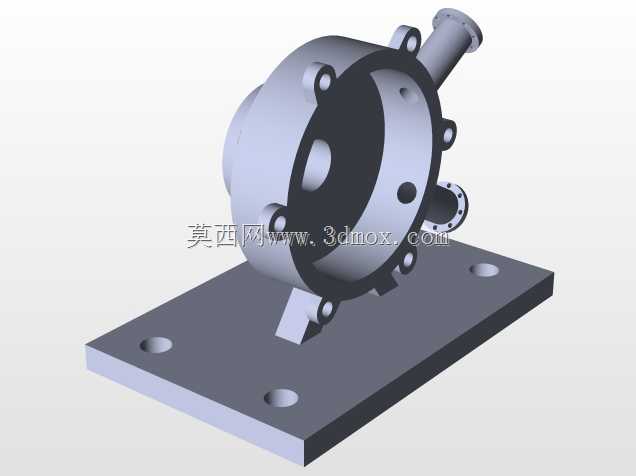

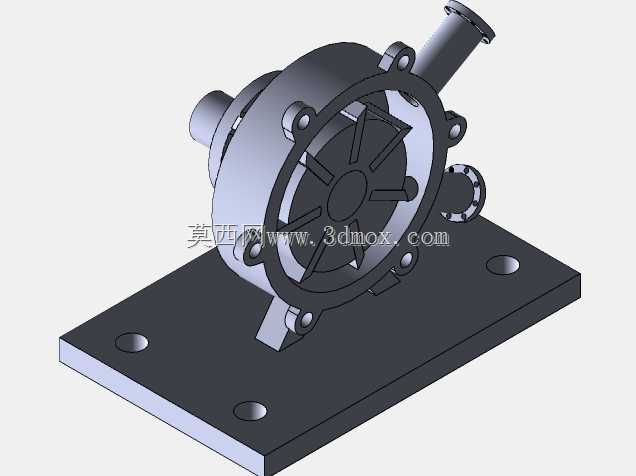

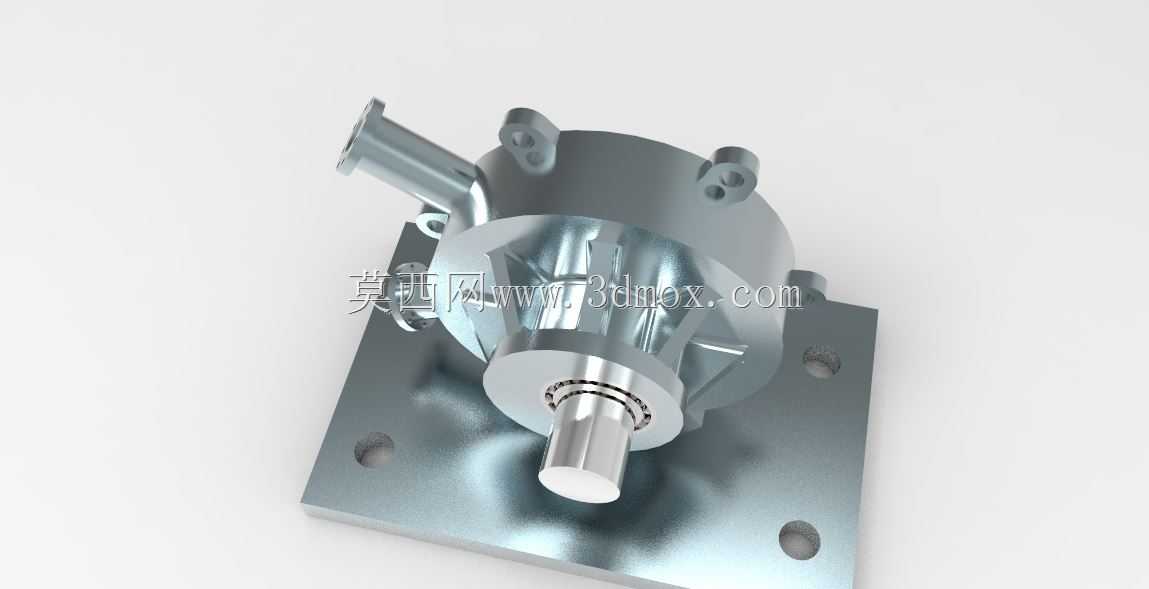

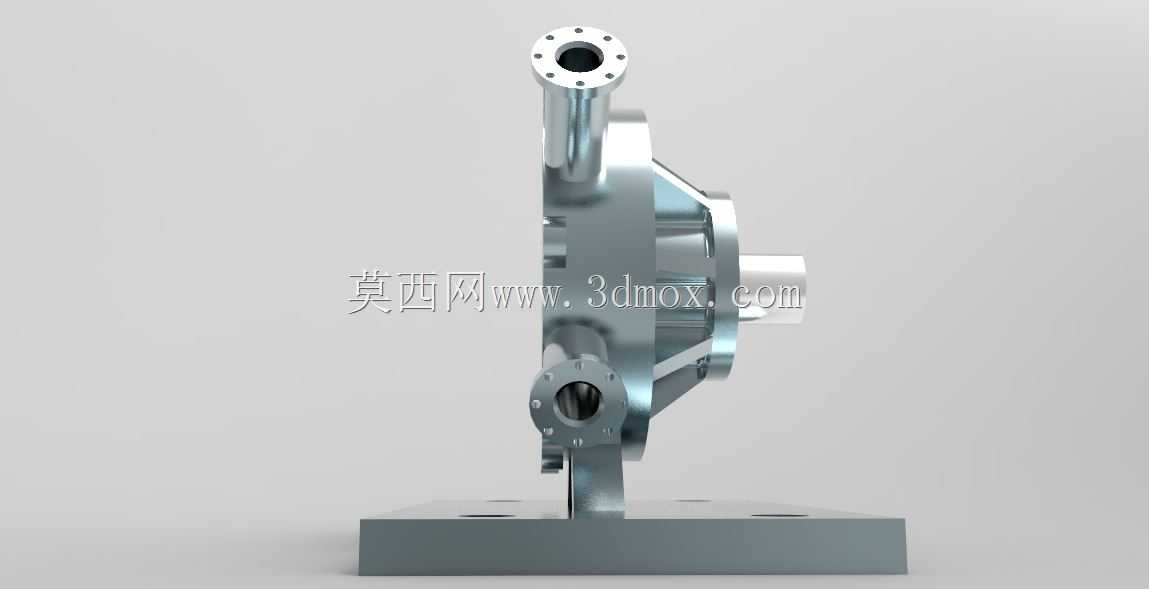

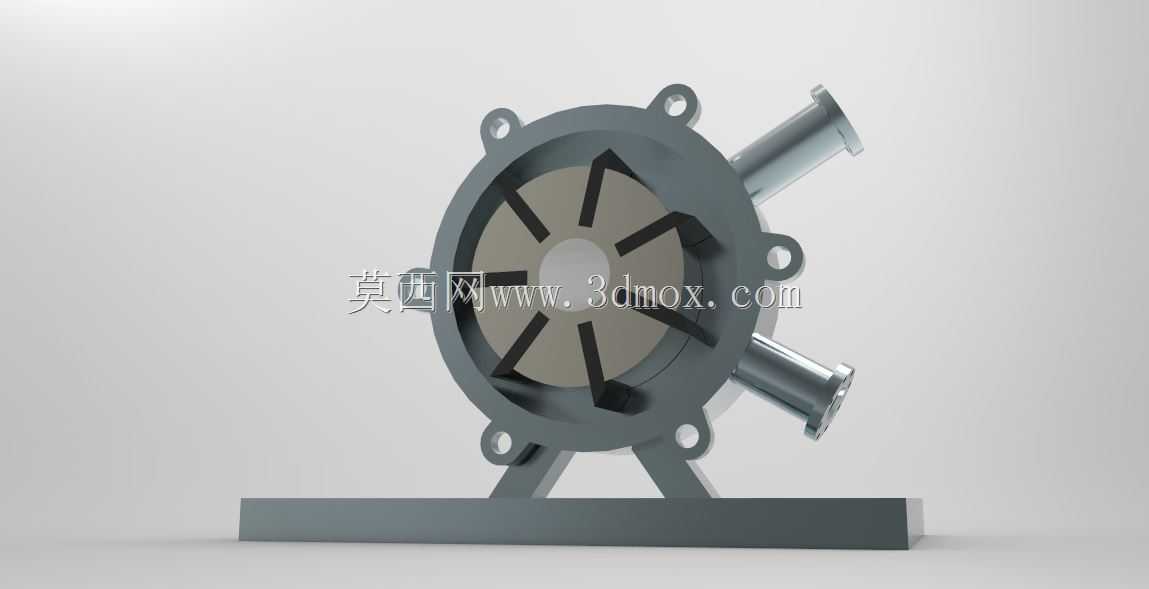

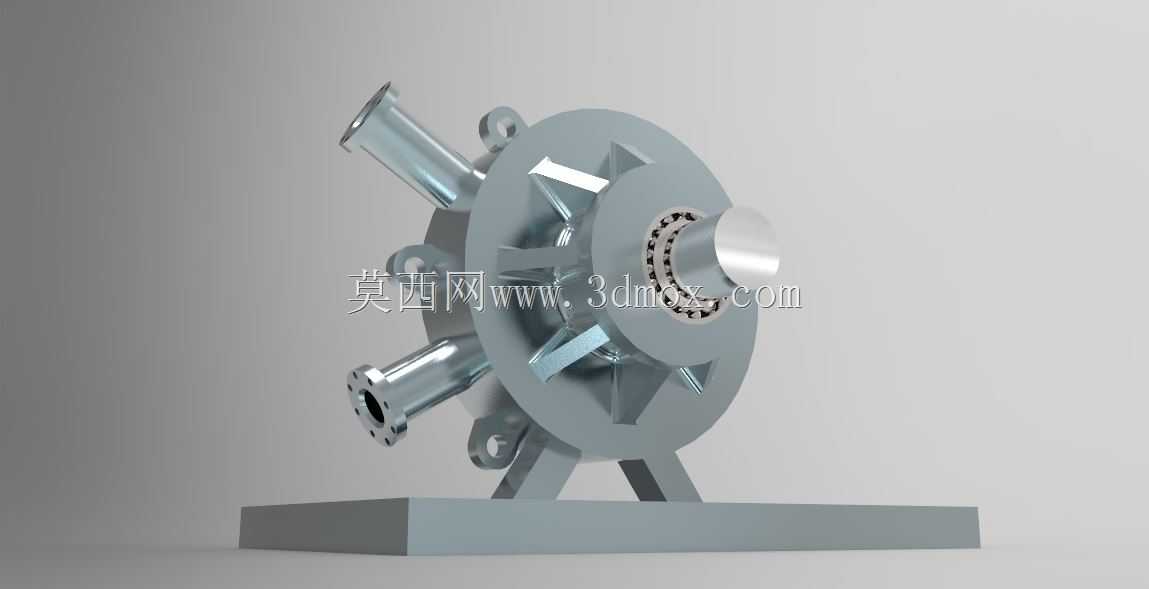

　　在流体输送与低压液压回路的工程场景里，这类带方形安装法兰的叶片泵是小流量工况下的常用动力元件，常见于实验室小型流体循环系统、教学演示台架、小型机床的润滑供油回路，以及部分便携液压工具的动力单元中，区别于大流量工业离心泵的开式叶轮结构，这类叶片泵依靠转子槽内的可滑移叶片与定子内腔的偏心距变化，在转子转动过程中形成密闭容腔的容积变化，完成吸油与压油的动作，输出压力相对平稳，流量脉动比齿轮泵更小，适合对压力波动有一定要求的低压回路。从结构设计来看，整个泵体采用一体化铸造的方形安装底座，底座上预留四个对称布置的安装通孔，孔位公差按照通用安装标准设计，可直接适配常规的型材安装面或设备预留安装台，不需要额外加工转接板，安装时只需保证泵轴与驱动电机轴的同轴度误差在允许范围内，就能避免运行过程中的轴封磨损与异常振动。泵体的进出油口采用侧置式管接头结构，接口朝向垂直于泵轴轴线方向，管路布置时可以顺着设备侧壁走管，减少管路弯折带来的流阻损失，接口的管径匹配小流量工况的通流需求，不会出现通流过载导致的吸空问题。泵轴伸出端采用标准的光轴配合键槽结构，可直接连轴器对接驱动电机，也可以通过带轮进行远距离动力传输，轴伸处的密封采用组合式密封结构，兼顾静密封与动密封的密封性能，防止输送介质沿轴向外泄，同时避免外界粉尘进入泵腔内部磨损叶片与定子内腔。设计这类泵体结构时，首先要确定定子内腔的偏心距大小，偏心距直接决定泵的单转排量，

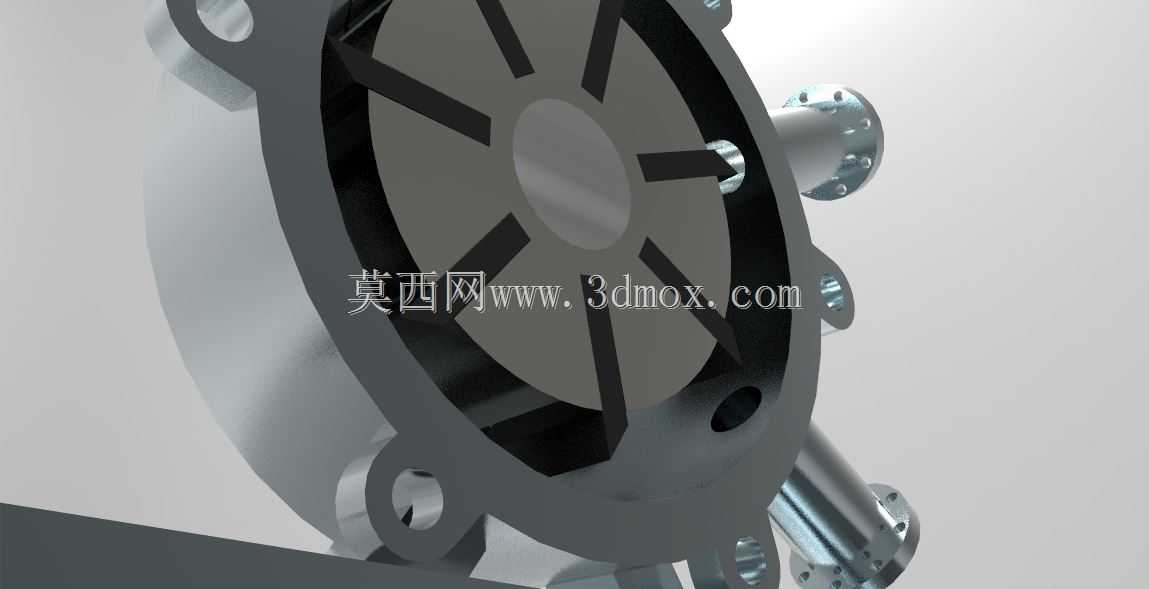

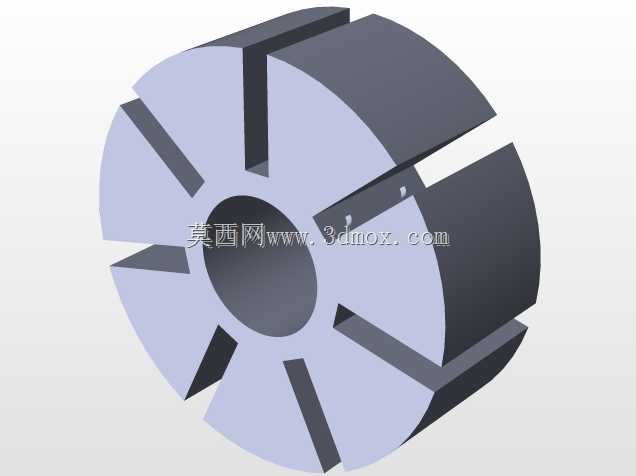

　　偏心距过小会导致排量不足无法满足工况流量需求，偏心距过大则会让叶片在转子槽内的滑移行程过长，加剧叶片与定子内壁的磨损，缩短泵的使用寿命；其次要匹配叶片的数量与厚度，叶片数量越多，输出流量的脉动率越低，但叶片数量过多会增大转子槽的加工难度，同时增加叶片与定子内壁的接触摩擦面积，降低泵的机械效率，常规小流量叶片泵的叶片数量多在8到12片之间，兼顾流量平稳性与加工经济性。转子与泵轴的配合采用过盈配合加平键周向固定，保证大扭矩传输时不会出现转子与泵轴的相对转动，转子槽的加工精度直接影响叶片的滑移顺畅度，槽壁的粗糙度要控制在合理范围内，粗糙度太高会增大叶片滑移阻力，太低则会影响叶片与槽壁之间的油膜形成，反而加剧磨损。

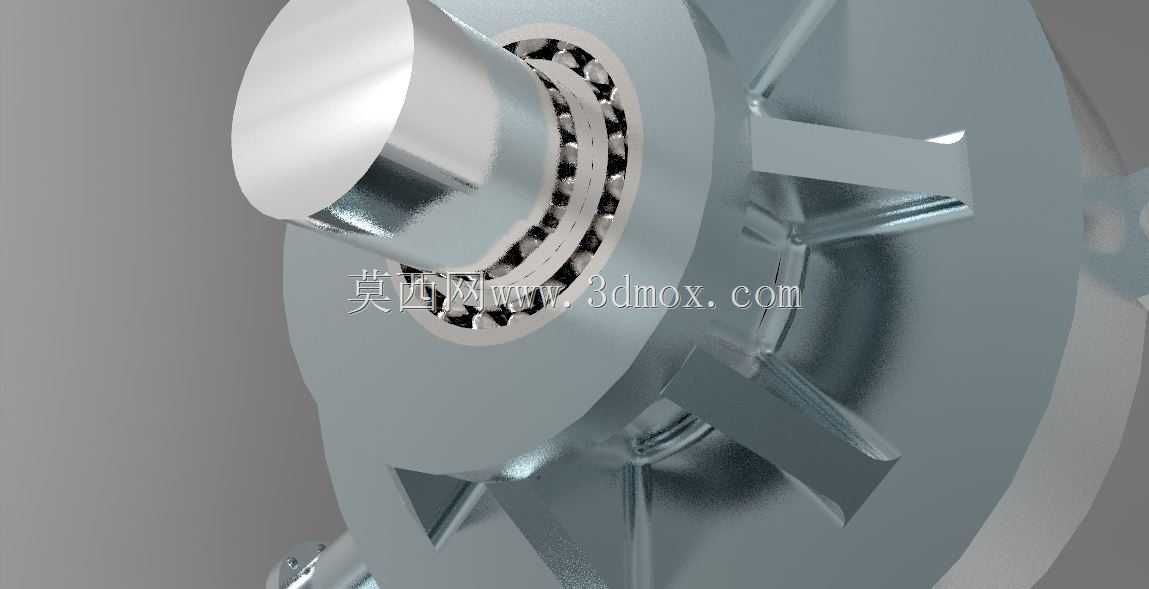

　　泵体的外壳采用分体式装配结构，前后端盖通过螺栓与泵主体连接，端盖与主体之间设置密封垫片，既保证装配时的同轴度定位，又防止泵腔内部的介质泄漏，端盖上预留的轴承安装位与泵轴上的轴承配合，为泵轴提供双支撑结构，相比单支撑结构，双支撑的轴系刚性更好，运行过程中轴的挠度更小，能有效降低轴封处的偏磨概率。从安装边界来看，方形底座的安装孔中心距按照通用小泵的安装尺寸设计，整体泵体的轴向尺寸控制在紧凑范围内，不需要占用过大的设备安装空间，进出油口的中心高度与底座安装面保持固定尺寸差，管路对接时可以直接采用标准高度的管接头，不需要额外调整管路高度。在实际选型应用中，这类泵适合输送粘度在一定范围内的清洁介质，不能输送含有固体颗粒的杂质流体，

　　否则会导致叶片卡滞、定子内壁划伤，最终造成泵的容积效率快速下降，因此在泵的吸油口端通常需要搭配精度合适的过滤器，过滤掉介质中的杂质颗粒。另外这类泵的额定转速有明确的适用范围，转速过低会导致离心力不足，叶片无法紧密贴靠定子内壁，无法形成有效的密闭容腔，出现吸油不足、压力建立不起来的问题；转速过高则会导致吸油侧的流阻过大，出现气蚀现象，产生异常噪音同时加剧内部零件的气蚀损坏。在三维建模过程中，这类泵的结构需要重点关注转子槽的角度与叶片的滑移行程匹配，以及定子内腔的偏心曲线加工精度，建模时要保证叶片在整个转动周期内都能完全贴靠定子内壁，同时不会出现叶片从转子槽中脱出的情况，装配时要预留合理的轴向间隙，间隙过大会导致内泄漏增大，容积效率降低，间隙过小则会出现端盖与转子端面的摩擦，增大运行阻力甚至出现卡滞。
