气动六缸星形径向引擎结构设计

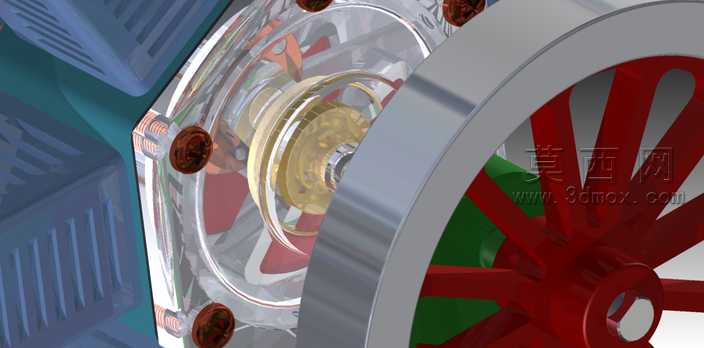

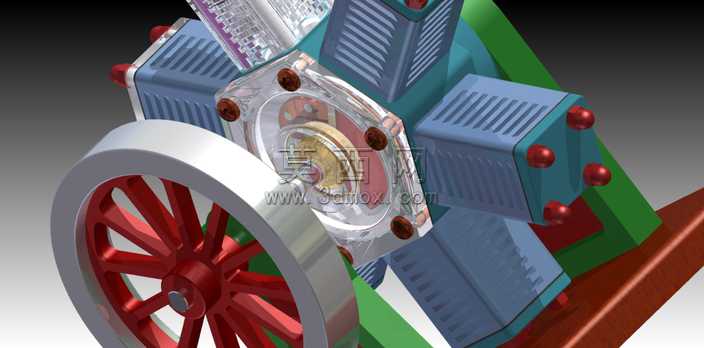

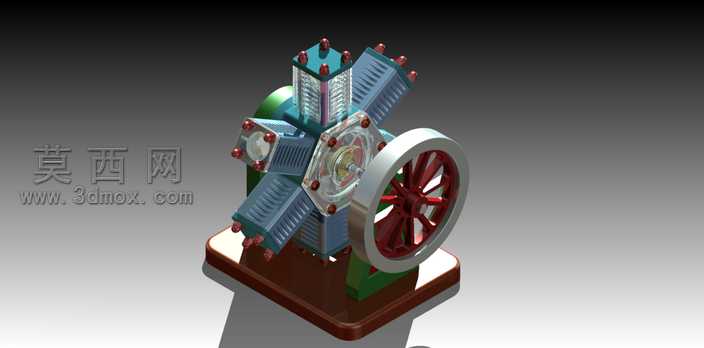

本作品为气动六缸星形径向引擎的三维建模设计成果，整体采用径向星形布局完成结构搭建，六个气缸围绕中心曲轴呈均匀放射状排布，这种经典布局能够在紧凑的空间内实现多缸动力输出，有效平衡各缸做功时的惯性力，降低运行过程中的振动幅度。建模过程中对引擎的核心结构做了完整还原：中心区域设置透明视窗结构，可直观展示内部曲轴、连杆与活塞的传动配合关系，每个气缸独立设计散热鳍片结构，通过阵列排布的散热槽增大与空气的接触面积，适配气动驱动过程中的散热需求。缸体连接部位采用红色球形紧固件做细节刻画，既还原了实际装配中的紧固结构，也通过色彩区分强化了模型的视觉层次感。输出端搭配大尺寸辐条式飞轮，红色辐条与银色轮缘形成鲜明的材质对比，飞轮自身的转动惯量可储存做功冲程的能量，带动曲轴平稳越过止点，保障引擎运转的连续性。材质渲染阶段针对不同部件做了差异化处理：气缸主体采用哑光蓝灰色金属材质模拟铸铁缸体质感，透明视窗使用高透亚克力材质并添加轻微折射效果，紧固件采用亮面红色烤漆材质，飞轮轮缘做抛光金属质感处理，支撑底座采用绿色与棕色的哑光工程材质区分机架与安装基座，整体渲染光影柔和，结构边界清晰，各部件的装配关系一目了然。设计过程中优先保证各运动部件的干涉校验，活塞在气缸内的往复行程、连杆与曲轴的铰接转动范围、飞轮与缸体的安全间隙都经过参数化调整，确保结构逻辑符合气动引擎的实际运行原理，既可以作为机械原理教学的直观演示模型，也可为小型气动动力装置的结构设计提供参考。
