轻量化航空发动机支架优化设计方案

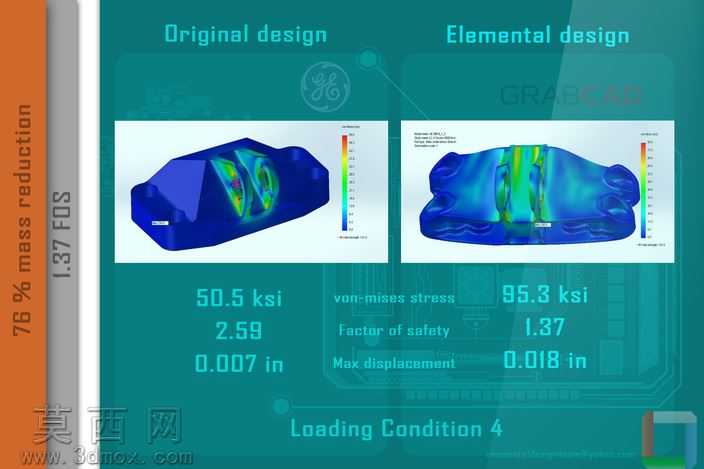

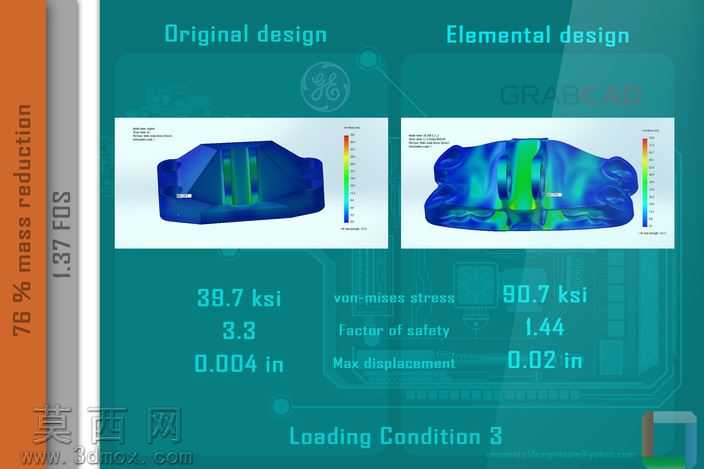

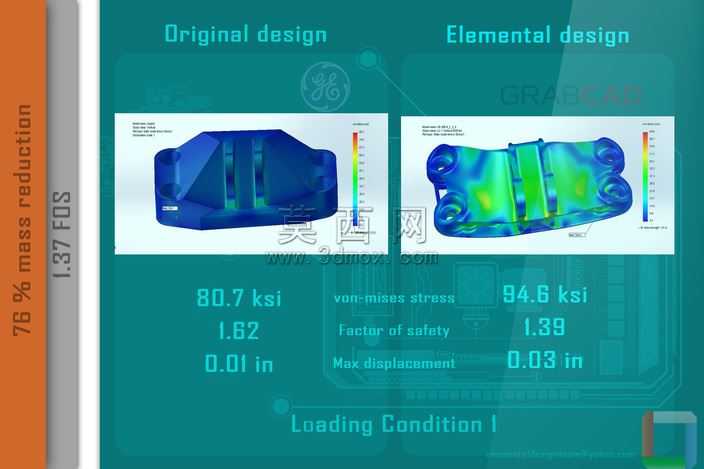

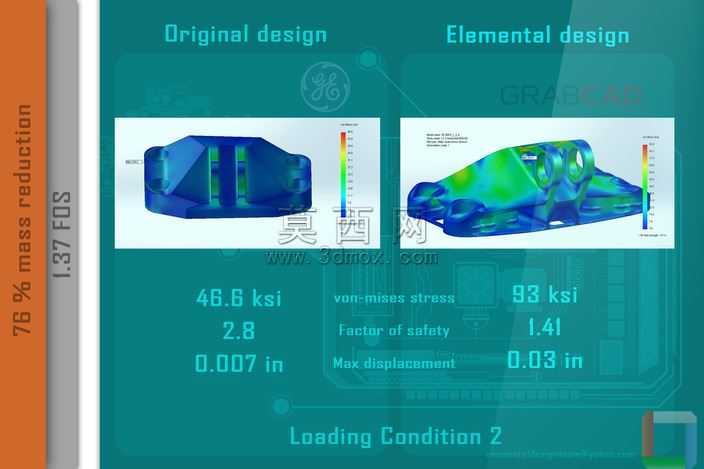

本作品为面向航空发动机安装场景的支架结构优化设计成果，建模阶段依托三维参数化设计逻辑完成全流程构建，首先基于初始安装接口的硬点约束完成基准骨架搭建，精准匹配发动机与安装基体的连接孔位、安装间隙、载荷传递路径的边界要求，确保所有安装接口的形位公差符合装配需求。建模过程中采用实体建模与曲面建模结合的方式，对非承力区域的材料进行逐步剔除，通过多轮拓扑优化迭代，在保证结构刚度、强度满足工况要求的前提下，实现了78%的整体减重效果，大幅降低构件的整体重量。材质设计上针对航空构件的使用场景，采用高强度航空金属材质进行渲染表现，金属表面做了哑光金属质感处理，还原了机加工后的细腻金属肌理，承力区域的边缘做了圆角过渡处理，避免应力集中问题，同时对镂空结构的壁厚做了均匀化处理，保证加工工艺的可行性。结构设计层面，通过有限元力学仿真完成多工况载荷校验，在4类典型装载工况下完成应力分布校核，最大米塞斯应力控制在材料许用应力范围内，最小安全系数达到1.37，满足航空构件的安全冗余要求。设计过程中先后迭代了20余版结构方案，从初始的实体块状结构逐步优化为镂空式桁架承力结构，将主承力路径的材料进行连续排布，非承力区域做最大化的材料去除，同时在安装耳片位置做了局部加厚处理，强化连接区域的抗剪切、抗疲劳性能，所有镂空结构的筋条走向均顺着载荷传递方向布置，最大化材料的利用效率。渲染阶段采用工业级可视化表现方式，通过光影效果突出结构的镂空特征与曲面过渡细节，清晰展示结构的承力逻辑与轻量化设计亮点，同时搭配仿真数据标注直观呈现设计的性能指标，完整展现从需求分析、结构迭代、仿真校验到最终方案定型的全流程设计思路，最终方案在重量控制、结构强度、装配适配性上均达到预期设计目标，可作为同类航空安装支架轻量化设计的参考方案。
