雷米尼卡式滑轮传动组件结构设计

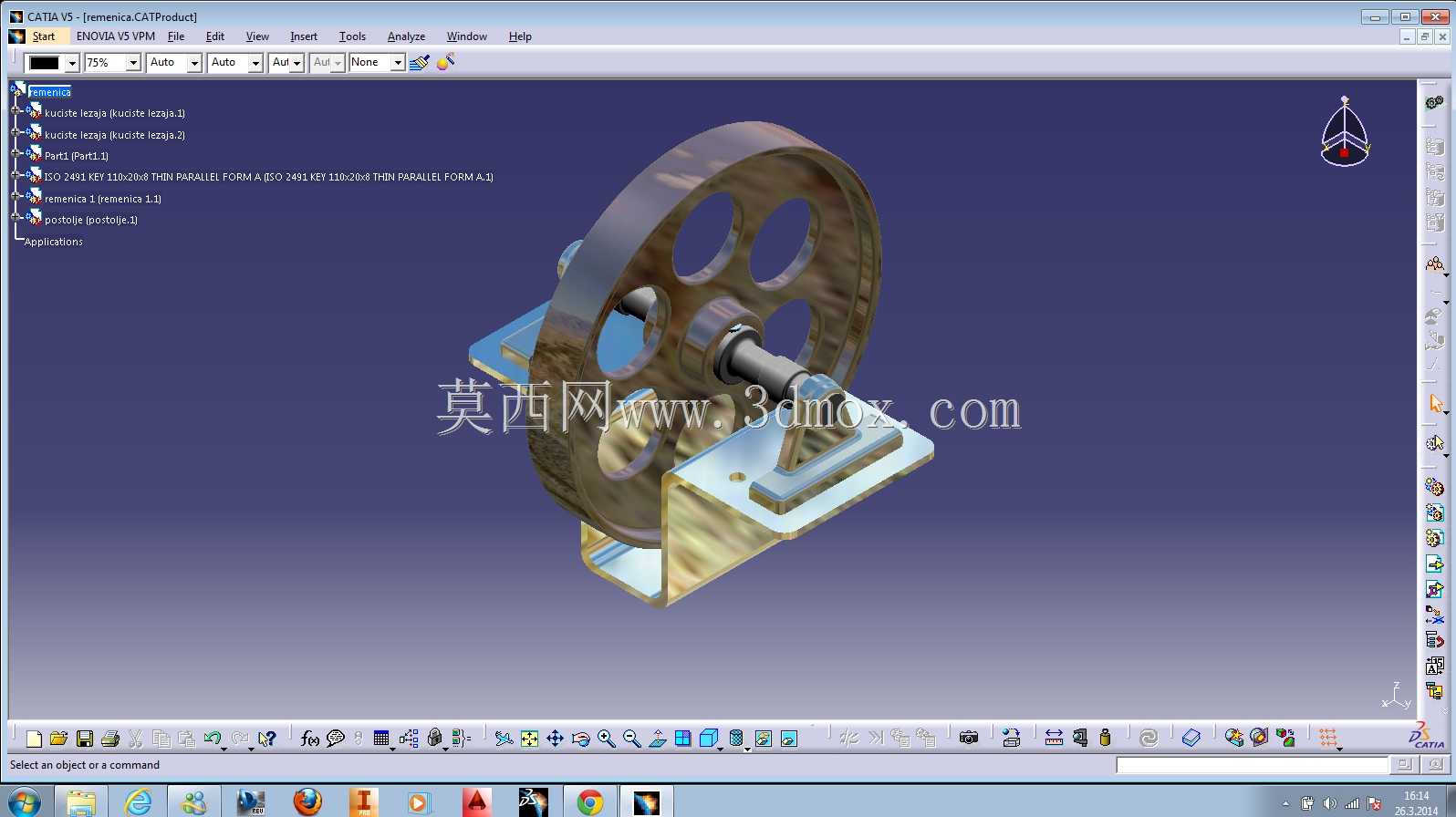

　　在轻工物料输送、小型实验台动力传递、老式纺织机械张力调节这类对传动平稳性有一定要求的场景里，雷米尼卡结构的滑轮组件一直是很实用的传动导向部件，和普通单片滑轮不同，这类带支架底座的一体式滑轮组，不需要现场额外拼装配重与支撑结构，拿到对应安装位就能完成固定，省去了零散件配对的调试时间。从结构设计逻辑来看，这个滑轮组件采用了带加强筋的铸铁式底座，底座上预留了两个对称的安装支耳，支耳上开有同轴的轴承安装孔，轮轴直接贯穿两个支耳完成定位，轴端没有采用外露的卡簧结构，而是用和支耳一体铸造的轴端挡边做限位，避免长期运行中卡簧脱落导致轮体窜动的问题。轮体本身采用了大直径轮缘设计，轮缘表面做了微弧的绳槽处理，适配棉绳、钢丝牵引绳、

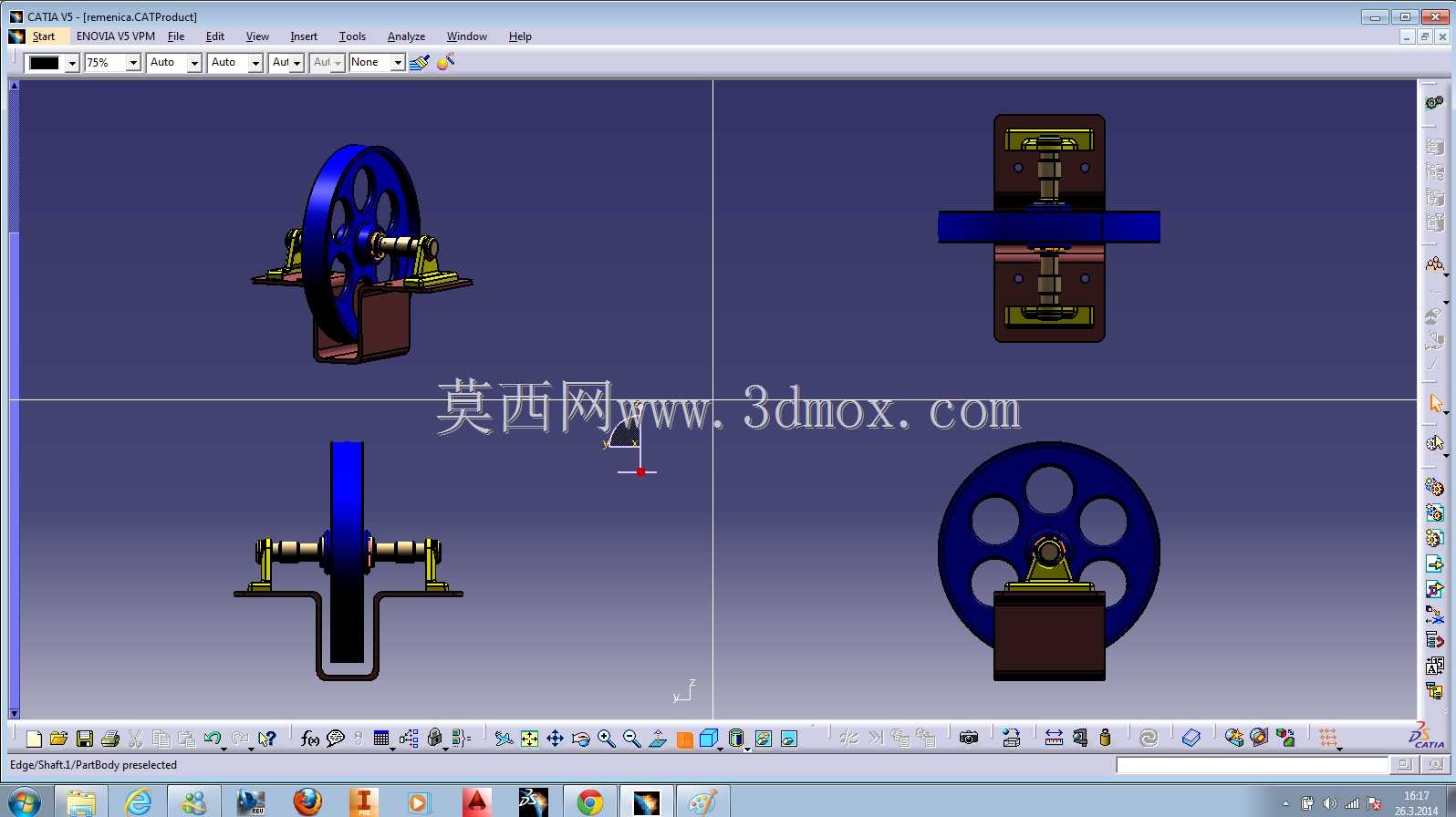

　　平皮带三类不同的传动介质，绳槽的深度控制在轮体半径的六分之一，既可以防止传动介质在运行中脱槽，又不会因为槽深过大增加绳体的弯折磨损。从安装边界来看，底座的底部是平整的安装面，两个安装支脚的间距控制在常规工业铝型材的槽距范围内，可以直接通过T型螺栓固定在40系列、45系列的工业铝型材框架上，不需要额外加工转接板；轮体的顶部距离底座安装面的高度，预留了足够的穿绳操作空间，就算是带接头的牵引绳，也能顺利绕过轮体不会和支架产生干涉。四个视图分别对应了组件的不同安装姿态，不管是水平轴正装、水平轴倒装、垂直轴侧装还是悬臂式安装，这个组件的支架结构都能提供足够的支撑刚度，不会因为受力方向变化出现支架变形的问题。在实际选型应用中，

　　这类滑轮组件常被用在小型起重装置的导向端、自动化生产线的物料拉拽机构、教学实验台的力学演示装置里，因为轮体和支架是一体式装配完成的，现场安装时只需要固定底座，穿入传动介质就能完成调试，不需要现场组装轴承、轮轴、支架这些零散部件，能大幅缩短现场装配的周期。设计时特意将轮轴的中心和底座的重心线做了重合处理，不管是承受垂直方向的载荷还是水平方向的侧向拉力，底座的受力都能均匀传递到安装面上，不会出现偏载导致的固定螺栓松动问题。轮体侧面做了五个均匀分布的减重孔，在保证轮体整体刚度的前提下，降低了轮体自身的转动惯量，就算是小功率的驱动源也能轻松带动轮体转动，不会因为轮体自重过大出现启动卡顿的问题。支架的两个支耳和底座之间做了圆弧过渡的加强结构，

　　避免应力集中在支耳和底座的连接位置，就算长期承受交变载荷，也不会出现支耳断裂的失效问题。在维护层面，这个结构的轮轴和支耳之间采用的是自润滑铜套，不需要定期加注润滑脂，长期运行也不会出现轴孔磨损的问题，适合用在不方便频繁维护的封闭式设备内部。从尺寸适配性来看，轮体的绳槽宽度可以适配直径3mm到8mm的各类牵引绳，覆盖了大部分小型传动场景的介质尺寸需求，不需要针对不同绳径更换轮体，提升了组件的通用适配性。
