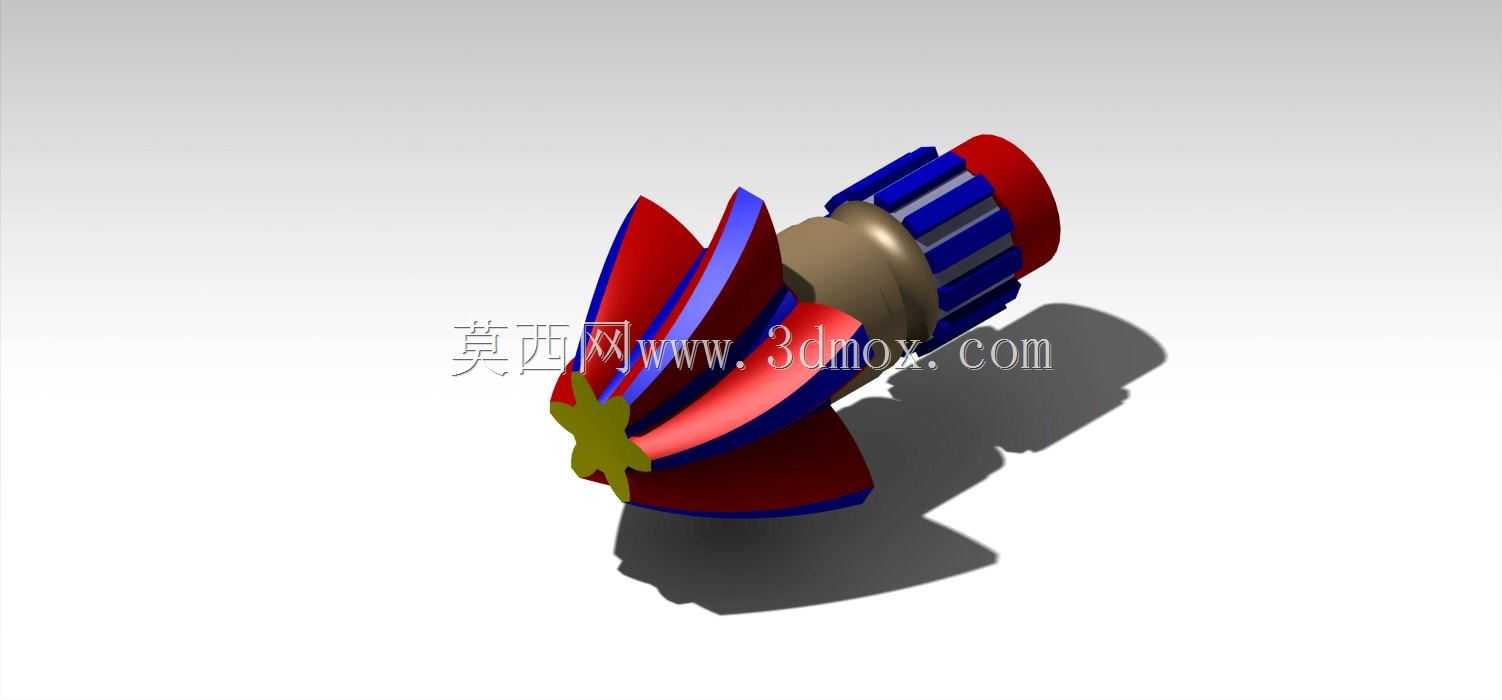

带花键轴段的精密斜齿传动构件

　　在中小功率传动的动力换向、扭矩传递场景中，这类集成花键轴段的斜齿构件是很常见的核心传动零件，和普通直齿传动件相比，斜齿的啮合过程是逐步切入、逐步脱开的，不会出现直齿传动那种整齿突然撞击啮合的情况，运行过程中的冲击、振动和噪音都会小很多，很适合用在对传动平稳性有要求的仪器仪表、小型动力输出单元里。从结构设计来看，这个构件把传动齿段和连接轴段做成了一体式结构，齿部采用螺旋角设计，啮合重合度比同参数直齿高30%左右，每一个时刻同时参与啮合的齿数更多，单齿承受的载荷被分摊，整体承载能力比同模数同齿宽的直齿构件更强，适合中高转速下的持续动力传递。齿端做了小倒角修缘，避免装配过程中齿边磕碰产生毛刺，也能减少啮合起始阶段的边缘接触应力，

　　降低长期运行后的齿面点蚀风险。和齿部相连的是花键连接段，采用矩形花键结构，相比单键连接，花键的多齿均匀承载特性可以传递更大的扭矩，同时对中性更好，装配时可以保证齿部和配套传动件的同轴度，减少高速转动时的偏心振动，花键段的长度预留了足够的轴向窜动间隙，适配装配时的轴向定位调整，也能补偿热胀冷缩带来的轴向尺寸变化。花键段末端的圆柱轴段是轴承安装位，直径和标准深沟球轴承的内圈尺寸匹配，轴肩位置做了过渡圆角，避免应力集中，安装轴承时可以靠轴肩实现轴向定位，保证整个构件转动时的支撑刚度。齿部的齿向螺旋角经过匹配设计，和配套啮合的从动件参数完全适配，啮合侧隙控制在合理范围，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小导致运转卡滞、

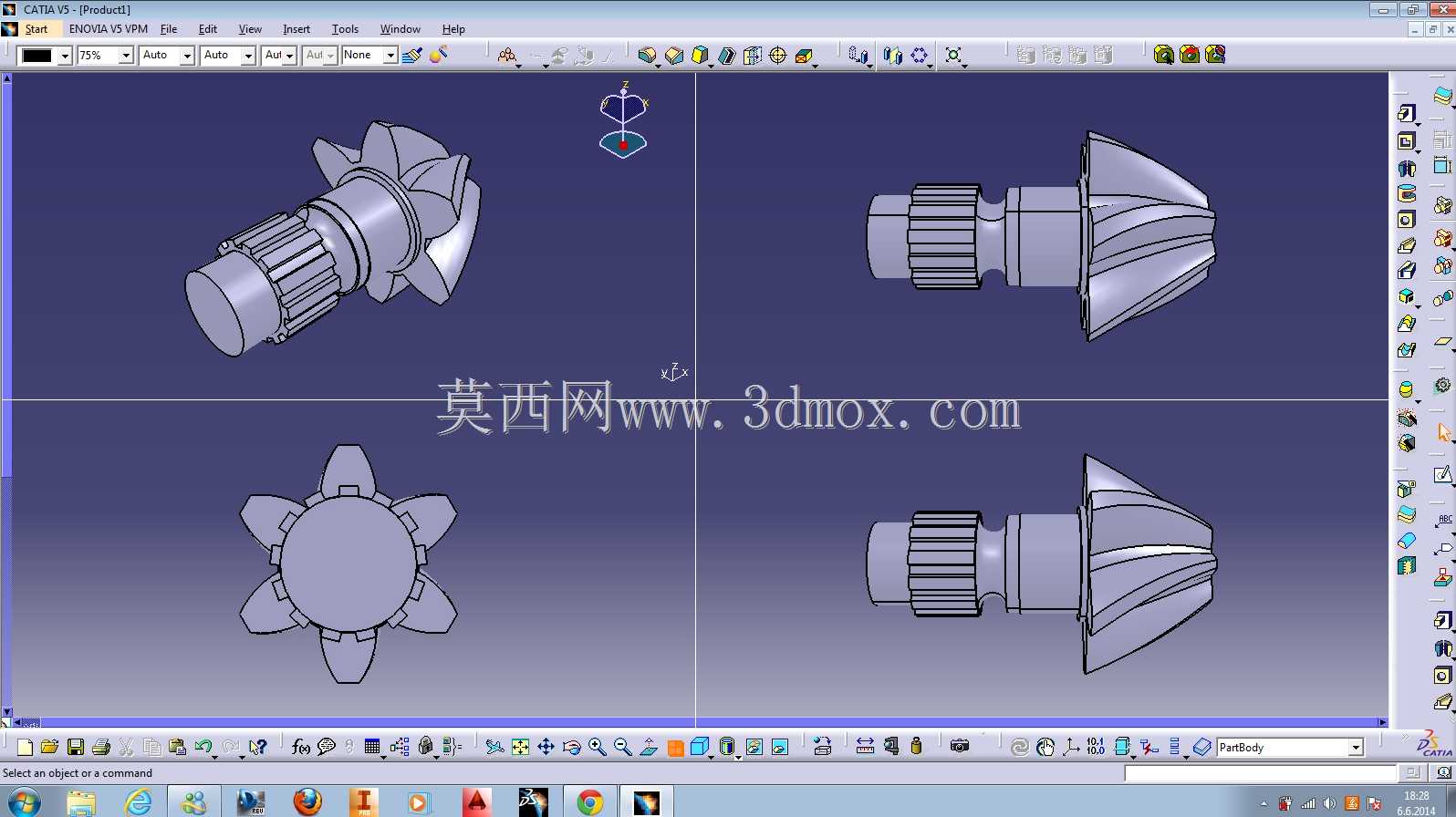

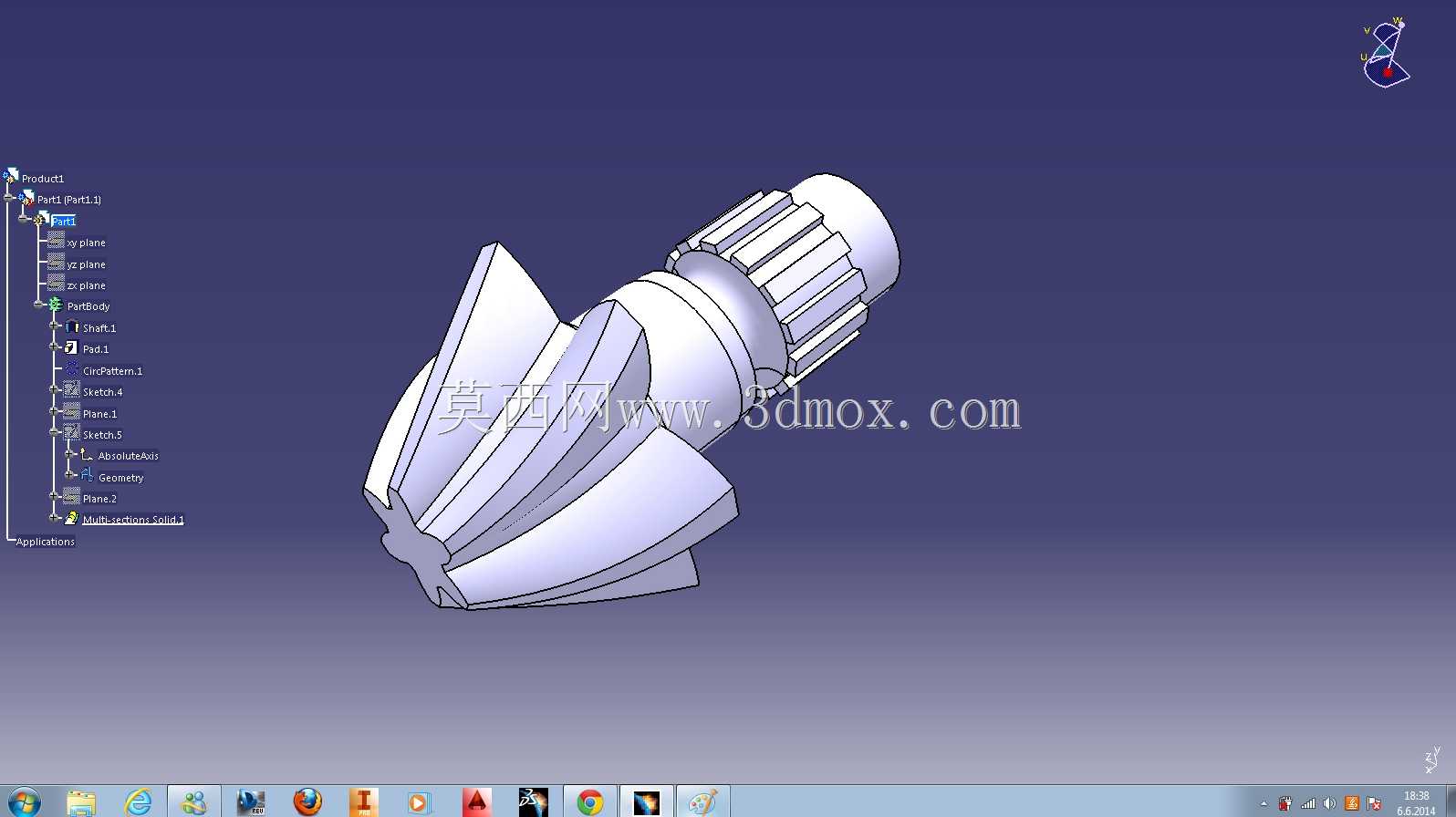

　　润滑脂无法进入啮合面。实际应用中，这类构件常出现在小型精密传动箱、仪器仪表的动力输入单元、小型执行机构的传动链路里，比如检测仪器的进给传动、小型阀门的驱动传动、精密设备的调向传动等场景，安装时需要保证两端支撑轴承的同轴度，避免齿面出现偏载，导致局部磨损过快。建模过程中，齿部的渐开线齿形是通过参数化生成的，严格按照标准齿廓参数绘制，螺旋线扫掠生成齿体后做了布尔合并，齿根位置做了圆角过渡，和实际加工的齿根应力释放结构一致，花键段的键齿尺寸按照标准花键参数绘制，键侧的配合面做了公差预留，和实际加工的装配要求匹配，整个构件的外形尺寸紧凑，轴向总长度和最大外径都控制在小型传动单元的安装边界内，不需要额外扩大传动箱的内部空间就能直接适配替换。

　　从装配逻辑来看，整个构件从轴端依次装入轴承、密封件、定位套后，斜齿段和配套的从动齿啮合，花键段可以连接联轴器或者其他动力输入件，动力从花键段输入后，通过斜齿啮合把扭矩传递给从动端，整个传动链路的传动效率可以达到98%以上，长期运行的磨损量小，维护周期更长。和分体式的齿轮加轴的结构相比，一体式结构省去了齿轮和轴之间的键连接、过盈配合等装配环节，避免了键连接带来的应力集中和装配误差，整体刚性更好，适合在安装空间受限、传动精度要求较高的场景下使用，齿面的啮合接触区经过设计优化，满载时接触斑可以覆盖齿面70%以上的区域，不会出现局部接触应力过大导致的早期失效。
