这套曲柄滑块联动结构,是机械传动领域里最经典的平面连杆机构衍生构型,日常在轻工自动化生产线、小型冲压送料装置、物料分拣摆臂机构里都能见到它的实际应用,核心作用是把旋转动力转化为指定行程的直线往复动作,或是反过来把直线推拉输入转化为定轴旋转输出,相比齿轮齿条、丝杠导轨这类直线传动方案,它的结构组成更简单,加工装配门槛更低,在中低速、轻载的往复动作场景里,维护成本优势非常明显。

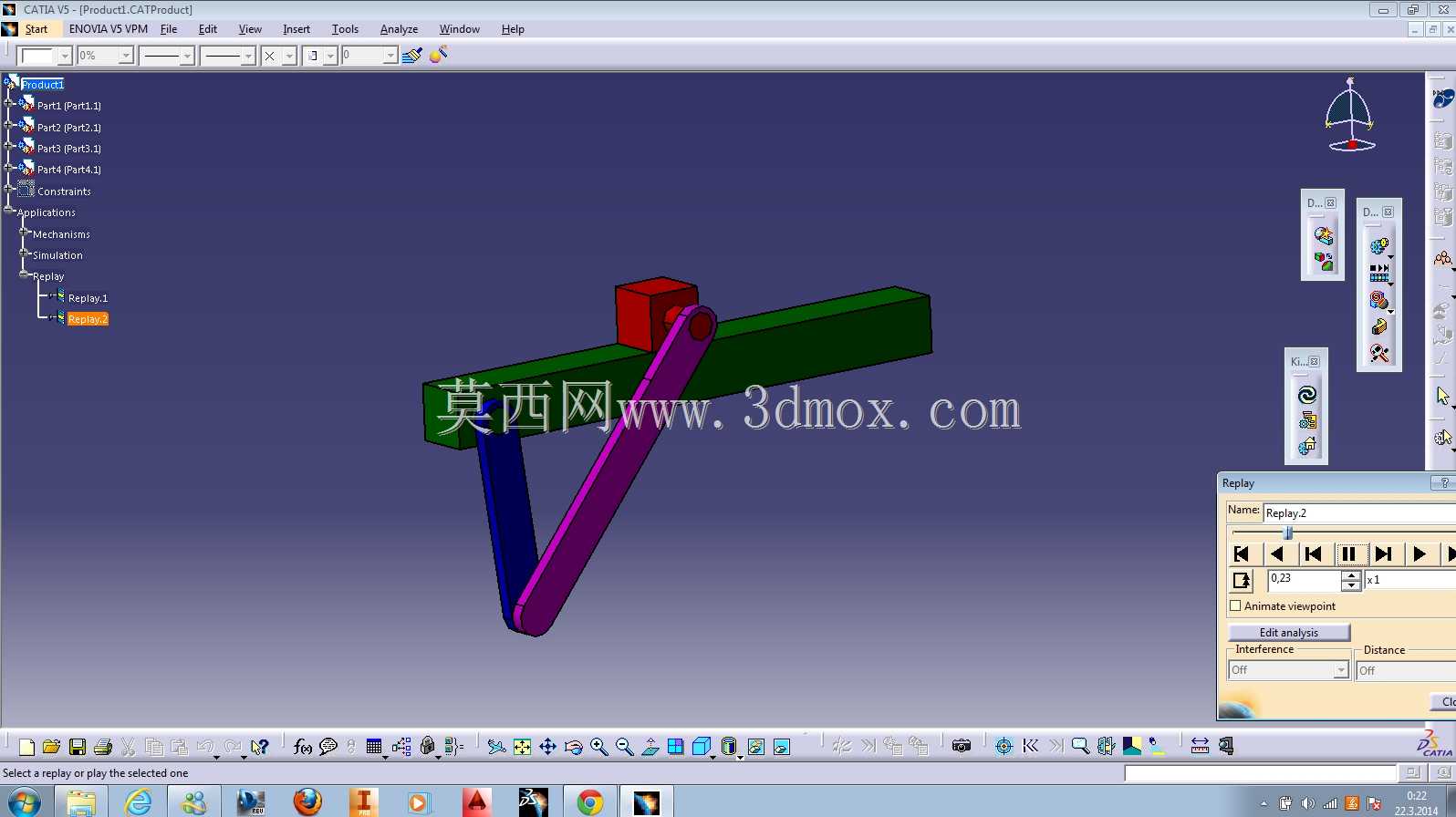

从实际设计逻辑来看,这套结构的核心参数匹配首先要确认滑块的有效工作行程,也就是绿色长导轨件上滑块的可移动距离,设计时要先根据现场安装的边界空间,确定导轨的总长度,预留出两端10%左右的极限位置余量,避免滑块运行到行程端点时和机架硬碰撞。紫色的连杆是整个机构的力传递核心,长度参数直接决定了滑块的行程大小,连杆两端的铰接孔同轴度公差要控制在IT7级以内,不然运行时会出现卡滞、别劲的问题,长期运转还会加剧铰接销轴的磨损,缩短整套机构的使用寿命。蓝色的支撑摆臂是用来约束连杆运动轨迹的辅助构件,它的固定铰接点位置要反复校核,既要保证整个运动过程中连杆没有死点位置(除非是特意利用死点做锁紧的特殊场景),还要让机构的传动压力角始终控制在许用范围内,一般工况下压力角不要超过40度,重载场景还要再压低到30度以内,不然动力输入的损耗会大幅升高,甚至出现驱动力不足无法推动滑块的问题。
红色的滑块部件和绿色导轨的配合间隙要控制合理,间隙太小容易因为加工误差、热胀冷缩出现卡滞,间隙太大则会让往复运动的回程误差超标,影响末端动作的定位精度,一般普通冷轧钢材质的导轨和滑块,配合间隙取0.02-0.05mm即可,如果是用在有粉尘、切削液的车间场景,还要在滑块两端加装防尘刮屑片,避免杂质进入配合面加剧磨损。
从安装边界来看,整套机构的固定点一共有三处,分别是蓝色摆臂的下端铰接座、绿色导轨的两端安装位,这三个固定面的平面度要控制在0.1mm以内,安装时要先把导轨找正固定,保证导轨的直线度符合要求,再依次装配摆臂、连杆、滑块,手动盘车检查整个行程范围内有没有卡滞点,确认运动顺畅之后再锁紧所有铰接处的紧固件,铰接销轴处要预留润滑脂注油通道,定期补脂减少磨损。
这套结构的功能扩展性很强,在滑块上加装推板就可以做工件的短距离推送,加装检测头就可以做往复检测动作,在摆臂的转轴上加装扭簧还可以实现单向的复位功能,不需要额外增加复位弹簧或者动力源,在很多低成本自动化改造场景里,这种结构不需要高精度的加工设备就能制作,普通的铣削、钻削设备就能完成所有零件的加工,非常适合小型设备的动作单元设计。做运动仿真的时候要注意,所有铰接副的摩擦系数要根据实际选用的销轴材质设置,比如钢对钢无润滑的摩擦系数取0.15左右,有润滑的话取0.08,这样仿真出来的驱动力数据才更贴近实际使用情况,不会出现仿真能顺畅运行、实际做出来卡滞动不了的问题。另外设计时还要校核连杆的抗弯强度,因为连杆在传动过程中承受的是二力杆载荷,如果杆的直径选的太小,高速运行时会出现杆的弯曲变形,导致整个机构的运动轨迹偏移,甚至出现连杆断裂的故障,一般轻载场景下用45号钢做连杆,直径按行程的1/20选取就能满足强度要求,重载场景还要再做有限元强度校核,确认最大应力点在材料许用应力范围内。
