在乘用车辆底盘悬挂系统的实际装配场景中,这类大梁构件承担着连接轮边摆臂与车身承载基座的核心作用,日常行驶过程中需要持续传递路面经减震器传导的纵向、横向载荷,同时在车辆过弯、经过颠簸路面时,还要承受瞬时的扭转力矩,对结构的刚度与抗疲劳性能有较高要求。从实际使用场景来看,该构件多用于紧凑型前驱车型的前悬挂麦弗逊结构配套,一端的筒状安装位用于套装减震器支柱总成,通过过盈配合加螺栓锁紧的方式实现固定,另一端的分叉式连接耳则通过球头销与转向节相连,中间的臂身结构需要避让刹车管路、轮速传感器线束以及半轴的运动包络,避免车辆在极限转向、减震器全行程压缩时出现运动干涉。设计这类构件时,首先要结合整车的轮距、悬挂行程参数确定两端安装位的中心距,
筒状安装位的内径需要匹配对应减震器支柱的外径,公差控制在H7级别,保证装配后既不会出现松旷异响,也不会因为过盈量过大导致压装时筒身变形。臂身的截面采用变厚度设计,靠近筒状安装座的位置厚度更大,因为该区域是应力集中的核心区域,有限元分析时需要重点校核垂直冲击载荷下的应力分布,确保最大应力值低于材料屈服强度的70%,预留足够的安全余量;靠近连接耳的位置则适当减小壁厚,在保证结构强度的前提下控制整体重量,符合底盘轻量化的设计趋势。分叉式连接耳的两个安装孔同轴度需要控制在0.02mm以内,否则球头销装配后会出现卡滞,长期使用会加速球头磨损,导致底盘松散、跑偏等故障。外形尺寸方面,该构件整体长度根据配套车型的悬挂几何设定,

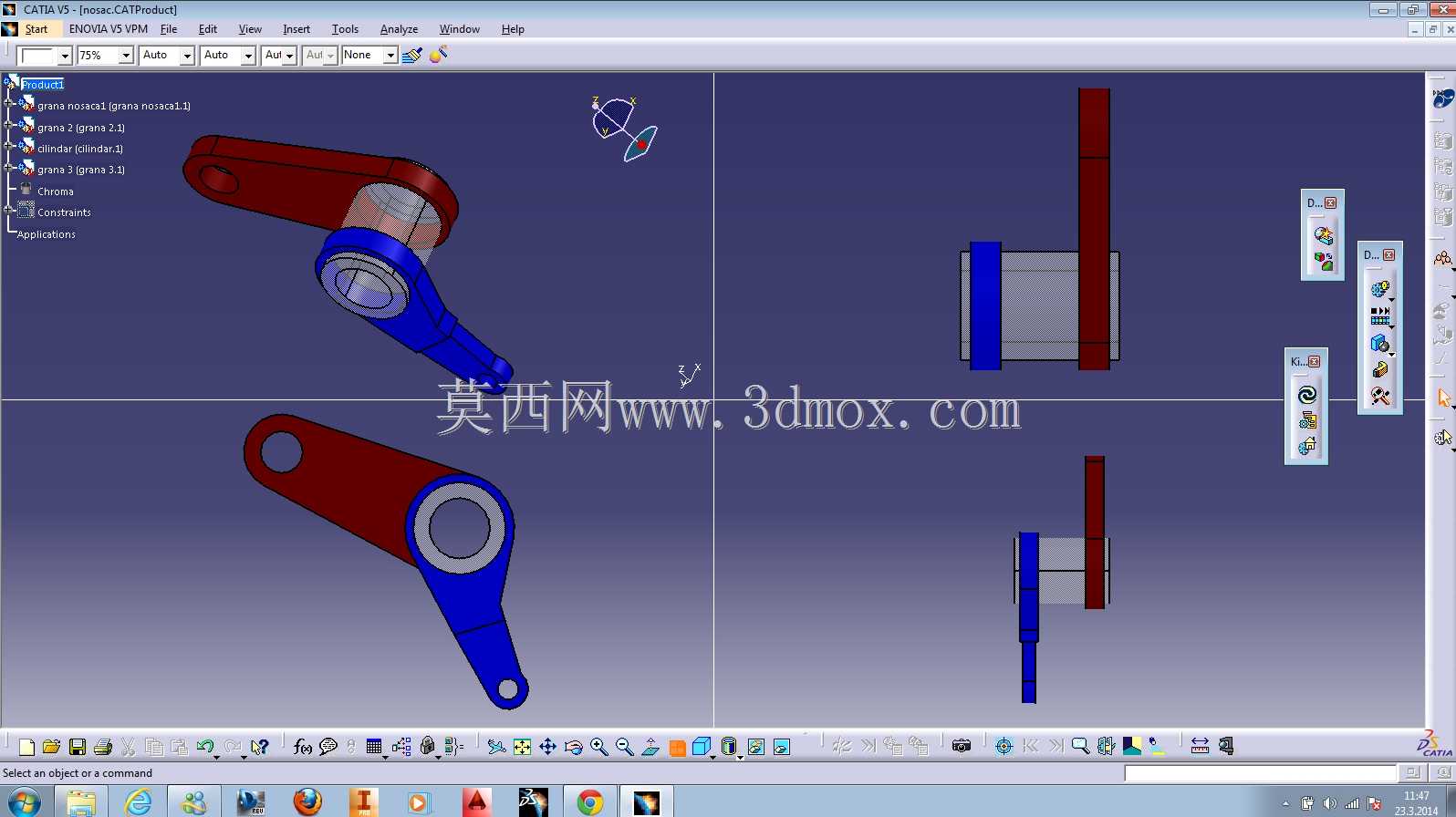

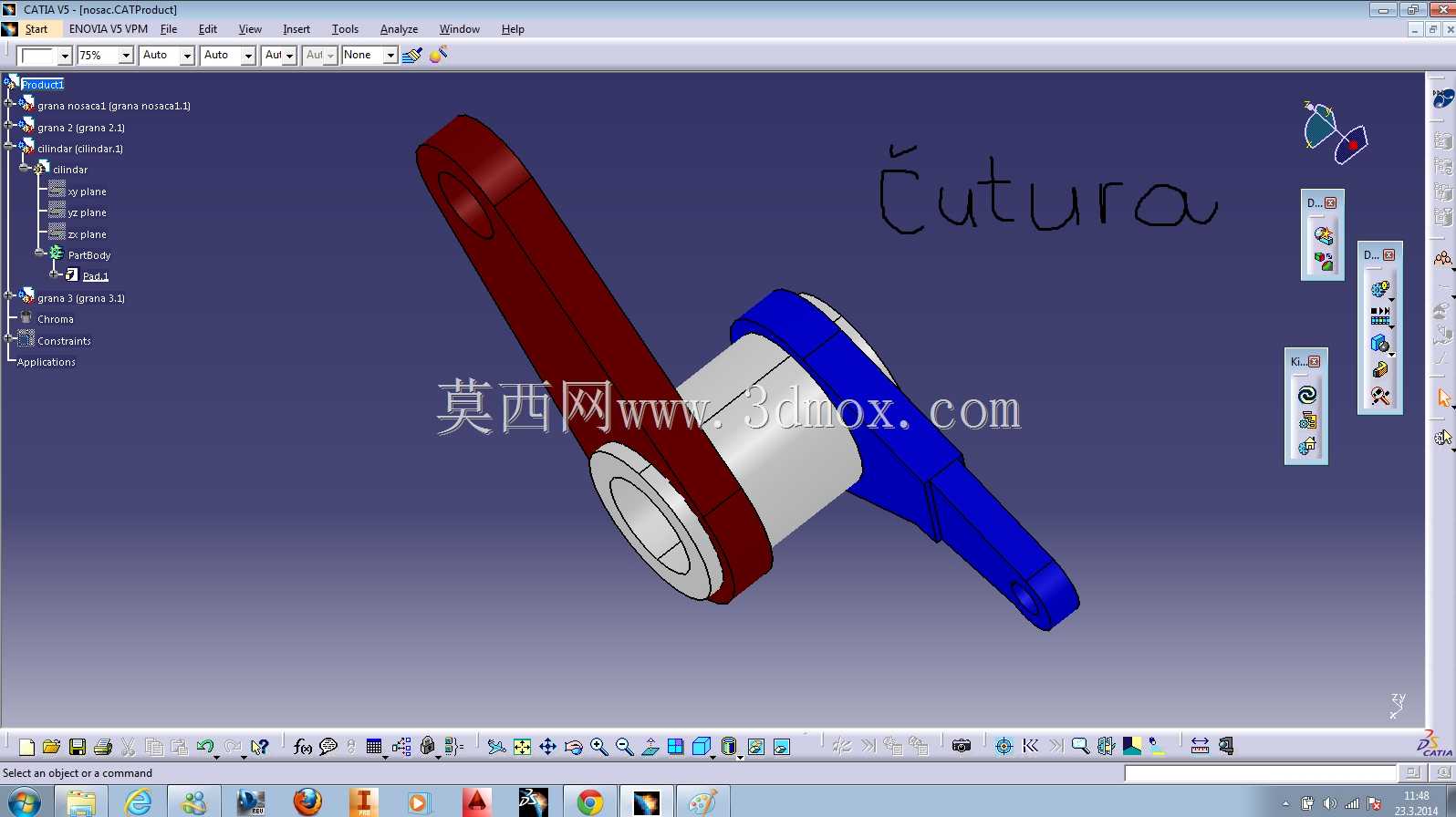

筒状安装位的轴向长度需要覆盖减震器支柱的配合段,同时预留防尘套的安装空间,臂身的弯折角度需要结合车轮跳动时的运动轨迹反复校核,确保减震器从最大拉伸到最大压缩的全行程内,大梁与周边的刹车卡钳、轮拱内衬都保持至少10mm的安全间隙。安装边界上,筒状安装位的上端需要预留减震器顶胶的安装平面,平面的平面度公差不超过0.05mm,保证顶胶装配后受力均匀,不会出现偏磨;连接耳的端面需要加工出定位沉台,与球头销的法兰面贴合,装配时螺栓的拧紧力矩需要符合整车厂的规范,既要保证连接可靠,也不能因为力矩过大导致连接耳变形。实际建模过程中,需要先搭建悬挂的运动学骨架,确定各个硬点的坐标位置,再基于硬点生成基础的实体结构,之后对各个过渡位置做圆角处理,
避免尖锐棱角导致的应力集中,圆角半径一般不小于壁厚的1.5倍。对于臂身与筒状座、连接耳的衔接位置,需要做加筋处理,筋的高度根据应力分布结果调整,不需要全程等高等厚,在应力较小的区域可以适当减小筋的尺寸,进一步优化重量。建模完成后还需要模拟实际装配状态,检查与周边零部件的间隙,尤其是车辆满载转向到极限位置时,要确认大梁不会蹭到轮胎内侧或者刹车管路,这类干涉问题在实车装配后再整改会耗费大量的成本,所以在三维设计阶段就要通过运动仿真完成全行程的干涉检查。另外,该构件的表面处理一般采用电泳加喷塑的工艺,建模时不需要额外体现涂层厚度,但在标注安装尺寸时要考虑涂层的影响,配合面的尺寸需要预留涂层的厚度余量,避免装配时出现尺寸超差。从维修替换的角度来看,这类大梁属于底盘易损件,长期使用后如果出现变形、裂纹,会直接影响车轮定位参数,导致轮胎偏磨、操控稳定性下降,所以设计时还要考虑拆装的便利性,连接耳的位置要预留足够的扳手操作空间,不需要拆卸周边其他部件就能完成螺栓的拆装,降低维修的工时成本。
