小型螺纹连接式安全阀爆炸结构展示

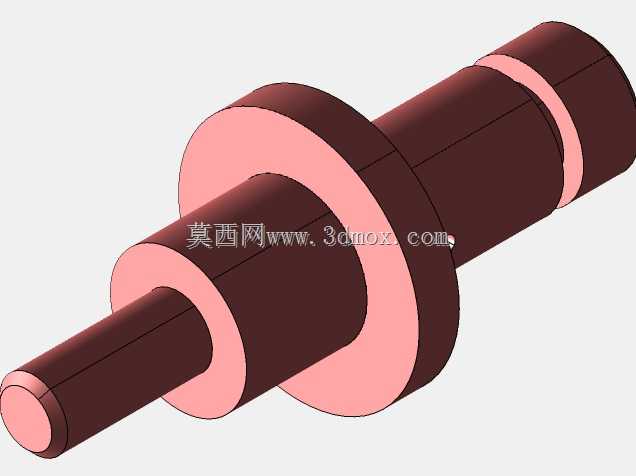

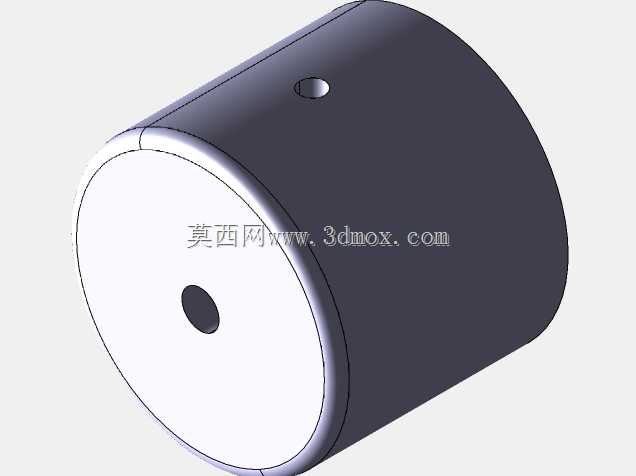

　　这款阀件的结构拆分展示，能清晰看到各组成零件的装配关系，从拆解状态可以分辨出阀体、阀瓣、弹簧、调节螺母、密封件、端盖这些核心组成部分，各零件的配合面公差设计直接决定了阀件的启闭精度与密封性能。在实际工业管路系统中，这类阀件属于被动式过压保护元件，通常安装在承压容器、压力管路、泵组出口、气动液压回路的旁通位置，当系统内部压力超过设定的安全阈值时，阀瓣会克服弹簧预紧力自动开启，泄放多余的介质压力，待系统压力回落至安全区间后自动闭合，避免管路、容器因超压出现破裂、泄漏甚至爆管事故，广泛应用在小型气动回路、家用供水系统、小型压力容器、实验装置气路这类对安装空间有严格限制的场景中。从结构设计逻辑来看，这款阀采用弹簧直接载荷式结构，

　　相比先导式安全阀结构更紧凑，零件数量更少，响应速度更快，适合低压小流量的压力保护场景，阀体采用外螺纹连接形式，安装时无需额外焊接法兰，直接拧入对应规格的管路内螺纹接口即可，安装边界占用空间小，适合在密集排布的阀组、狭小的设备舱内部署。设计过程中首先要确定的是弹簧的刚度参数，弹簧刚度直接匹配阀的开启压力与回座压力差值，刚度过大会导致开启滞后、泄放不及时，刚度过小则会出现回座压力过低、介质过度泄放的问题；阀瓣与阀座的密封面采用锥面配合设计，相比平面密封能在相同压紧力下获得更高的密封比压，降低低压工况下的内漏概率，同时锥面结构具备自动对中特性，装配时无需额外调整同轴度，降低装配难度。从外形尺寸来看，这款阀整体为细长型回转体结构，

　　最大外径位于阀体下部的六角拧动部位，方便使用标准扳手完成安装紧固，上部的调节螺母部位外径更小，预留了调节锁紧空间，整体轴向长度较短，不会在管路外侧形成过长的外伸结构，避免安装后与周边设备、管线产生干涉。各零件的材料选择也匹配常规工况需求，阀体采用金属材质保证结构强度，弹簧采用弹簧钢保证长期压缩下的弹力稳定性，密封件根据输送介质不同可更换橡胶、聚四氟乙烯等不同材质，适配水、压缩空气、低压油品等多种常见介质。在三维建模过程中，各零件的配合间隙需要严格控制，阀瓣与阀体内腔的导向间隙既要保证阀瓣升降动作顺畅无卡滞，又要避免间隙过大导致阀瓣倾斜、密封面偏磨；弹簧的建模需要准确还原有效圈数、节距、丝径参数，

　　保证虚拟装配后弹簧预压缩量与实际设计值一致，才能在后续的工程仿真中准确模拟阀的启闭压力特性。这类小型安全阀在实际选型时，除了匹配公称压力、开启压力参数，还要重点关注连接螺纹的规格、整体安装尺寸是否适配现场安装空间，很多小型设备内部阀件排布密集，若阀件轴向尺寸过长，很容易出现安装后与周边结构碰撞的问题，这款阀的紧凑结构设计刚好适配这类狭小空间的安装需求。另外从拆解结构可以看到，这款阀的零件全部采用同轴装配关系，没有复杂的偏心结构、异形连接件，后期维护拆解非常方便，无需专用工具即可完成弹簧更换、密封件更换等常规维护操作，降低了现场运维的难度与成本。在实际工况中，这类阀的泄放口通常需要连接泄放管路，将泄放的介质引导至安全区域，因此阀的出口端结构也设计了标准连接接口，可直接适配对应规格的泄放软管或硬管，避免泄放介质飞溅伤人、污染周边设备。
