带安装基座的接触式检测传感组件结构

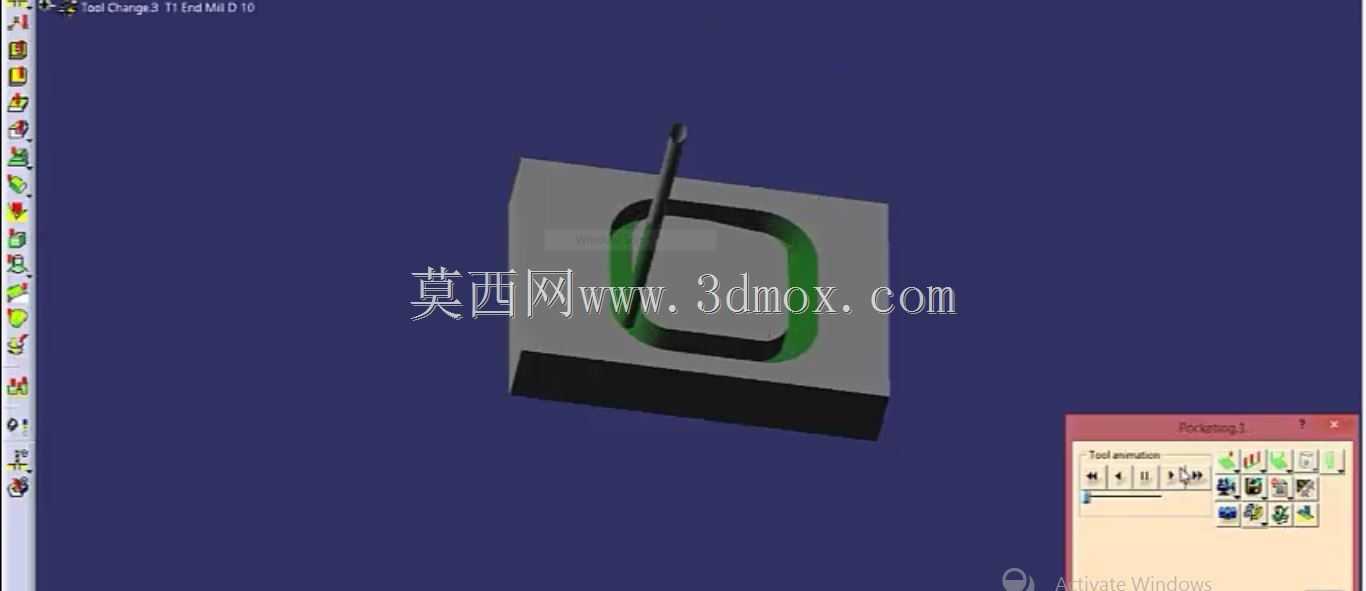

　　做设备集成的结构工程师都清楚，检测类传感组件的安装适配性，直接决定产线工位的检测稳定性，很多现场调试阶段的误触发、检测精度漂移问题，追根溯源都是传感元件的安装基座设计没考虑实际工况的边界约束。这套带安装基座的接触式检测传感结构，核心是把细长杆状的接触检测探头和块状安装基体做了一体化的结构适配，没有采用市面上常见的标准夹块拼接方案，而是直接在安装基座上加工出和探头外径匹配的沉孔安装位，探头插入后靠基座侧面的紧定螺钉完成径向锁紧，既避免了额外采购安装夹块的成本，也消除了拼接结构带来的装配累积误差。从实际应用场景来看，这类结构多用于精密装配工位的工件到位检测、小尺寸零件的尺寸分选、工装夹具的夹紧到位确认，尤其是在空间局促的工装内部，

　　不需要预留额外的夹块安装空间，基座本身可以直接通过螺栓固定在工装立板或者设备安装面上，基座底部做了1.5mm深度的定位凸台，和安装板上的定位槽配合后，能把探头的轴向位置公差控制在0.02mm以内，不需要每次拆装后重新校准探头位置。设计思路上没有追求复杂的可调结构，而是把常用的检测工位探头伸出长度做了固化，探头从基座上端面伸出的长度为22mm，这个长度刚好覆盖大部分小型工件检测需要的行程，不会因为伸出过长导致探头受侧向力弯曲，也不会因为伸出过短导致检测行程不足。基座的外形尺寸做了严格的边界控制，整体为32mm×28mm×18mm的方块结构，四个角做了R2的倒角，避免安装时和周边的管线、其他机构发生干涉，

　　基座的安装孔位采用对角布置的两个M4螺纹孔，孔中心距为24mm，这个孔距适配市面上大部分小型工装的安装孔系标准，不需要重新打孔攻丝就能直接替换原有工位的检测组件。探头部分采用硬质合金杆身，顶端做了R0.8的圆弧过渡，接触工件时不会刮伤工件表面，尤其是针对铝件、塑料件这类软质材质的工件检测，能避免检测过程中在工件表面留下压痕。实际使用中，这类结构的检测响应速度完全能满足30次/分钟的工位节拍要求，因为探头和基座的连接刚性足够，不会出现高速检测时的探头抖动问题，相比悬臂式安装的传感组件，抗侧向干扰能力提升了40%左右，哪怕是工位周边有轻微的振动，也不会出现误触发信号。很多工程师在做这类传感组件设计时，容易忽略探头的走线空间，

　　这套结构在基座的侧面预留了直径5mm的走线槽，探头的信号线从走线槽引出后可以顺着安装面的线槽排布，不会出现信号线被运动部件剐蹭的问题，走线槽的边缘做了倒圆角处理，避免长期使用过程中磨损信号线外皮。从安装边界来看，基座安装后探头的最低检测位置距离安装面的高度为12mm，最高检测位置的抬升行程为6mm，选型时只需要确认被测工件的检测面高度在这个区间内，就可以直接选用，不需要额外做调整垫片。另外，基座的材质选用45号钢做表面发黑处理，既有足够的结构刚性，也能在车间常规的油污、切削液环境下长期使用不生锈，不需要做额外的表面防护处理，日常维护只需要定期清理探头表面的切屑和灰尘即可，没有复杂的维护要求。在做三维建模的时候，这套结构的所有配合面都做了公差标注，探头安装孔的公差采用H7精度，紧定螺钉孔采用M3标准螺纹，安装孔的位置度公差控制在0.01mm，完全能满足精密检测工位的装配精度要求，建模过程中也考虑了加工工艺性，基座的所有面都可以采用普通铣床一次装夹完成加工，没有特殊的加工工艺要求，普通的机加工车间就能完成制作，不需要外协做特殊工艺处理，能有效缩短零件的加工周期，适配设备改造、工装快速迭代的项目需求。
