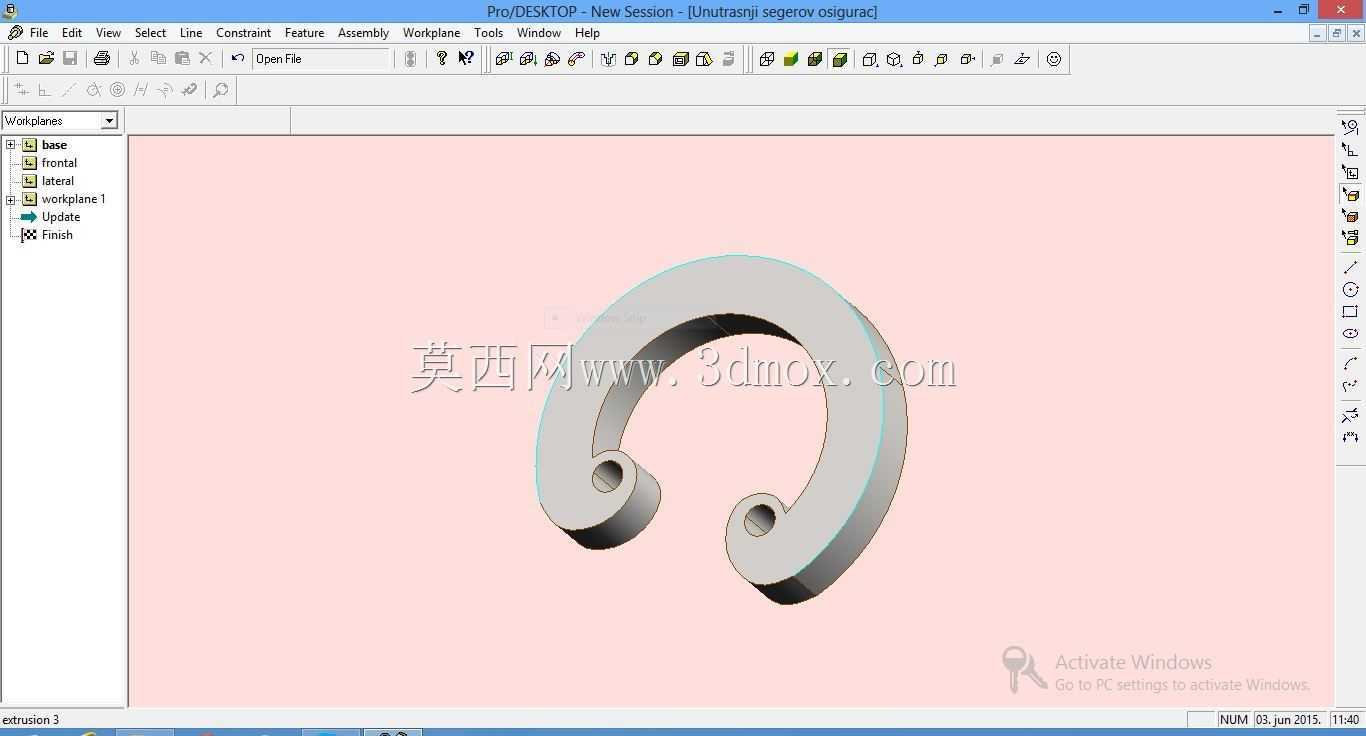

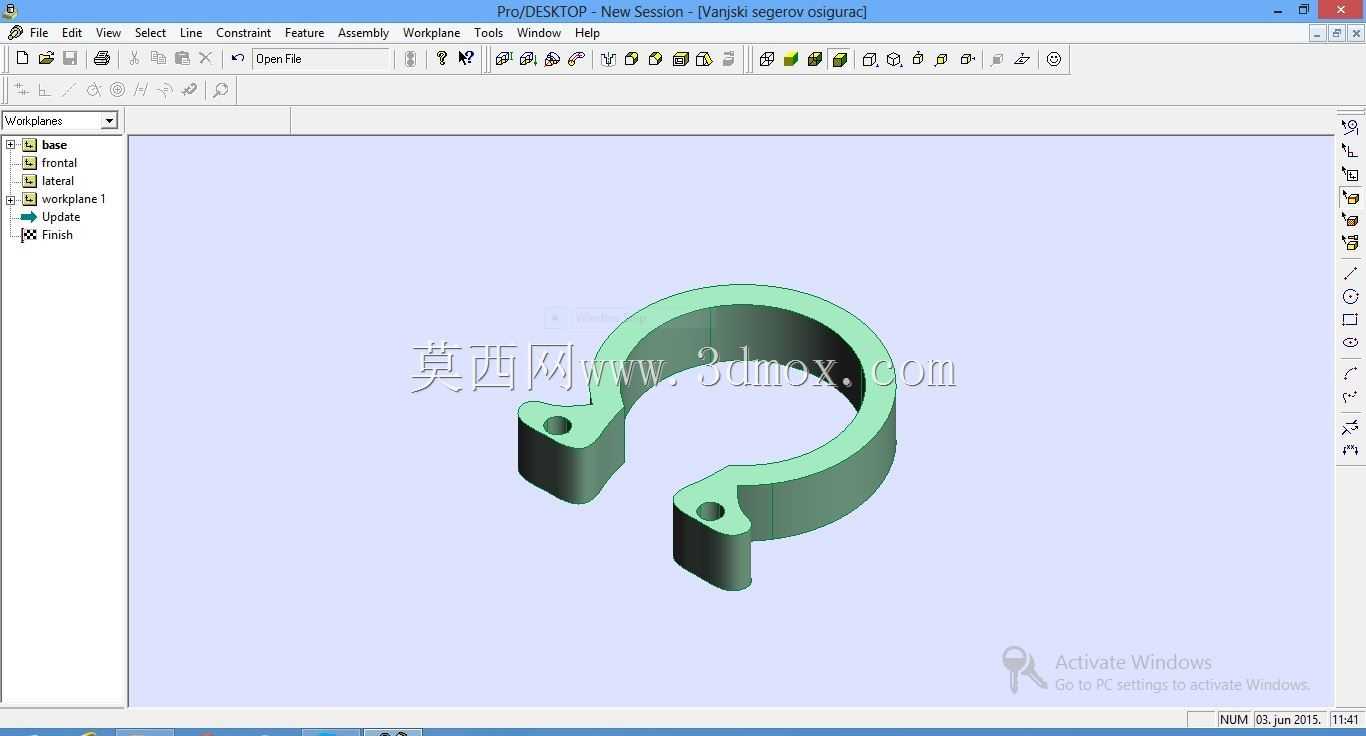

C型钩状动力传输构件三维结构

　　在小型动力传输、轻载往复驱动的场景里，这类C型钩状构件常作为动力输出端的衔接部件使用，常见于小型气动执行机构末端、微型马达的动力传递路径中，承担着把旋转或直线往复动力传递到执行端的作用，区别于常规的刚性轴类传动件，这种开口钩状的结构设计，能在不需要额外紧固件的前提下，快速卡入配套的连接销位，大幅缩短装配时的对位调整时间，在需要频繁拆装维护的小型自动化工位上，这种快装结构的优势格外明显。从结构设计逻辑来看，整个构件采用等截面弧形弯曲的主体构型，两个端部做了同轴的通孔设计，孔位的轴线与弧形主体的曲率中心保持固定的位置公差，保证安装后两个连接点的受力方向始终沿着构件的切线方向传递，避免出现附加的弯矩导致构件端部出现应力集中。

　　主体的弧形过渡段没有做尖锐的转角处理，所有曲率变化位置都采用了连续的圆弧过渡，在建模阶段就通过曲率梳检查保证曲面的G1连续，避免后续做有限元受力分析时出现应力奇异点，也能减少实际加工过程中刀具在转角位置的负载突变，降低加工断刀的风险。两个端部的通孔做了沉孔倒角处理，倒角角度匹配常用的圆柱销端部导入角，装配时销件可以顺着倒角滑入孔位，不需要严格的轴向对位就能完成装配，适合产线上的快速装配作业。从安装边界来看，构件的整体外轮廓包络尺寸适配小型执行机构的安装空间，开口的间距尺寸经过匹配设计，刚好能卡入对应规格的连接耳片，不会出现卡入后间隙过大导致的传动旷量，也不会因为间隙过小导致装配时需要强行挤压造成构件变形。

　　构件的截面厚度根据额定传递扭矩做了等强度优化，弧形中段的截面尺寸和两端连接位置的截面尺寸保持一致，在保证整体刚性的前提下，尽可能减少不必要的材料冗余，降低构件自身的转动惯量，在高频往复运动的工况下，能减少动力端的惯性负载，提升动力响应速度。在实际使用场景中，这类构件常替代传统的刚性连杆，用在行程较短、负载不大的往复驱动工位，比如小型分拣机构的拨料动作、检测设备的探针抬升动作里，因为自身的开口结构，当传动路径上出现过载卡滞时，构件可以从连接位脱开，避免硬性过载损坏动力端的马达或气缸，起到一定的过载保护作用。建模过程中，两个端孔的同轴度、弧形主体的曲率精度是重点控制的尺寸参数，孔位的位置度公差控制在0.02mm以内，

　　保证装配后两个连接点的运动轨迹不会出现偏移，避免传动过程中出现卡滞或异响。构件的表面没有做额外的异形结构，整体构型简洁，既适合采用金属粉末烧结的3D打印工艺做小批量快速试制，也适合采用铣削加工做批量生产，加工时只需要一次装夹就能完成主体轮廓和端孔的加工，不需要复杂的工装夹具，能有效控制加工成本。在装配适配性上，端孔的尺寸公差采用H7的基孔制公差，能和常用的g6公差圆柱销形成间隙配合，装配后既可以保证相对转动的灵活性，又不会出现过大的配合间隙导致传动精度下降。弧形主体的内侧和外侧都做了等距的壁厚设计，在承受拉力负载时，整个截面的应力分布均匀，不会出现局部应力过高导致的疲劳断裂，在长时间往复运动的工况下，能保证足够的使用寿命。
