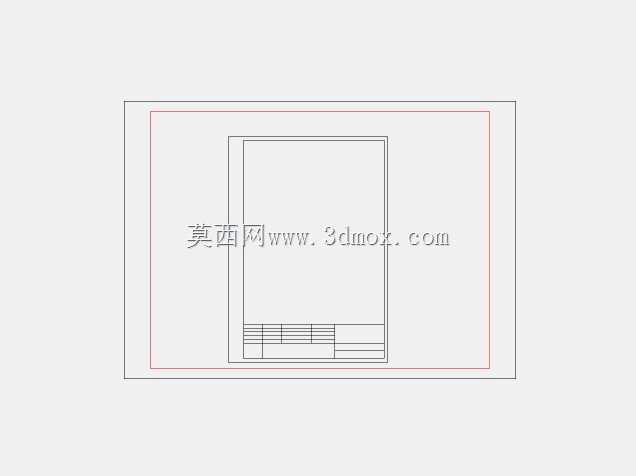

扎格拉夫耶A4标准工程图框结构设计

　　在机械设计、工业制图的全流程工作里，标准图框是所有二维工程输出、三维模型转工程图环节的基础承载载体，扎格拉夫耶A4幅面的图框结构，适配日常零部件图纸、装配说明文档、传感器类小型元件的工程出图需求，是车间加工、技术交底、图纸归档环节的通用基础要素。日常做传感器类小型仪表零件的工程输出时，A4幅面是单零件图最常用的规格，这类图框的外边界严格贴合A4纸张的物理裁切尺寸，内框预留了标准的装订边与非装订边留白，既满足左侧装订归档的翻阅需求，也保证图面内容不会因为打印裁切出现缺失。从设计思路上看，这款图框的右下角标题栏区域做了分区布局，对应设置了零件名称、材料标记、比例标注、图样标记、更改记录等常规栏位，栏位的线宽区分明确，外框采用粗实线绘制，

　　内部分隔线采用细实线，完全符合机械制图的线型规范，不需要设计人员每次出图重新绘制栏位线条，直接调用即可填充对应信息，能大幅减少重复制图的工作量。实际应用场景中，这类标准图框不仅用于机械加工车间的零件图纸输出，也适用于仪器仪表类小型元件的检验文档、装配工艺卡片的排版，传感器类零件因为本身体积偏小，单零件的尺寸标注、形位公差、技术要求内容量刚好适配A4幅面的排版空间，不会出现幅面过大留白过多、或者幅面过小内容拥挤的问题。图框的安装边界也就是打印边距设置，完全匹配主流激光打印机、喷墨打印机的可打印区域，不需要额外调整页边距参数，直接导出PDF即可完成打印，不会出现边框被裁切、栏位内容出界的问题。在三维建模软件转工程图的流程里，

　　调用这款图框模板可以直接绑定图纸格式，自动关联三维模型的零件名称、材料、质量等参数，减少手动录入信息的错误率，提升工程图的输出效率。图框的内层绘图区域预留了足够的视图放置空间，主视图、侧视图、局部剖视图以及对应的尺寸标注、技术要求文本都可以在区域内合理排布，不会和标题栏、边框线产生重叠。标题栏的分区尺寸经过实际打磨，每个栏位的宽度和高度都适配常规工程字的字高要求，手写或者打印填充内容时都不会出现文字溢出栏位的情况，更改记录栏预留了足够的空位，可记录图纸版本迭代的更改内容、更改日期、更改人员信息，满足图纸全生命周期的归档管理需求。对于日常需要频繁出图的结构设计人员来说，这类标准化的图框模板能统一团队内部的图纸格式规范，

　　避免不同设计人员绘制的图框尺寸不一、栏位缺失的问题，保证所有对外输出、内部归档的图纸格式统一，提升技术文档的标准化程度。在做传感器类小型零件的图纸输出时，图框左上角预留了图样代号的填写区域，可对应企业内部的零件编码规则填写唯一标识，方便图纸的检索与管理，装订边的留白宽度适配常规的档案装订要求，装订后不会遮挡图面内的任何标注与视图内容。
