雷杜克托传动轴类机械零件结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:563218
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计
  • 雷杜克托传动轴类机械零件结构设计

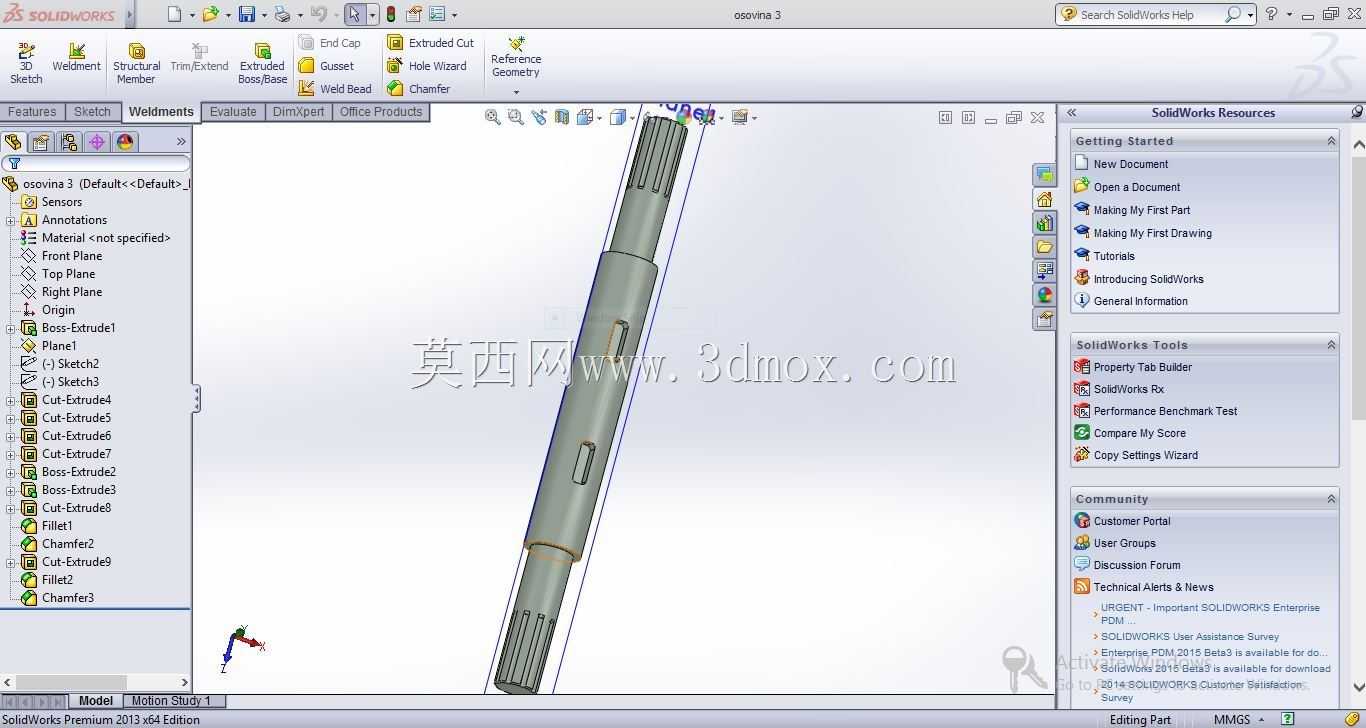

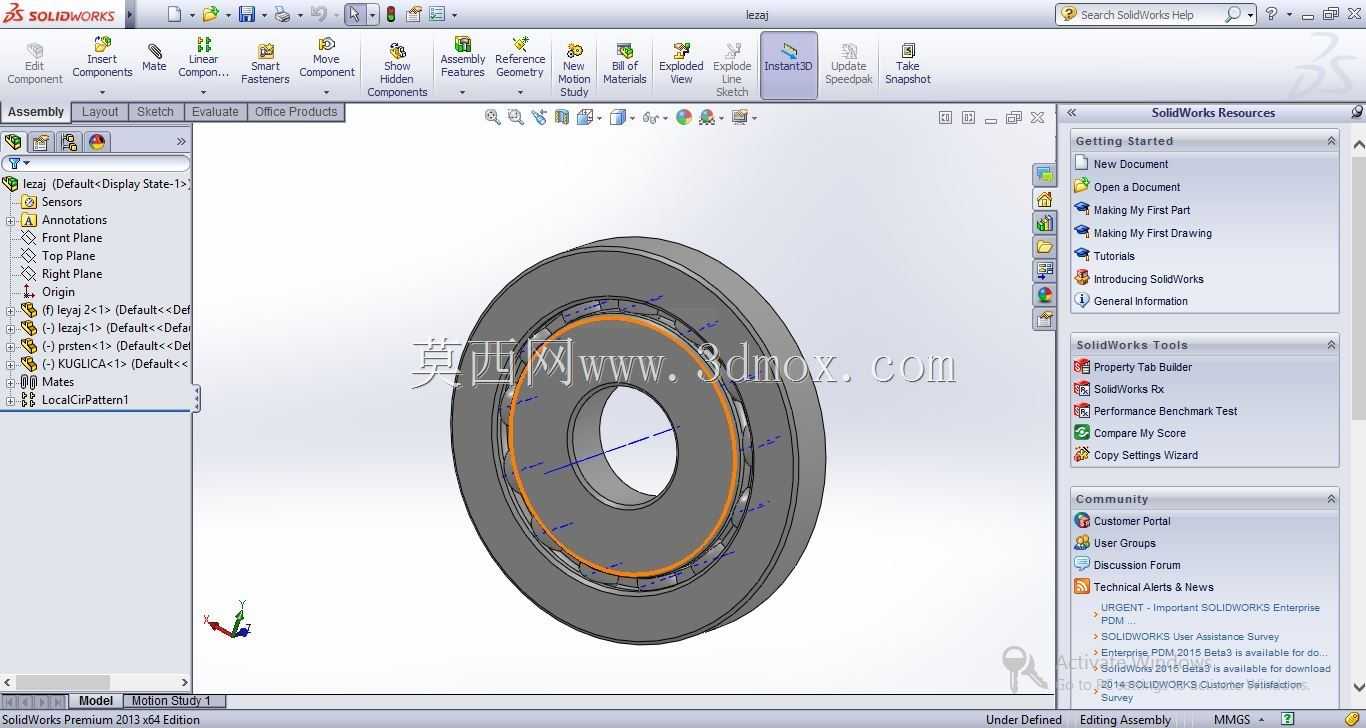

  这类轴类传动零件常应用在中小功率传动系统的扭矩传递环节,常见于小型动力输出单元、精密传动模组、仪器仪表内部的动力衔接位置,承担着将动力源输出的旋转扭矩平稳传递至下游执行构件的核心作用,是传动链路里不可缺失的基础承载零件。从实际使用场景来看,这类轴件需要在长期交变载荷下保持稳定的形位精度,两端的花键结构可以实现与配套花键套的无间隙配合,既能够传递额定扭矩,也可以在装配时实现轴向的快速定位,避免平键连接存在的应力集中、配合间隙累积的问题。

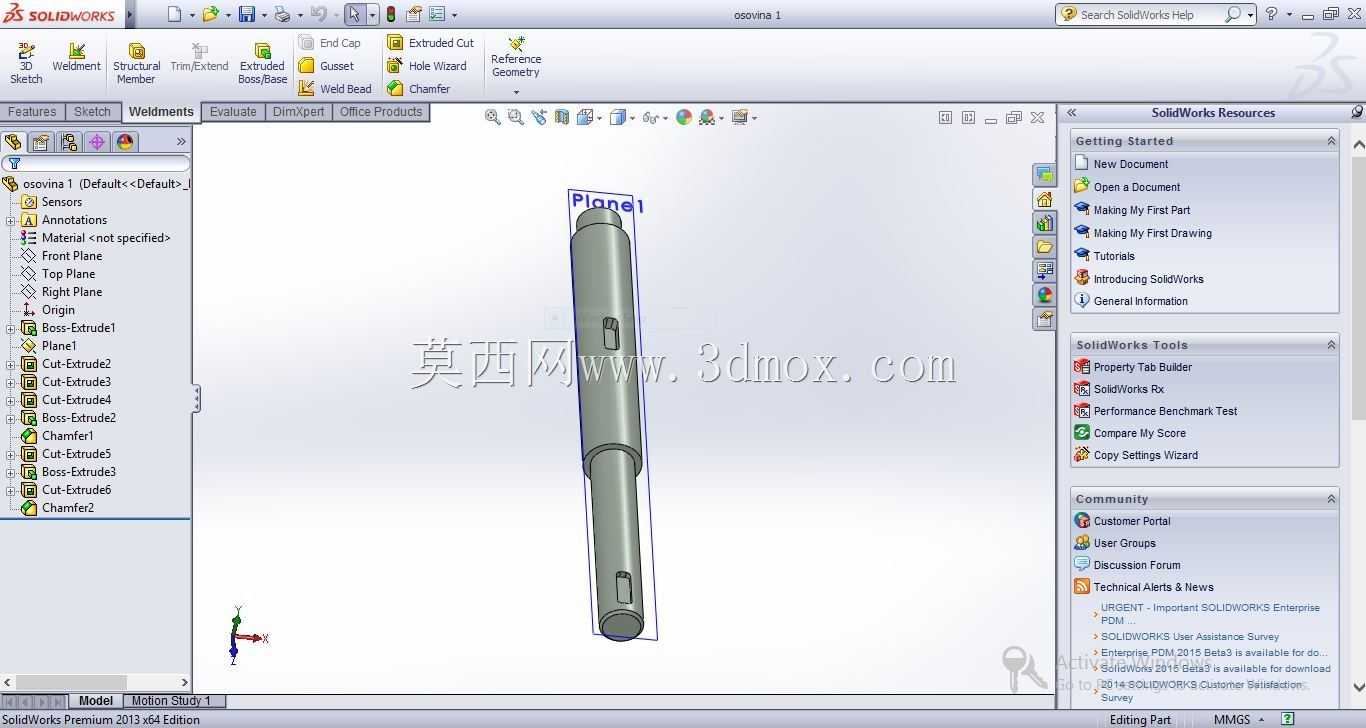

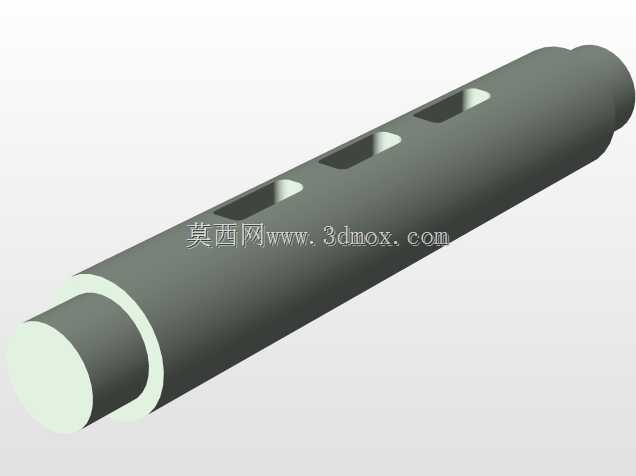

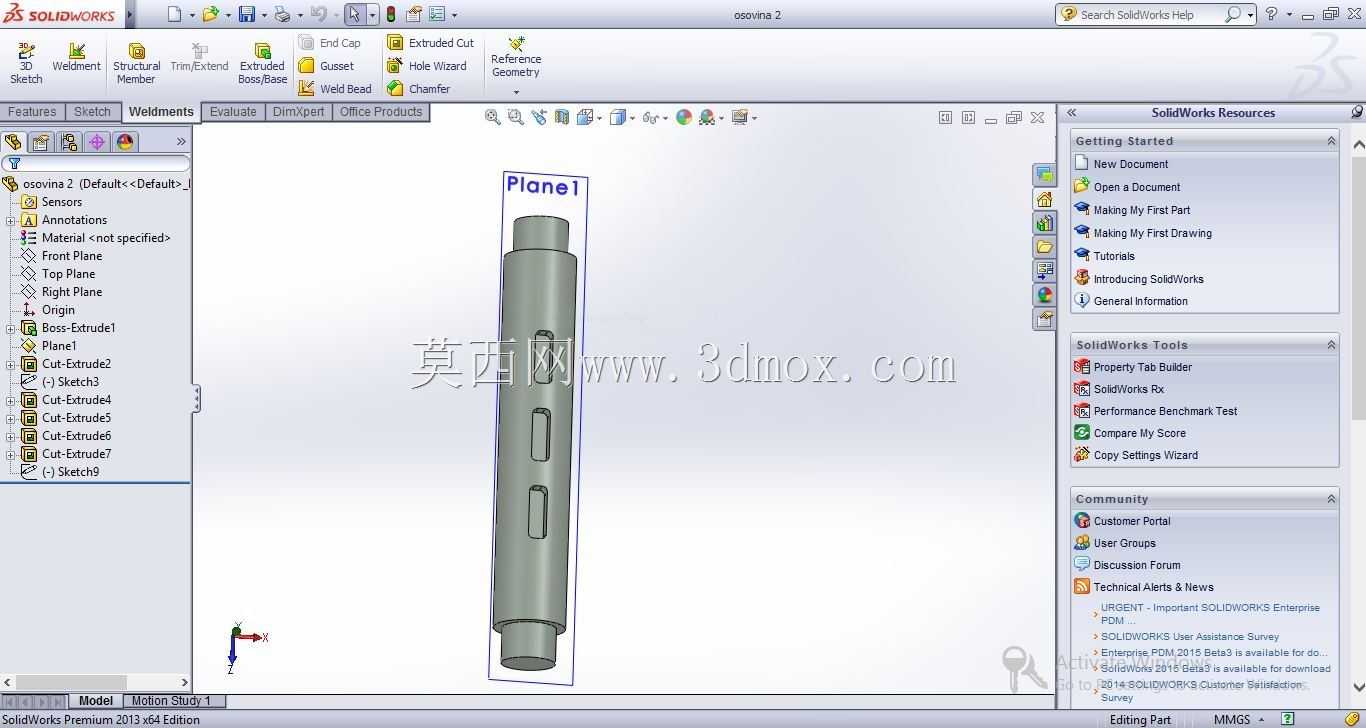

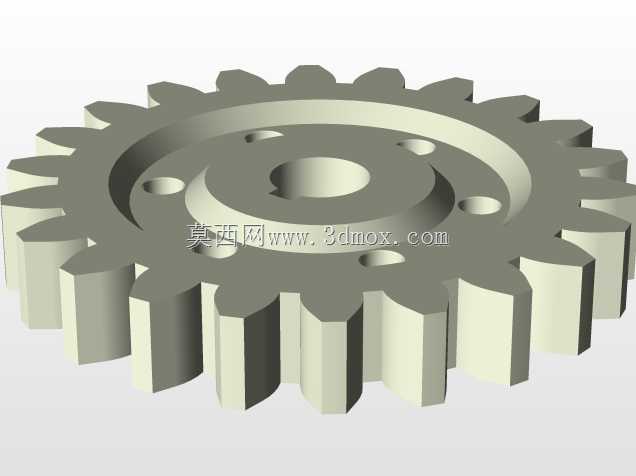

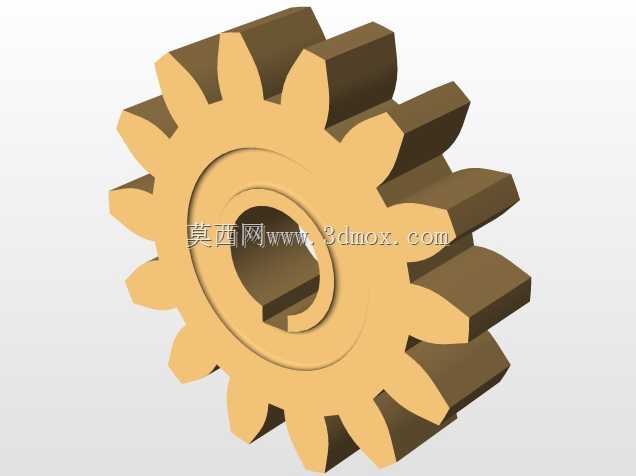

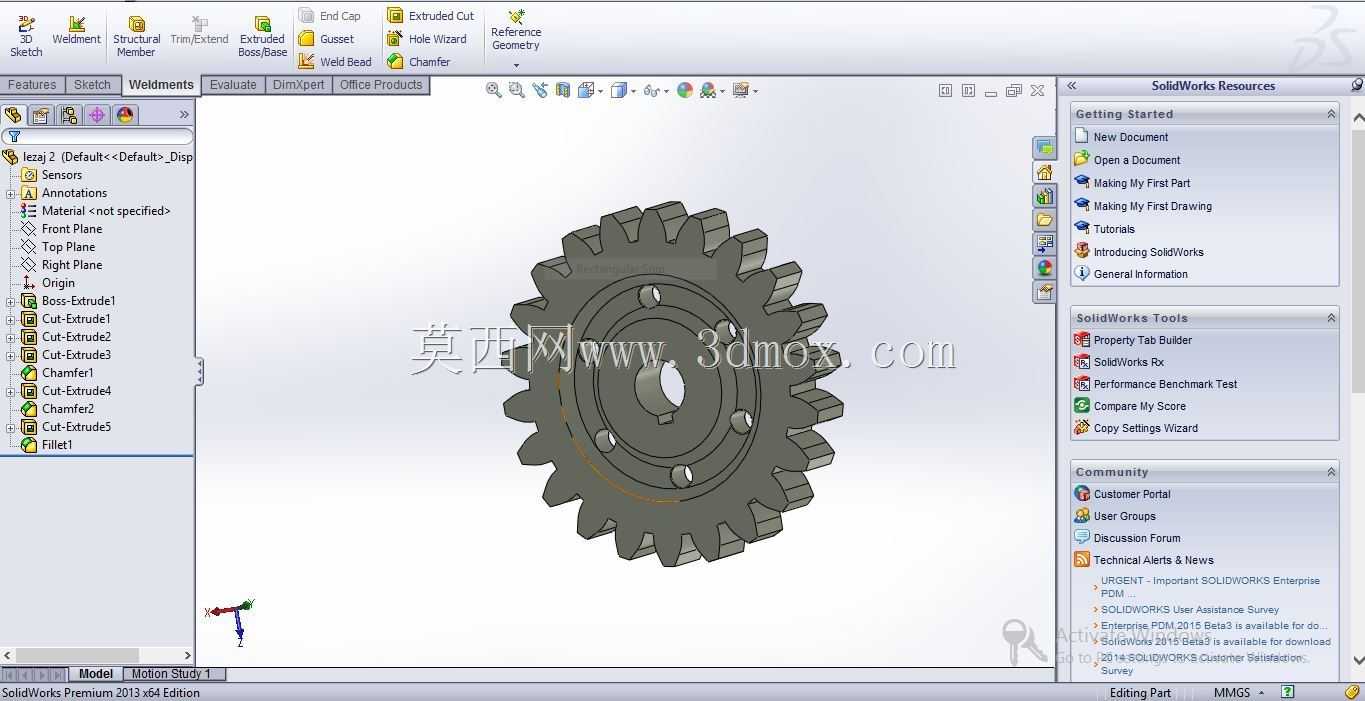

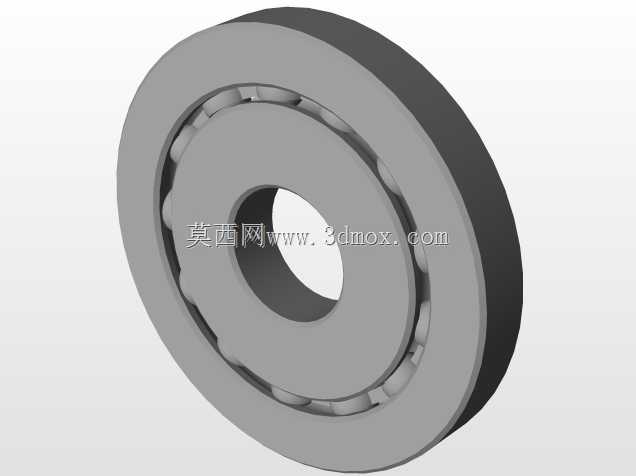

  在设计思路上,该轴件采用阶梯轴的经典结构布局,不同轴径的过渡位置均设计了圆角卸荷结构,能够有效降低轴肩位置的应力集中系数,避免长期交变载荷下出现疲劳断裂的风险。轴身分布的多个键槽与定位平面,分别对应不同传动齿轮、定位套、轴承内圈的安装限位,每一段轴径的公差配合都需要根据安装构件的功能做区分:安装滚动轴承的轴段采用k6过渡配合,保证轴承内圈与轴的同步旋转,避免跑内圈的磨损问题;安装传动齿轮的轴段采用h6间隙配合,方便装配时的齿轮轴向滑移调整,同时保证齿轮的定心精度;两端花键段采用矩形花键的定心方式,以大径定心保证花键配合的同轴度,相比渐开线花键加工难度更低,适配中小扭矩的传动场景。

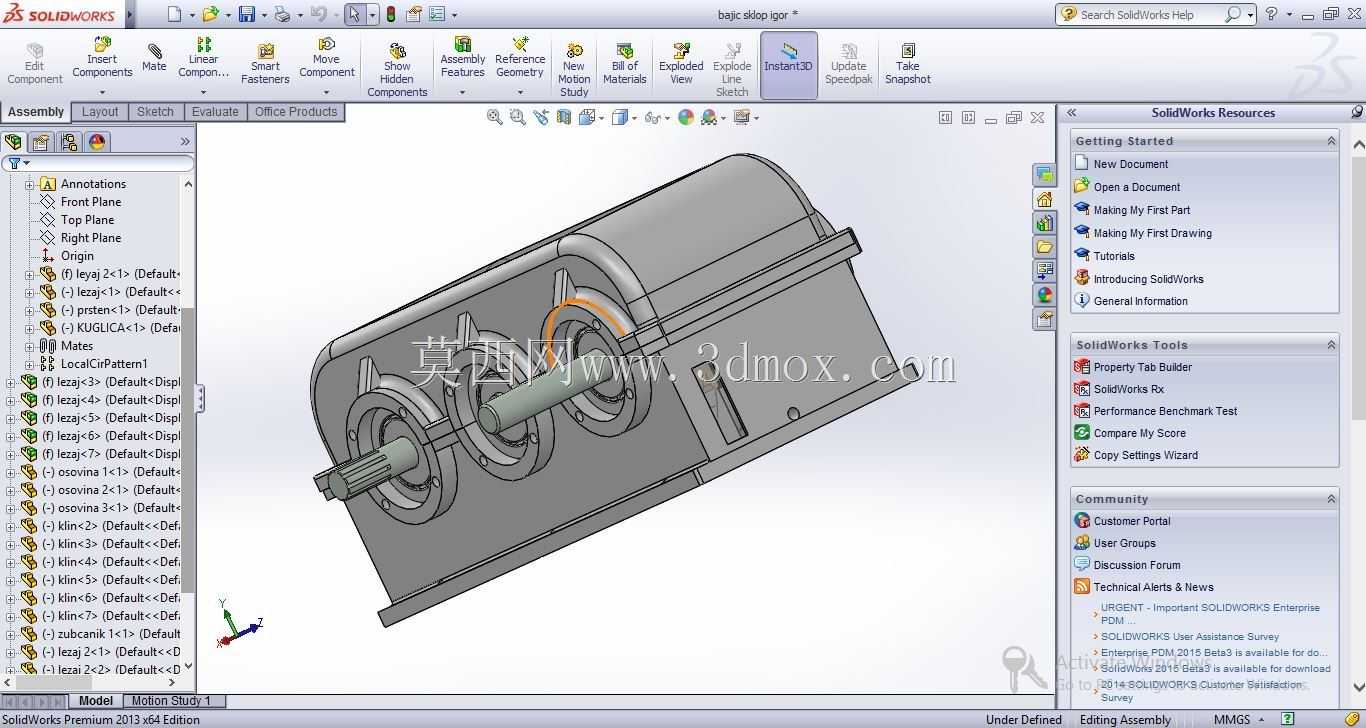

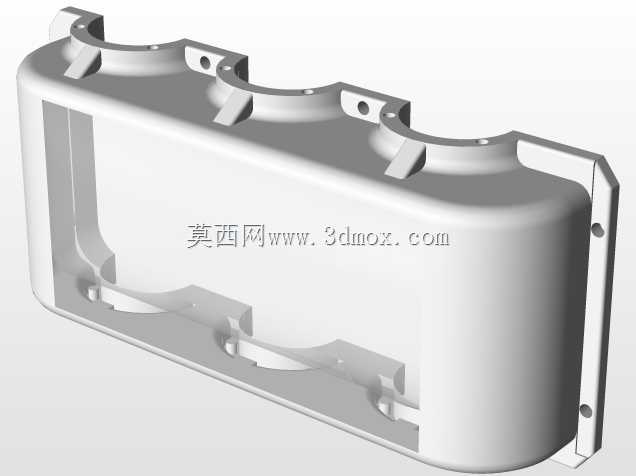

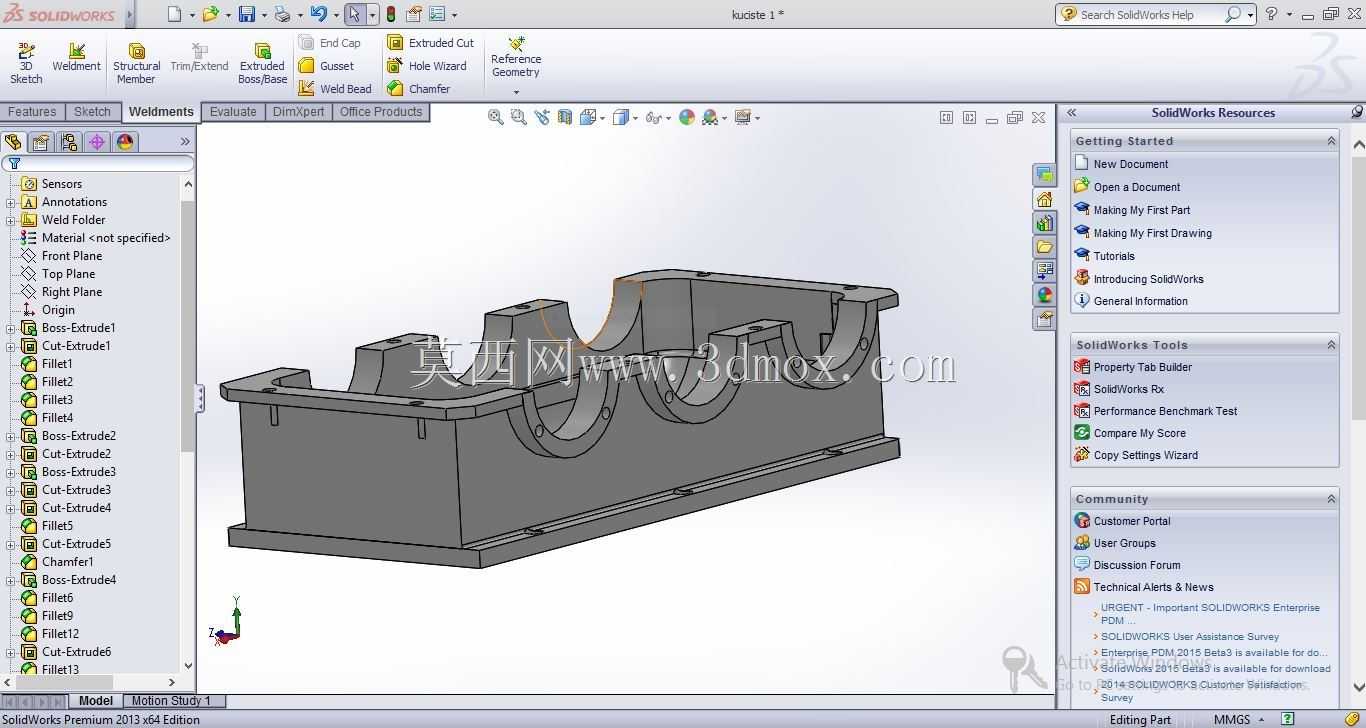

  从安装边界来看,该轴件的总长需要匹配传动箱内部的轴向安装空间,两端花键的伸出长度需要满足与外部联轴套、输入输出端构件的啮合深度要求,啮合深度通常不小于花键齿长的80%,避免齿面接触应力过大导致的齿面压溃、磨损过快问题。轴身的定位轴肩高度需要严格控制,既要满足轴承、齿轮的轴向定位限位要求,也要避免轴肩过高导致轴承拆卸困难,通常轴肩高度不超过轴承内圈厚度的三分之二,预留出拉马的卡爪操作空间。轴件上的多个环形槽是用于安装孔用弹性挡圈的位置,通过挡圈实现轴上零件的轴向固定,相比圆螺母固定的方式,弹性挡圈占用的轴向空间更小,适合轴向尺寸紧凑的传动模组使用。

  在实际选型适配时,需要重点校核该轴件的扭转强度与临界转速,根据传动系统的额定输入扭矩、转速工况,结合轴件的材料热处理工艺(通常采用40Cr调质处理,表面花键位置高频淬火硬度达到HRC45-50),计算轴的最小危险截面直径是否满足扭转剪切强度要求,同时针对高速运转的场景,需要核算轴的一阶临界转速,确保工作转速避开临界转速区间,避免出现共振问题。轴件的形位公差要求也需要明确:两端安装轴承的轴颈同轴度需要控制在0.02mm以内,两端花键的同轴度相对于轴承安装轴颈的跳动不超过0.03mm,轴上键槽的对称度相对于轴中心线的偏差不超过0.015mm,这些形位公差直接影响装配后传动系统的运转平稳性,若偏差过大会导致传动噪音增大、轴承发热过快、齿轮啮合偏载等一系列问题。

  从加工工艺性角度,该轴件的结构设计充分考虑了常规车削、铣削、磨削的加工可行性,所有退刀槽、砂轮越程槽的尺寸都符合机械加工的工艺规范,没有出现无法加工的封闭结构、过小内圆角等工艺缺陷,轴身的平面定位结构可以通过铣削一次加工成型,花键结构可以采用花键铣床滚轧加工,适合中小批量的生产制造,也能够适配维修场景下的单件替换加工需求。在装配环节,该轴件需要按照从中间向两端的顺序依次压装轴承、齿轮、定位套、挡圈等零件,压装轴承时需要采用套筒抵住轴承内圈施加压力,避免压力传递到轴承滚动体导致轴承损坏,装配完成后需要手动转动轴件,检查是否存在卡滞、转动阻力不均的问题,确保轴件在传动箱内能够灵活无卡滞运转。
