直齿圆柱传动齿轮结构设计

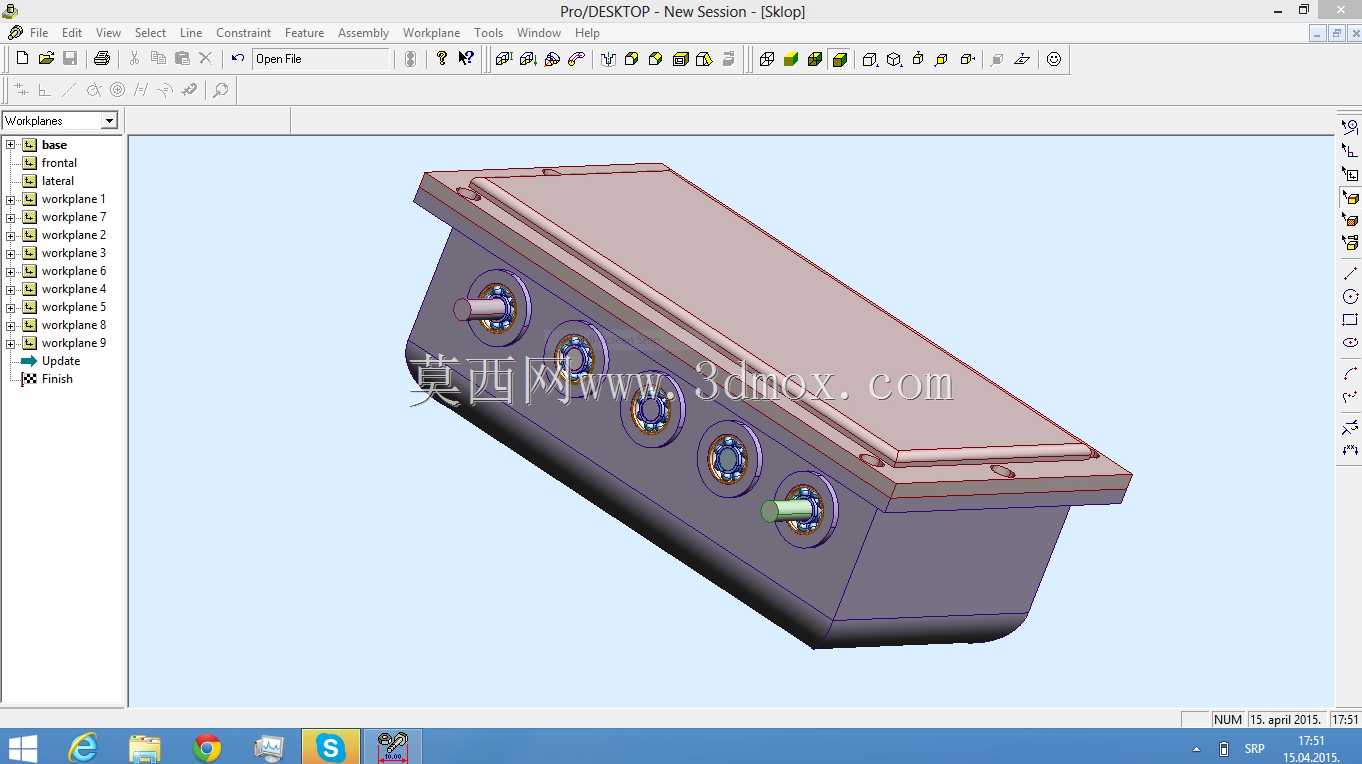

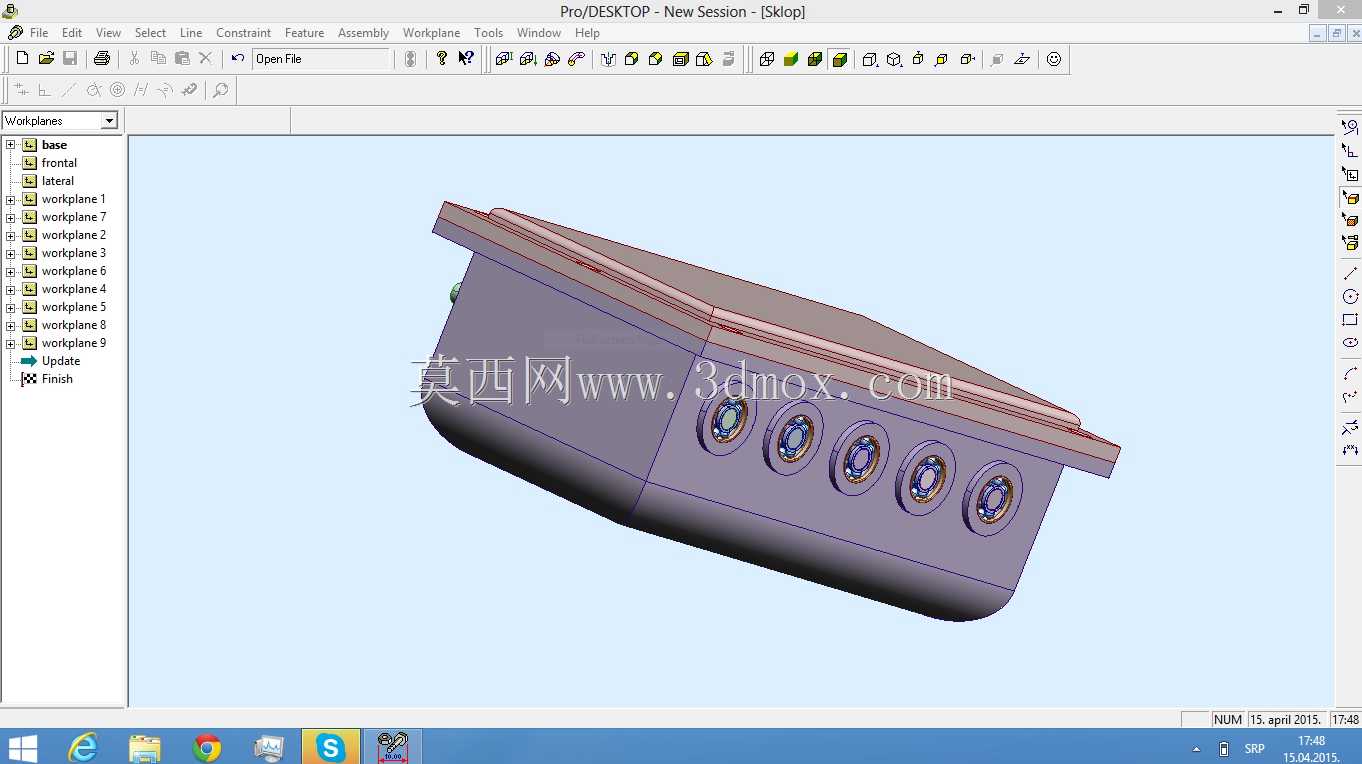

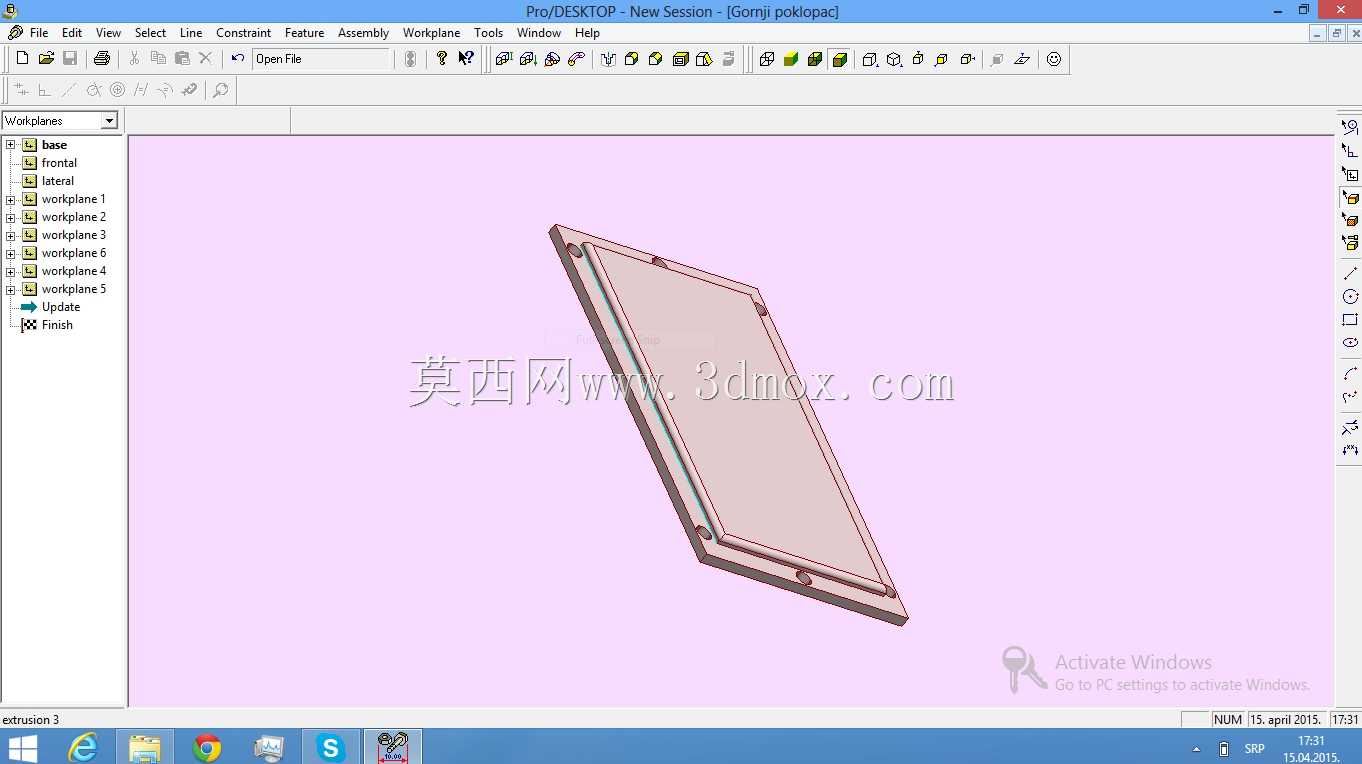

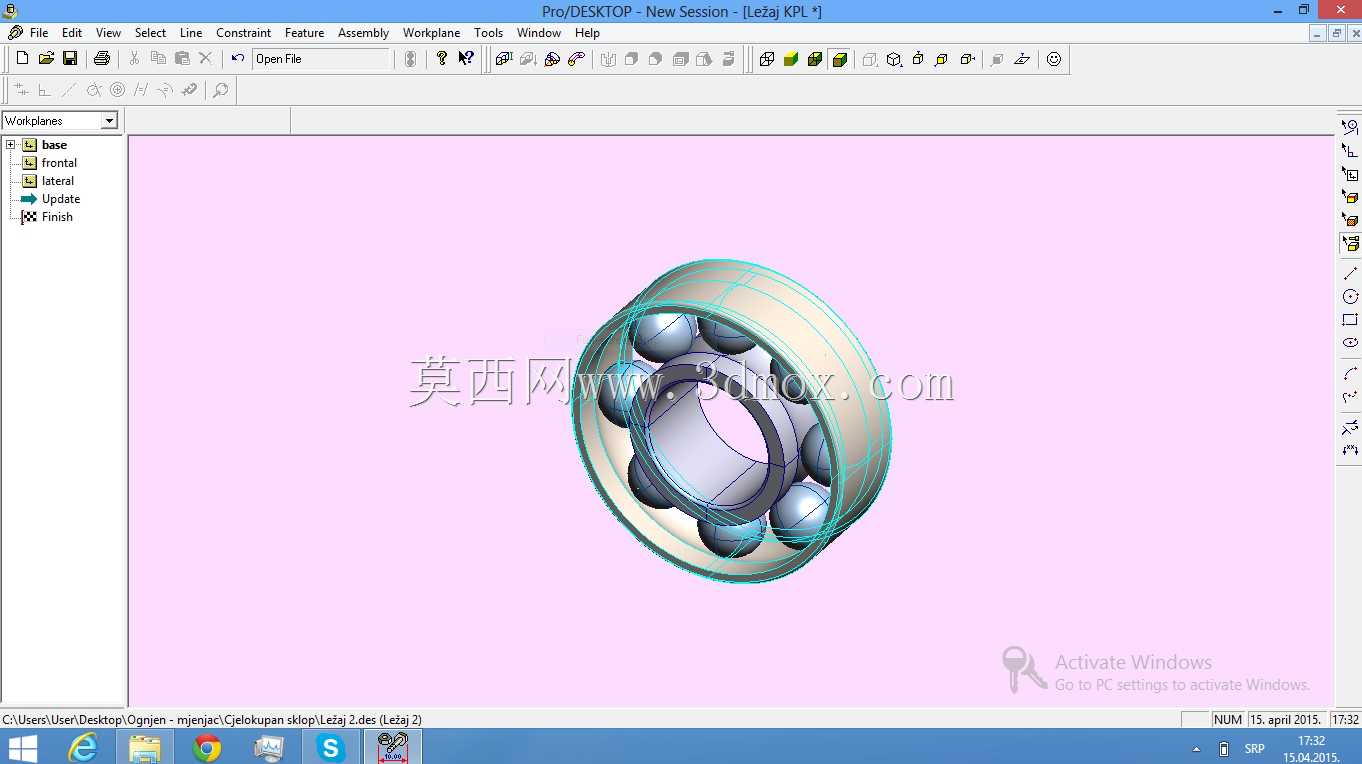

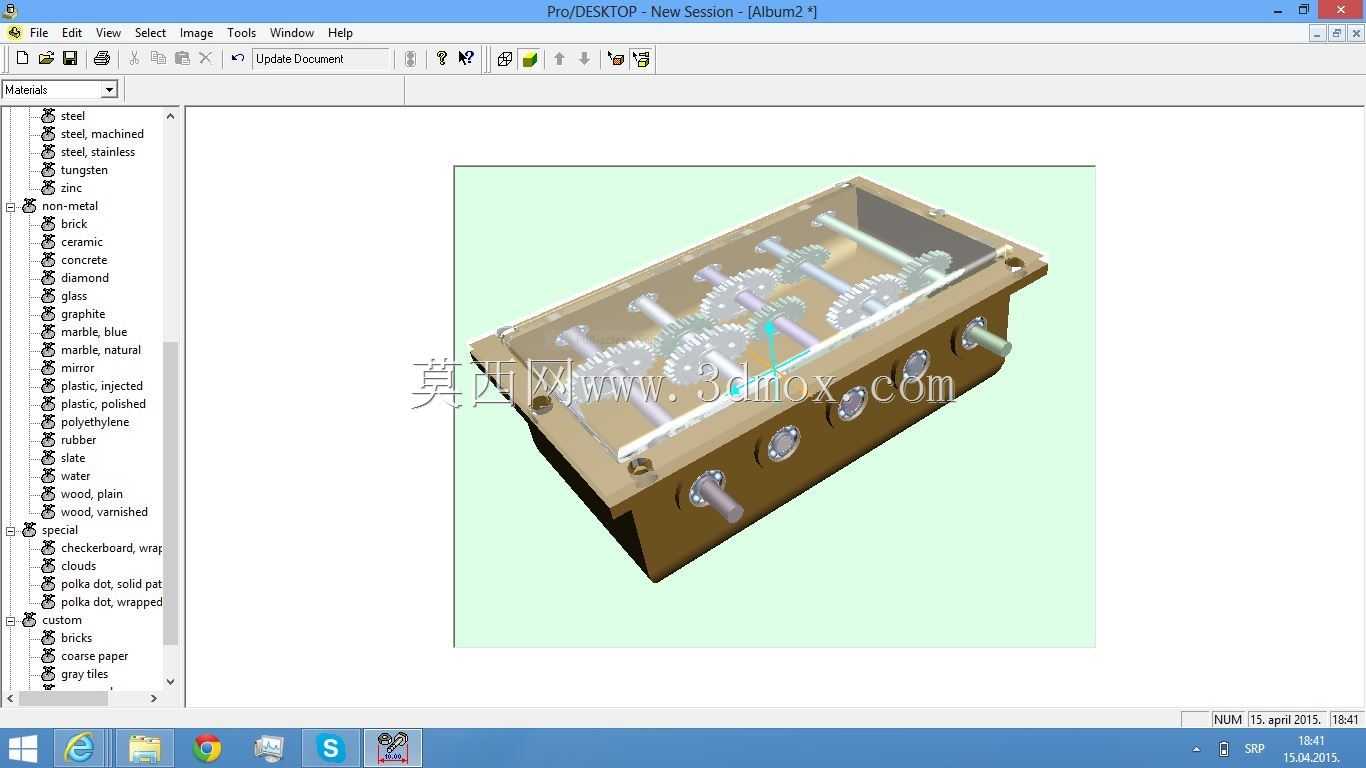

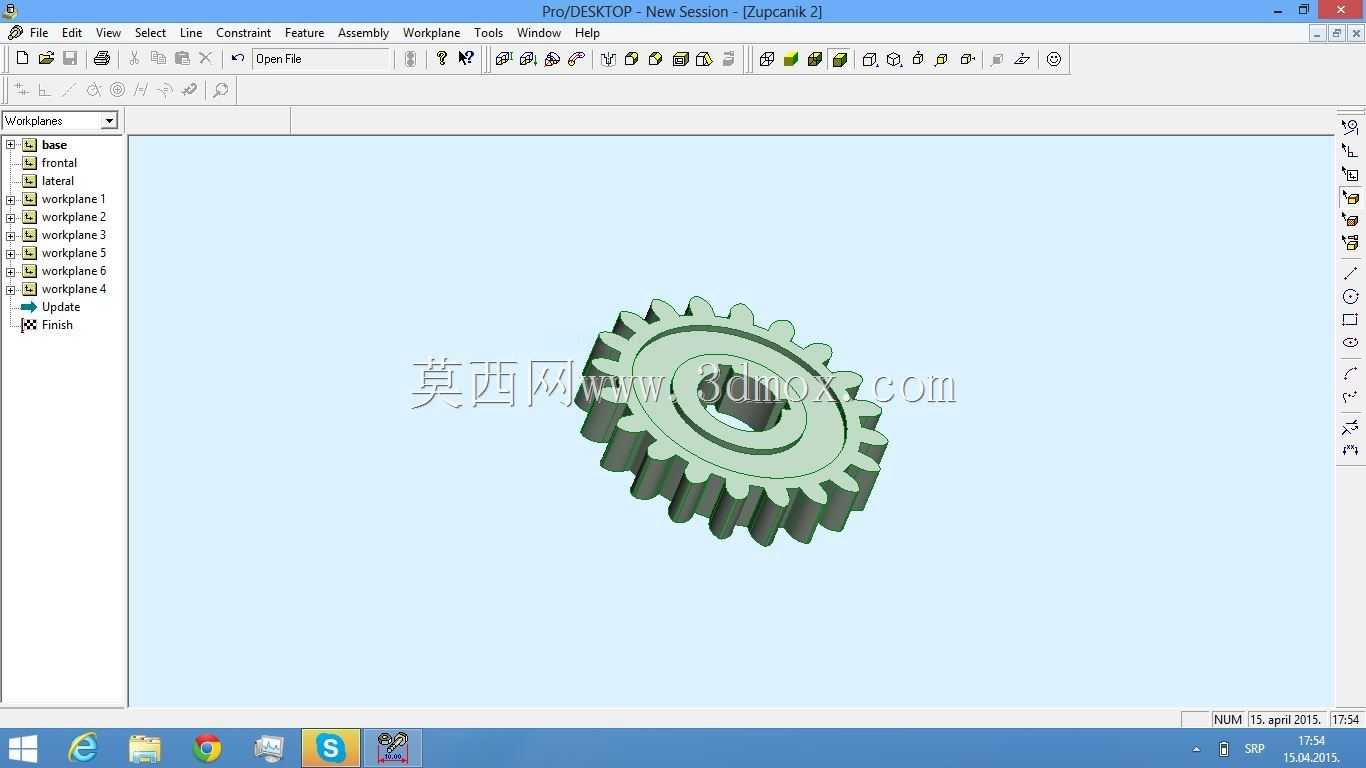

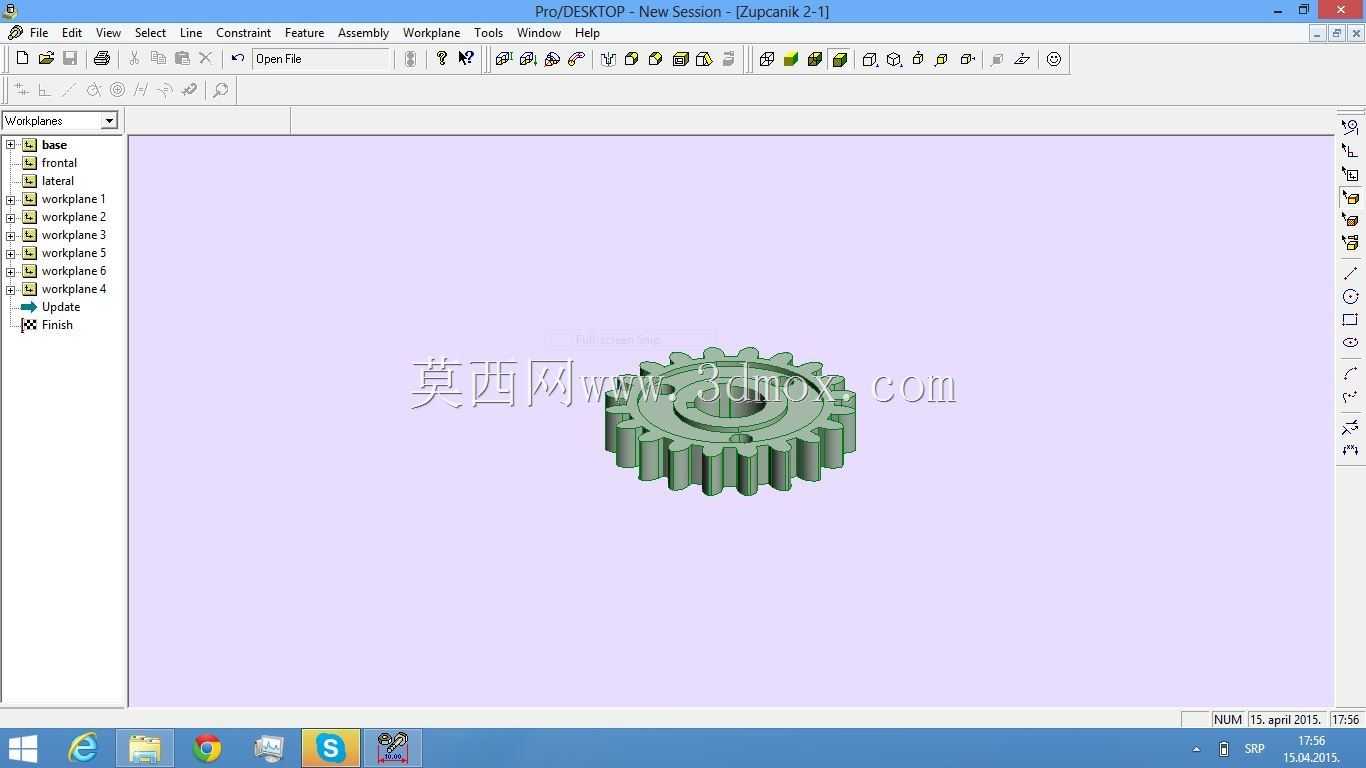

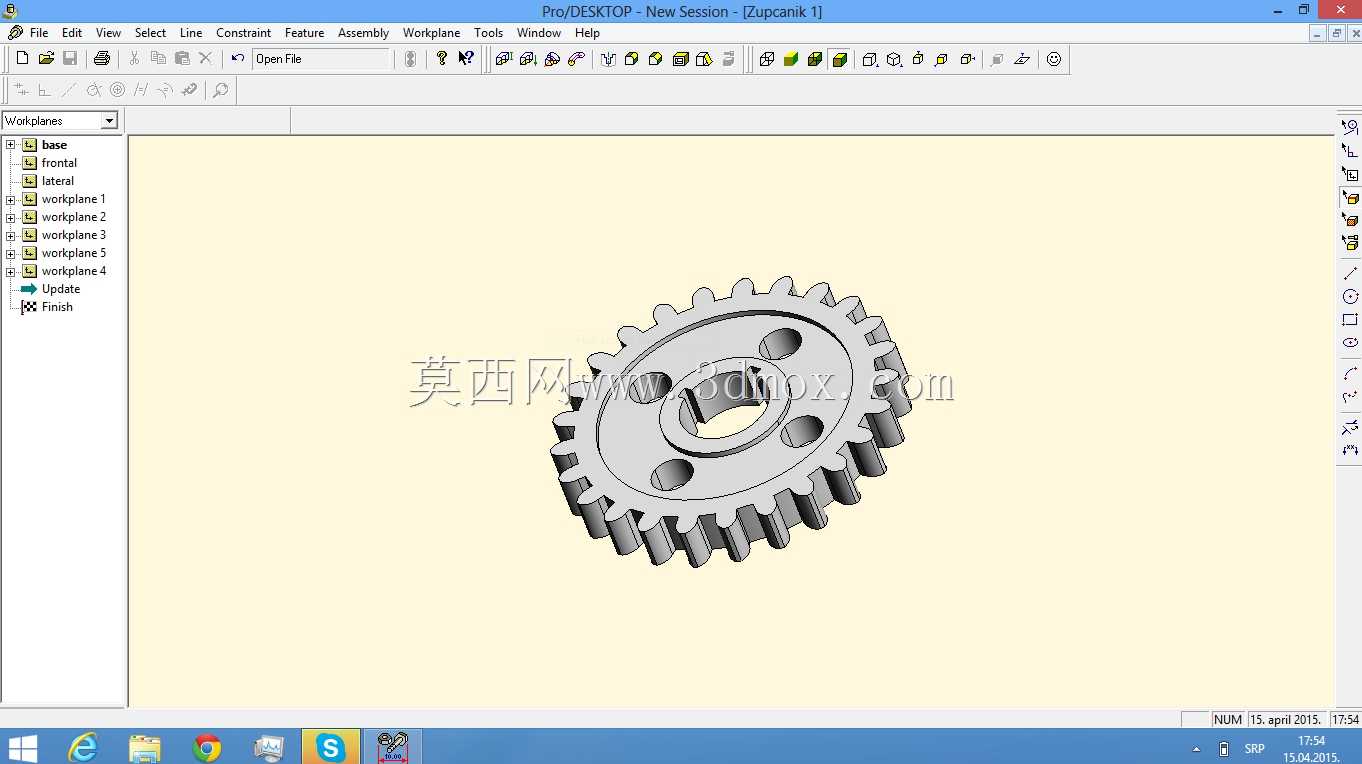

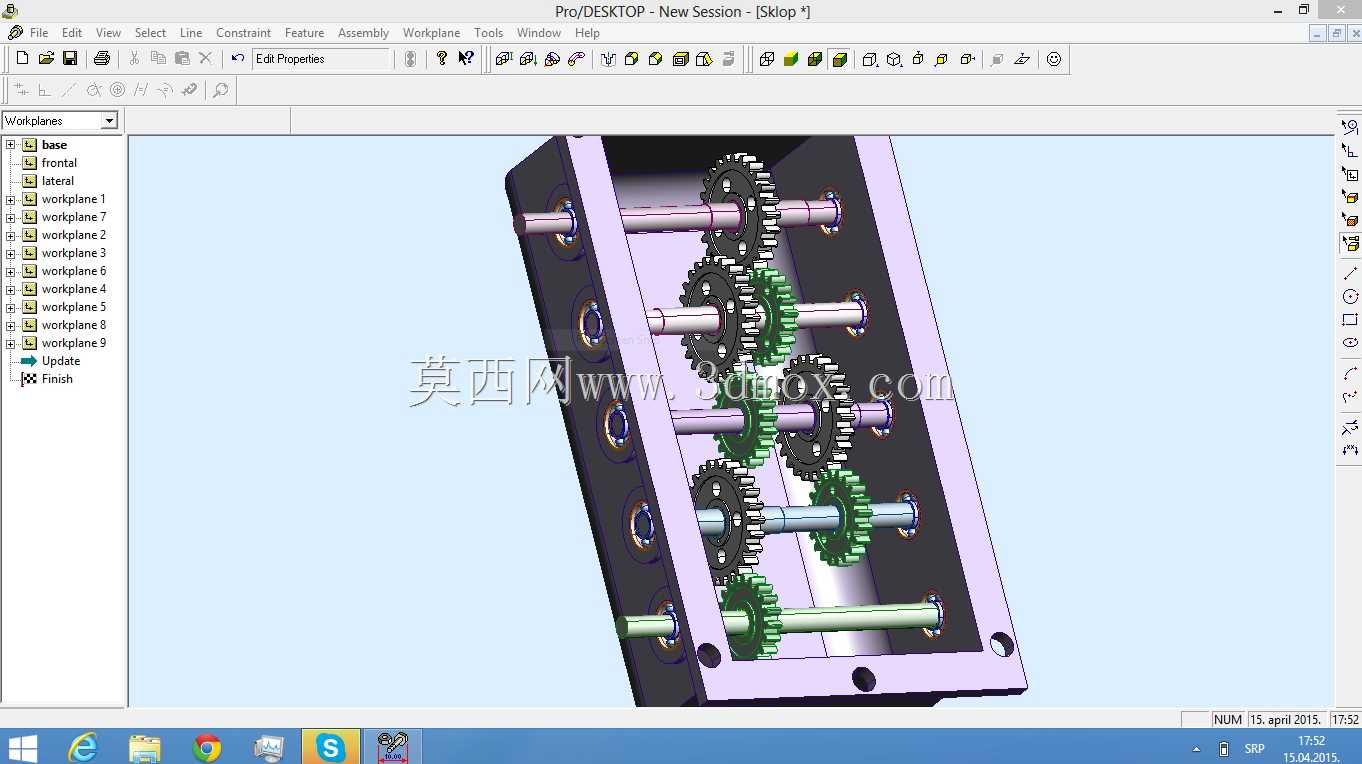

　　这款直齿圆柱齿轮的建模过程，首先要明确其在传动链路里的核心作用：作为平行轴间传递旋转扭矩的基础零件，这类齿轮广泛应用在中小载荷的动力传输场景中，从普通输送线的减速单元、小型机床的进给传动机构，到轻工设备的动力分配组件，都能见到同结构齿轮的身影。建模初始阶段需要先确定齿形的基准参数，齿顶圆、分度圆、齿根圆的尺寸边界要严格匹配啮合配对齿轮的中心距要求，避免安装后出现齿侧间隙过大导致传动回差，或是间隙过小引发的卡滞、齿面异常磨损问题。齿部的渐开线轮廓是建模的核心，要保证齿形的压力角符合通用传动标准，确保啮合过程中齿面接触为线接触，均匀分散传动载荷，避免局部应力集中造成断齿失效。齿轮的轮毂部分设计要匹配安装轴的直径公差，

　　键槽的位置与尺寸要对应传动扭矩的大小，保证动力输入输出时轮毂与轴之间无相对滑动，不会出现滚键问题。轮缘与轮毂之间的辐板结构，在满足结构强度的前提下做了等厚设计，既可以减少整体零件重量，降低传动过程中的转动惯量，也能避免不必要的材料浪费，同时辐板的厚度要经过强度校核，保证在额定载荷下不会出现辐板变形，影响齿部的啮合精度。齿宽的尺寸设定要兼顾传动承载能力与安装空间限制，齿宽过大会导致齿向载荷分布不均，容易出现偏磨，齿宽过小则会降低单齿的接触强度，无法传递额定扭矩。齿端做了微小的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能在齿轮啮合入位时起到导向作用，减少装配难度，同时避免齿端边缘在啮合初期出现磕碰崩损。

　　从安装边界来看，齿轮的轴向定位要依靠轴肩与挡圈配合，因此轮毂的轴向长度要匹配安装位置的轴段长度，保证装配后齿轮不会出现轴向窜动，确保齿面的啮合宽度达到设计要求。在实际应用场景中，这类齿轮通常搭配润滑脂或者润滑油使用，因此建模时预留的齿侧间隙也要考虑润滑油膜的存在空间，保证传动过程中齿面能形成稳定的油膜，降低齿面磨损，延长零件使用寿命。建模过程中对齿根部分做了圆角过渡处理，避免齿根处的应力集中，因为齿轮传动过程中齿根位置会承受周期性的弯曲应力，直角过渡很容易在交变载荷下产生疲劳裂纹，最终引发断齿故障，合理的齿根圆角可以大幅提升齿轮的疲劳强度。整个齿轮的结构没有多余的复杂特征，所有尺寸都围绕传动功能与安装需求设定，

　　既满足常规机械传动的性能要求，也适配常见的滚齿、插齿加工工艺，不需要特殊的定制刀具就能完成加工，具备较好的工艺经济性，适合批量生产应用在各类通用传动设备中。在进行三维建模时，要保证齿形的阵列精度，每个轮齿的角度偏差控制在合理范围内，避免装配后出现传动不平稳、噪音过大的问题，同时齿轮的基准孔与齿顶圆、分度圆要保证足够的同轴度，确保运转时的径向跳动量符合传动精度要求，避免出现周期性的转速波动。
