方形卡扣式传感安装固定基座结构

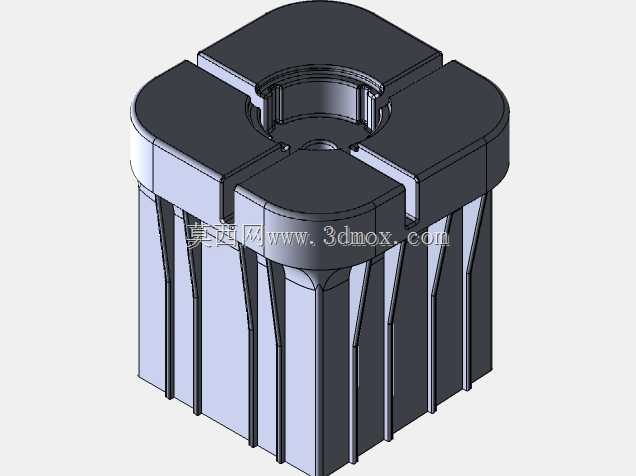

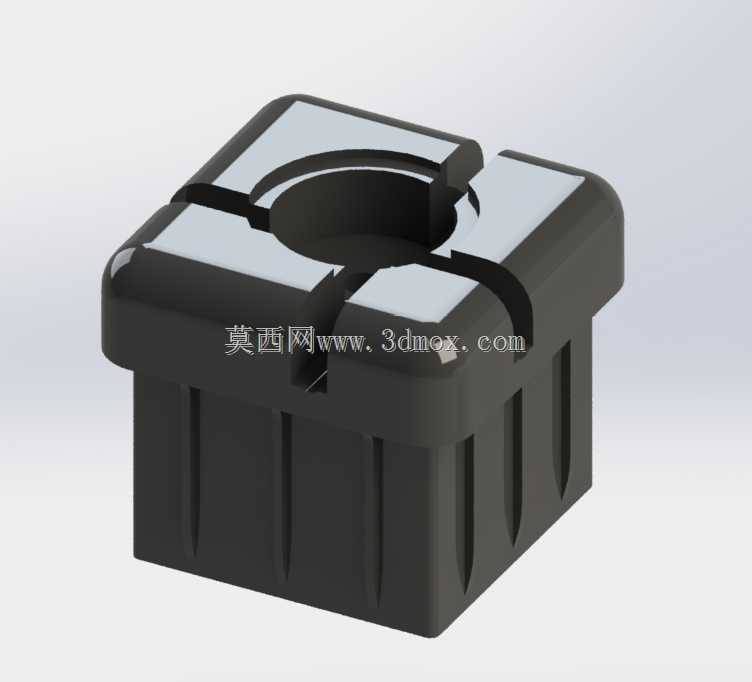

　　这款方形卡接式安装基座，主要面向工业传感类元件的快速装配场景，在自动化产线的传感点位布设、设备内置传感模块固定、户外机柜内传感元件安装等场景中都能适配，解决传统螺丝固定安装工序繁琐、拆装维护效率低的问题，尤其适合需要频繁调整传感位置、定期更换传感元件的工位使用。从结构设计来看，整体采用方型带圆角的主体构型，下部为带竖向加强筋的插接段，上部为带十字开口卡接槽的承载台，中心预留圆形通孔用于穿设传感元件的接线或者定位柱。上部的十字开口槽是核心功能结构，槽边做了加厚圆角处理，依靠材料本身的弹性形变实现卡紧，当配套的传感元件卡入槽内后，四个方向的槽壁会均匀施加抱紧力，避免设备运行过程中产生的振动导致传感元件移位、松脱，相比单侧卡扣的结构，

　　对中性更好，卡紧力分布更均匀，不会出现偏载导致的元件倾斜问题。下部的竖向加强筋一方面是提升插接段的结构强度，避免插拔过程中柱体断裂，另一方面筋条与安装孔内壁形成过盈配合的多点接触，不需要额外打胶或者拧螺丝，就能将基座牢牢固定在预设的安装孔内，安装时只需要对准孔位垂直按压到位即可，拆卸时用平口工具撬动基座底部的凸边就能拔出，单人操作无需额外辅助工具，单点位安装耗时能压缩到十秒以内。设计过程中优先考虑了安装边界的适配性，主体下部插接段的外径做了统一的公差适配，能匹配行业内通用的12mm直径面板安装孔，上部承载台的边长控制在18mm，圆角半径2mm，安装后突出面板表面的高度为10mm，不会占用过多的设备表面空间，

　　相邻两个基座的最小安装间距可以控制在20mm，适合密集布设传感点位的场景。中心的圆形通孔直径为8mm，能兼容大部分小型传感元件的出线直径，也能穿过M6规格的定位螺栓，满足需要额外加固的重载安装场景需求。上部卡接槽的开口宽度做了渐变处理，入口处做了15度的导向倒角，方便传感元件快速对准卡入，槽内的卡接面做了细微的防滑纹理处理，增大接触摩擦力，即使在持续振动的工况下，卡接的元件也不会出现转动或者轴向窜动。材质选用上适配常规的工程塑料注塑工艺，壁厚控制在2mm均匀壁厚，避免注塑过程中出现缩痕、翘曲等缺陷，上部卡接槽的壁厚做了针对性优化，既保证足够的卡紧弹力，又不会因为反复拆装导致槽壁断裂，正常工况下反复拆装寿命能达到千次以上，

　　满足设备全生命周期的维护需求。在实际设备选型应用中，这类基座可以搭配光电传感、接近传感、温湿度传感等多种小型元件使用，不需要针对不同传感元件单独设计安装结构，大幅降低设备的结构设计成本，也能减少备件的种类，方便后期运维的备件管理。安装时不需要在面板上加工螺纹孔，只需要冲裁或者钻削对应直径的光孔即可，降低面板的加工成本，对于薄钣金面板、塑料面板都能适配，即使面板厚度在1mm到3mm之间，都能通过下部插接段的筋条变形实现牢靠固定，不会出现基座晃动的问题。结构上没有多余的冗余设计，所有的构型都服务于快速安装、牢靠固定的核心功能，上部的方形承载台也可以作为标识粘贴的平面，方便运维人员快速识别不同点位的传感元件类型，避免检修时出现错判。
