汽车液压泵爆炸视图结构设计方案

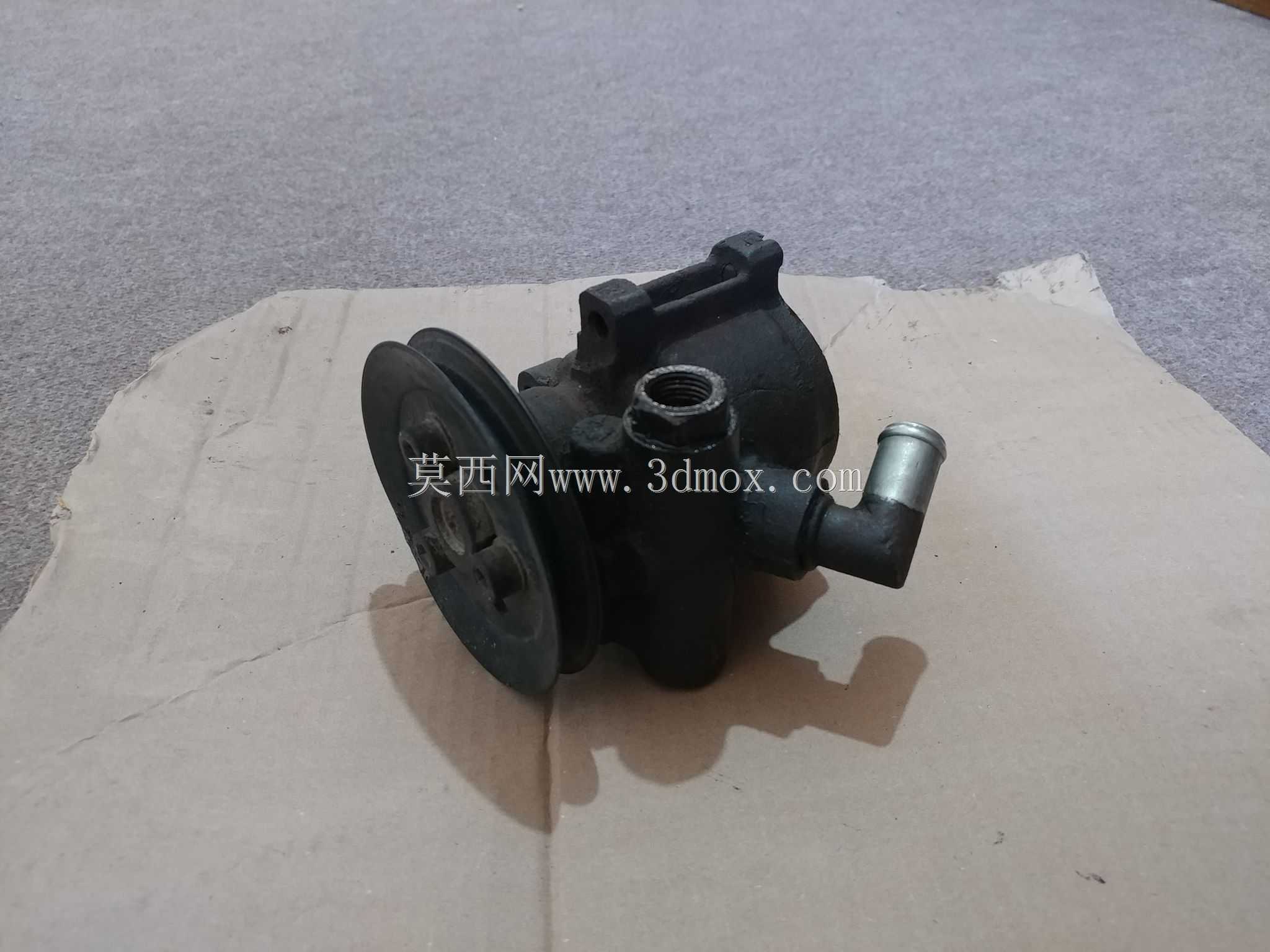

该液压泵主要应用于乘用车辆及商用车辆的液压助力系统、液压制动辅助回路以及部分工程作业车辆的附属液压驱动回路中，作为液压系统的核心动力元件，承担着将发动机输出的机械能转化为液压油压力能的核心作用，为整车液压执行机构提供稳定压力的液压油输出，保障转向助力、制动助力、液压举升等功能的平稳运行。从实际使用场景来看，这类液压泵需要适配车辆发动机舱内的紧凑安装空间，同时要承受发动机运转带来的持续振动、宽幅温度变化以及不同工况下的负载波动，因此在结构设计上需要兼顾可靠性、密封性与传动效率。

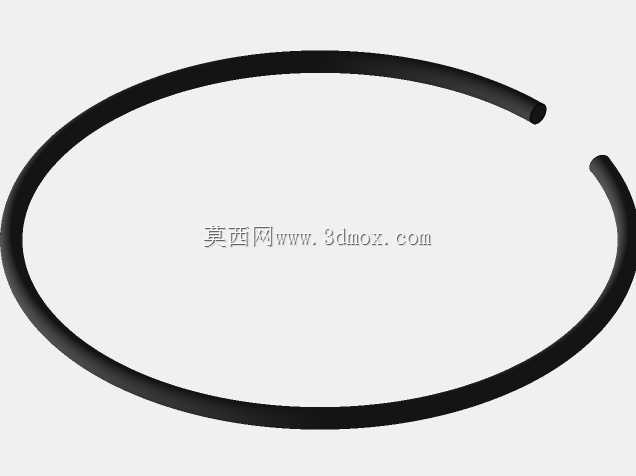

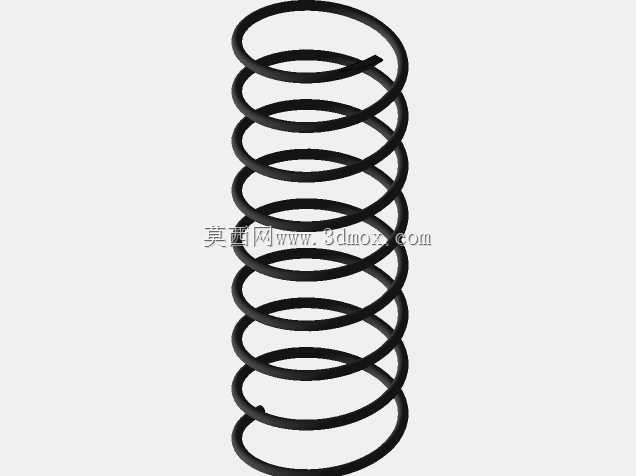

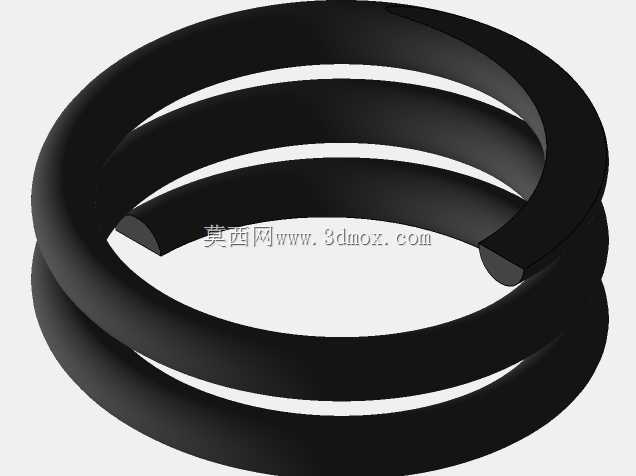

从产品功能特性来看，该款液压泵采用轴向柱塞式结构设计，通过主轴带动缸体旋转，驱动柱塞在柱塞腔内做往复运动，完成吸油与压油的工作循环，内置的弹簧组件用于提供柱塞回程的初始压紧力，保障低压吸油阶段的密封性能，多组密封件分别布置在主轴伸出端、泵体结合面、油口连接处，避免液压油泄漏同时阻挡外界粉尘、水汽进入泵体内部，端盖部位的调压组件可根据系统需求限定最高输出压力，避免回路超压损坏元件。

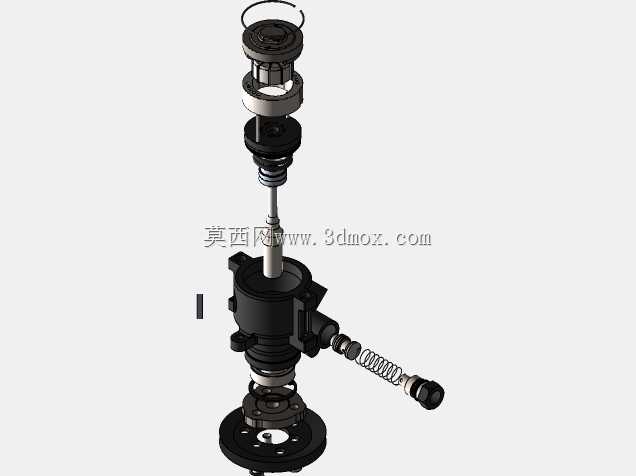

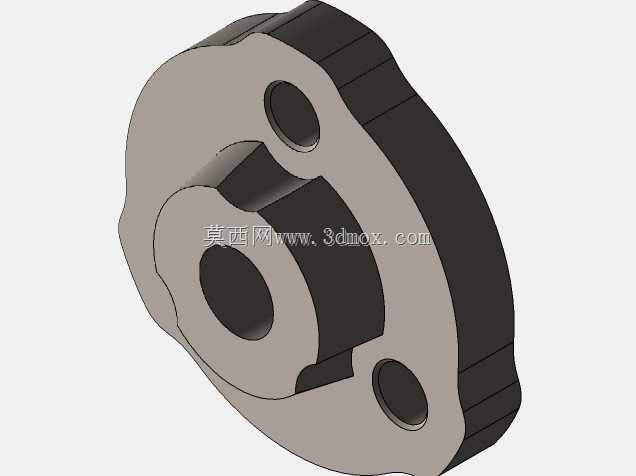

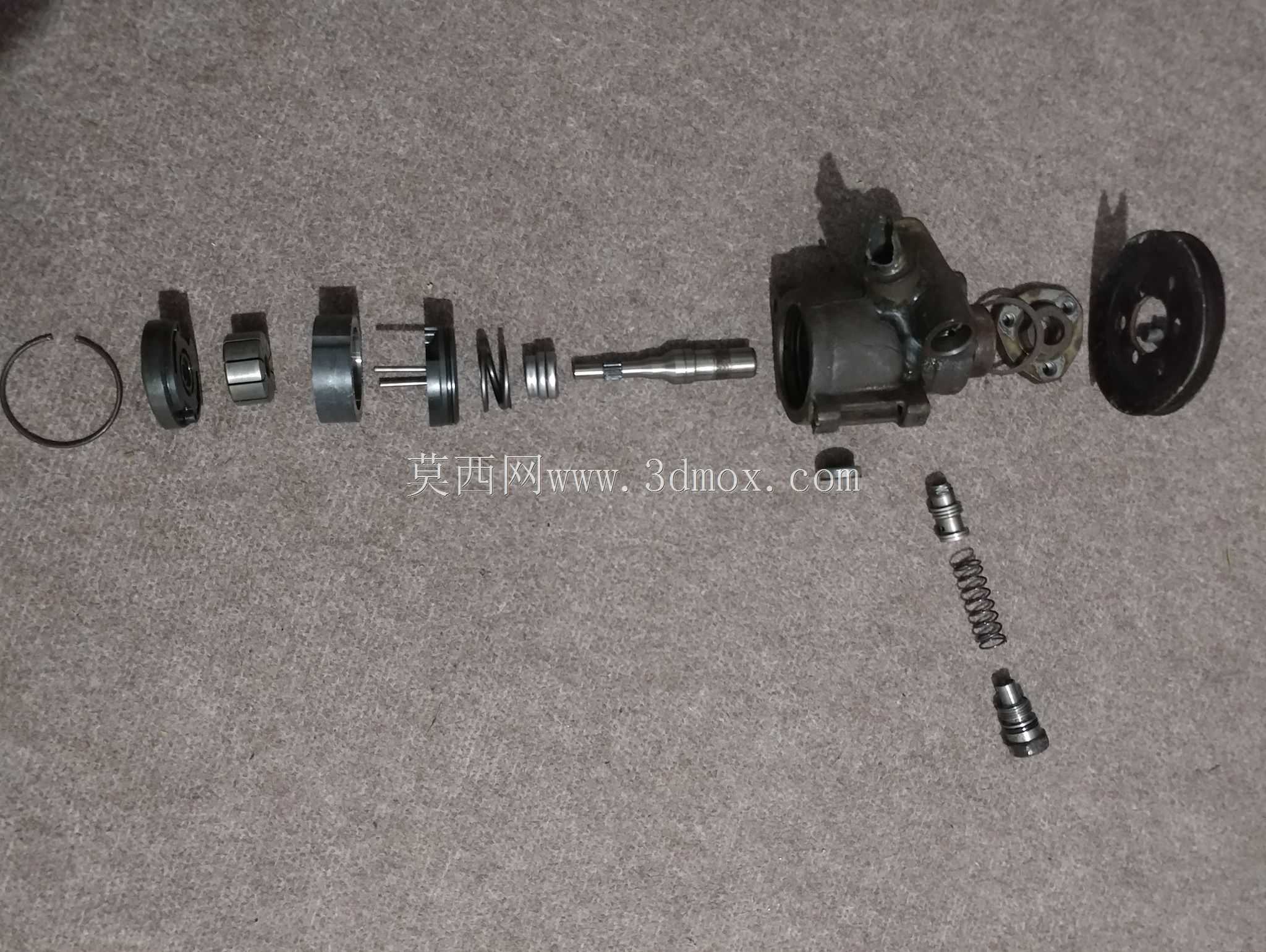

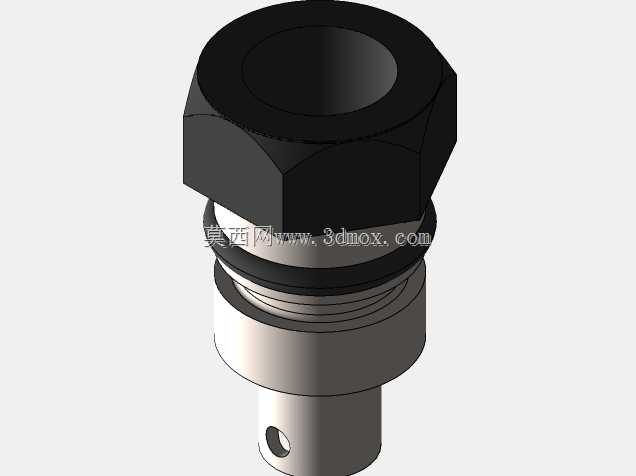

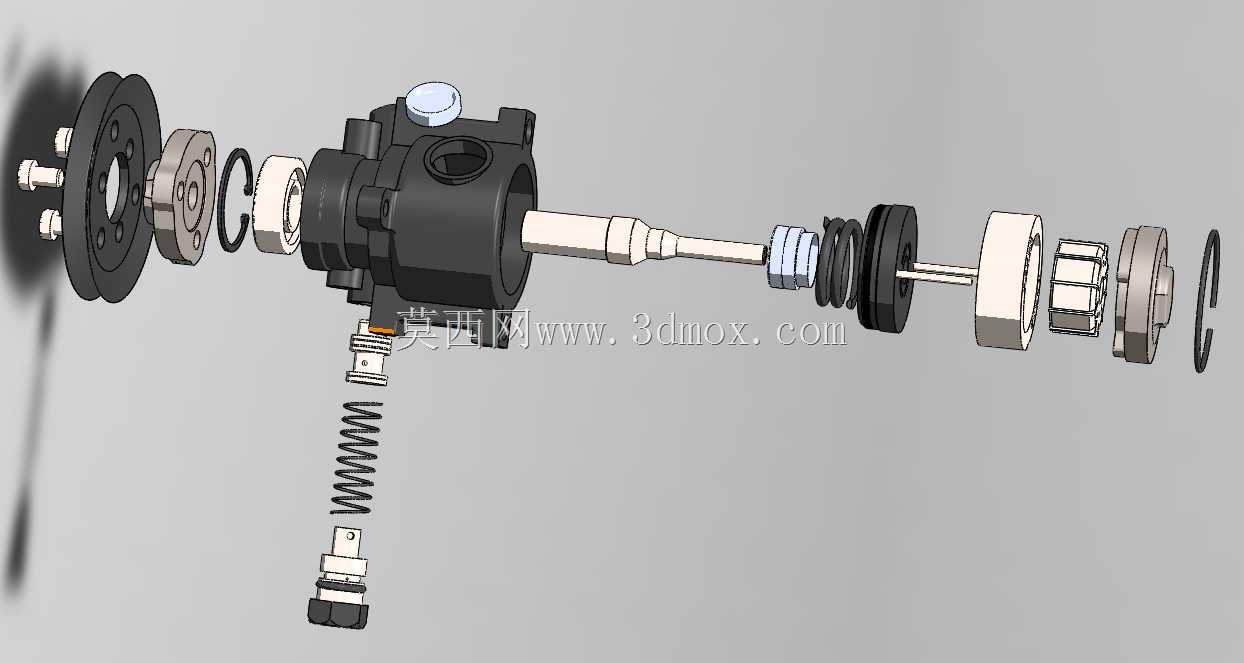

在设计思路上，该模型采用爆炸视图的呈现方式，完整拆解了泵体从输入端到输出端的全部组成零件，清晰展示了各零件的装配顺序与配合关系：输入端的连接法兰用于和发动机取力端对接，通过轴承组件承载主轴的径向与轴向载荷，缸体与配流盘的配合面经过高精度研磨，保障高低压油腔的密封隔离，柱塞组件与滑靴的配合结构可降低接触应力，延长高压工况下的零件使用寿命，外置的溢流阀组件可直接集成在泵体上，减少外接管路的布局需求。

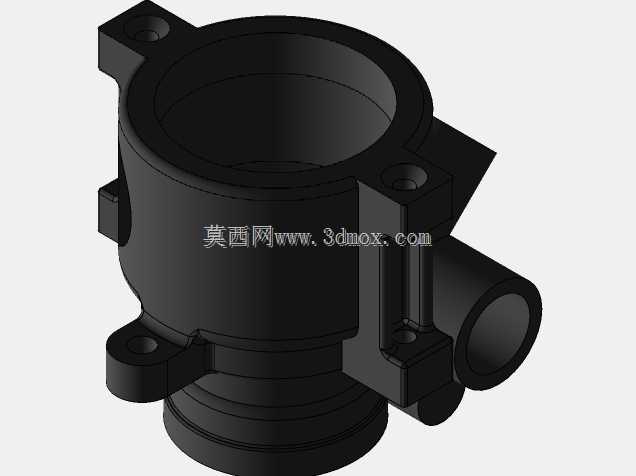

从安装边界来看，该液压泵的输入端法兰采用标准的三螺栓安装布局，适配多数车型发动机取力口的安装尺寸，主轴伸出长度与花键参数符合通用车用液压泵的匹配规范，泵体整体外形为类圆柱结构，最大径向尺寸可适配常规发动机舱的预留安装空间，进出油口采用标准螺纹连接规格，可直接匹配常规液压管路的接头尺寸，安装时需保障主轴与取力端的同轴度误差在允许范围内，避免偏载造成轴承过早磨损，同时泵体的安装角度需满足泄油口的位置要求，保障内部泄漏的液压油可顺利回流至油箱，避免泵体积油造成油封击穿。整体结构在设计上充分考虑了车用场景的维护便利性，易损的密封件、弹簧组件均可单独拆解更换，无需整体更换泵体，可有效降低车辆的后期维护成本。
