四级减速齿轮箱传动结构设计方案

项目分类:通用机械零部件 发布时间:2022-03-03 ID:563272
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案
  • 四级减速齿轮箱传动结构设计方案

  在低速大扭矩输出的工业传动场景中,单级或两级齿轮减速往往无法满足大传动比的需求,四级减速齿轮箱正是针对输入高转速、输出低转速且要求扭矩平稳放大的工况开发的传动组件。这类减速结构常应用在精密实验转台、小型物料输送设备、低速进给机构以及需要精准控制输出转速的自动化工位上,核心作用是将原动机端的高转速通过多级齿轮啮合逐级降低,同时按传动比成比例放大输出扭矩,匹配末端执行机构的低转速高负载运行需求。

  从实际功能特性来看,这套四级齿轮传动结构可实现输入端1000转每分到输出端1转每分的转速转换,总传动比达到1000:1,每一级齿轮副都承担对应比例的减速任务,避免单级齿轮传动比过大导致的齿轮尺寸悬殊、啮合受力不均问题。各级齿轮的模数、齿数经过匹配计算,保证每对啮合齿轮的中心距与箱体内部安装位完全契合,齿轮轴的支撑位对应箱体侧壁的轴承安装槽,装配时可直接将预装完成的齿轮轴组件整体推入箱体腔室,无需额外调整轴系位置。

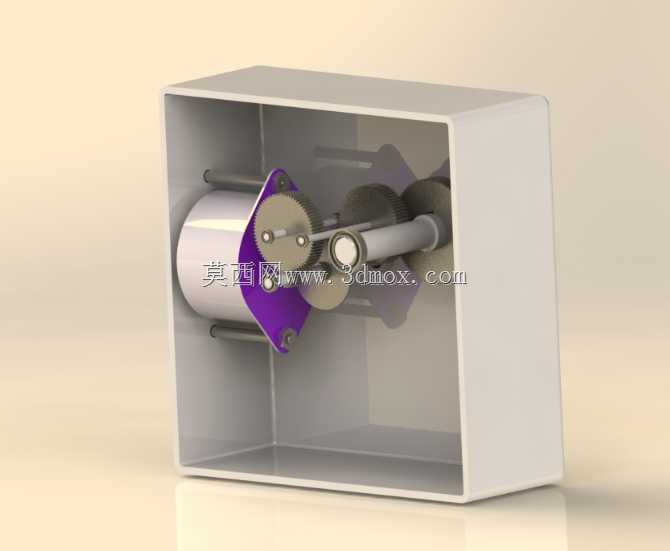

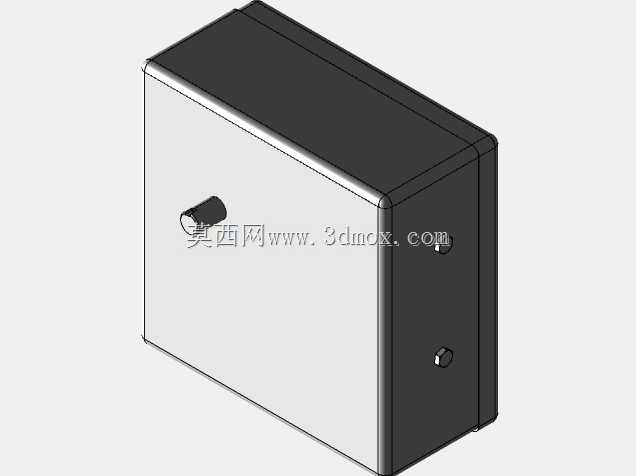

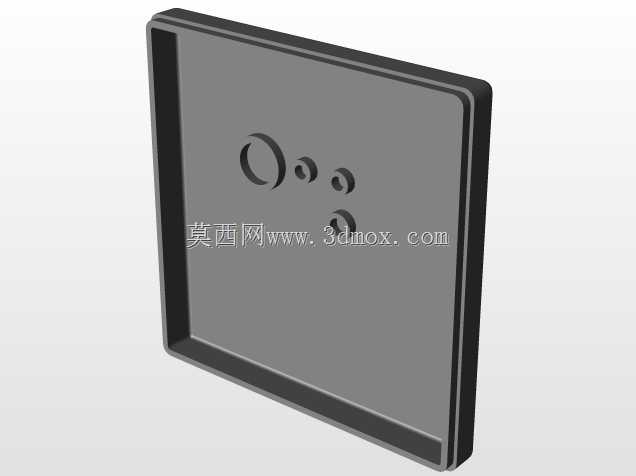

  设计过程中优先考虑了箱体的封闭防护特性,采用一体式方形盒状壳体结构,壳体一侧为开放面用于装配内部传动组件,装配完成后可加装端盖实现封闭,避免运行过程中粉尘、碎屑进入齿轮啮合区域,同时也能留存润滑脂,保证齿轮啮合面长期处于润滑状态,降低磨损速率。箱体的外形为规整长方体,所有安装面均为平面结构,外部没有突出的异形结构,方便在设备机架上直接通过螺栓固定,安装边界清晰,不会与周边其他设备组件产生空间干涉。

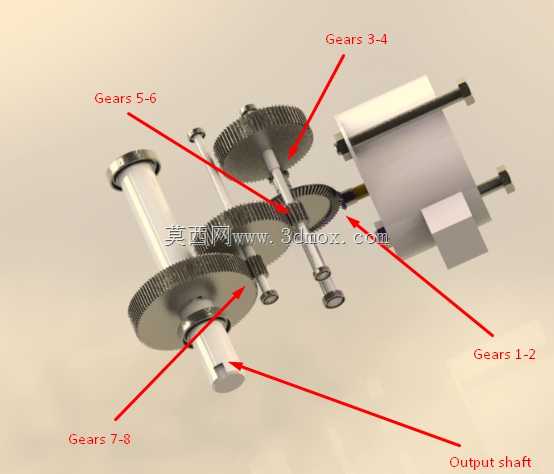

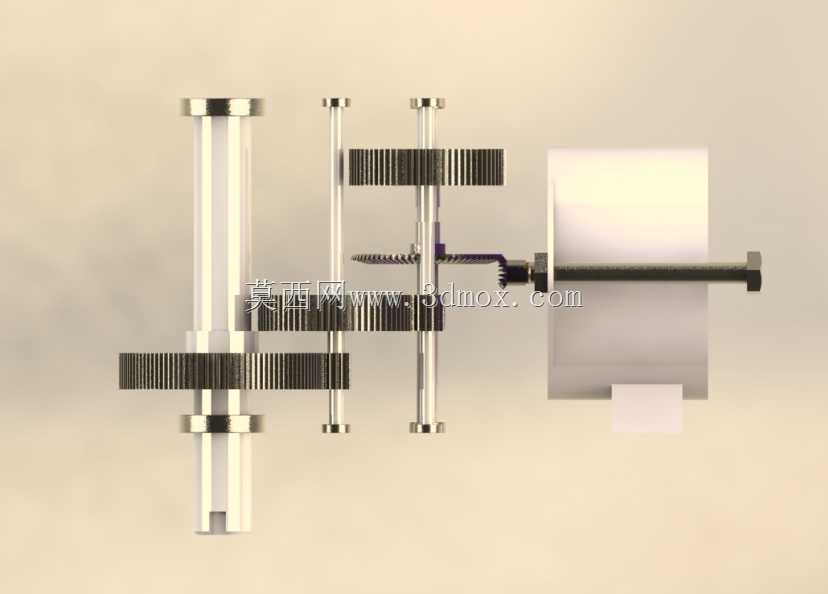

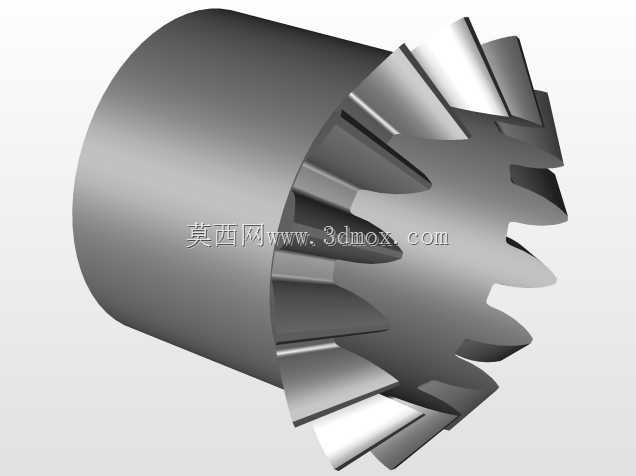

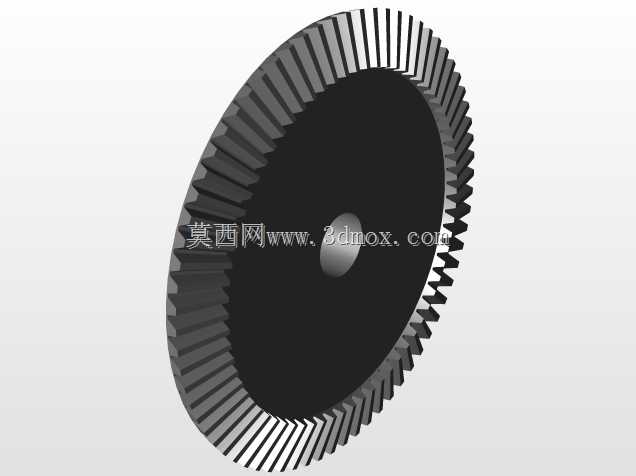

  内部传动的布局采用平行轴依次排布的方式,输入轴与各级传动轴的轴线保持平行,齿轮依次啮合传递动力,从输入端到输出端,齿轮的直径逐级增大、齿数逐级增多,对应的转速逐级降低,扭矩逐级提升。每根齿轮轴的两端都设置了轴承安装位,匹配标准深沟球轴承,既可以承受齿轮啮合产生的径向力,也能抵消部分轴向窜动,保证轴系运行的同轴度,避免齿轮偏磨导致的传动噪音增大、寿命缩短问题。齿轮与轴的连接采用平键周向固定,配合轴肩与卡簧实现轴向定位,保证高速运转过程中齿轮不会出现轴向移位,确保啮合精度稳定。

  在结构细节处理上,各级齿轮的啮合侧隙经过合理预留,既不会因为侧隙过大导致传动回程误差超标,也不会因为侧隙过小出现齿轮卡滞、运转阻力过大的问题。箱体内部预留了足够的润滑脂存储空间,齿轮运转过程中可以带起润滑脂覆盖所有啮合面与轴承位置,无需额外设计复杂的油路润滑结构,降低整体结构复杂度与后期维护成本。输出轴的伸出端长度经过匹配设计,可直接连接联轴器、链轮或者带轮,适配不同类型的末端负载连接需求,不需要额外加装转接轴件。

  从安装适配角度来看,箱体的底部与侧部都预留了标准安装孔位,可根据实际设备的安装空间选择卧式或者立式安装方式,安装孔的位置公差按照通用机械安装标准设计,可直接替换同安装尺寸的其他减速组件,不需要重新加工设备安装面。整套结构没有采用特殊定制的非标紧固件,所有连接螺栓、轴承、卡簧、平键都采用通用标准件,后期维护更换配件时采购便捷,不需要单独定制加工配件,降低设备运维的时间成本与配件成本。

  实际运行过程中,这套四级减速结构的传动平稳性较好,因为每一级齿轮承担的传动比分配合理,单级齿轮的受力处于合理区间,不会出现单级齿轮负载过大导致的断齿、变形问题。齿轮材质可根据实际负载工况选择,轻载场景下可采用工程塑料齿轮降低运行噪音,重载场景下可替换为钢制齿轮并做调质、齿面淬火处理,提升承载能力,箱体本身的结构强度足够支撑钢制齿轮组的运行负载,不需要额外加强箱体结构。
