塑料弹簧式家用衣物夹持夹结构设计

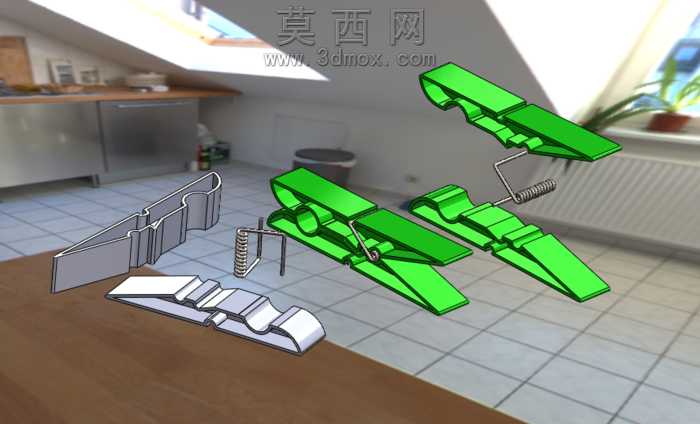

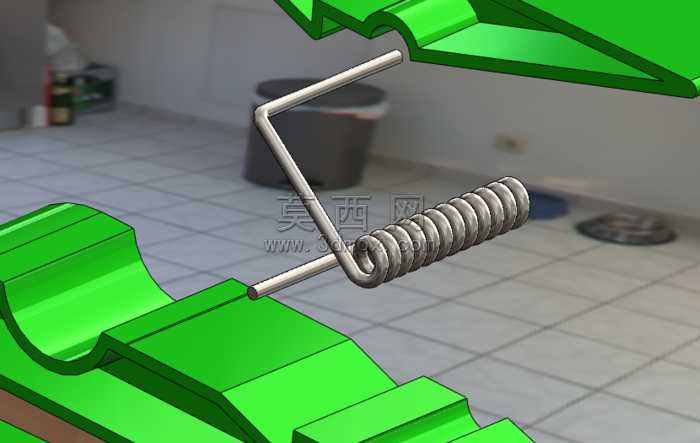

本作品为家用弹簧式塑料衣夹的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了衣夹的开合联动结构与装配关系。建模过程中首先对衣夹的两片塑料夹体进行特征构建，基于对称式夹持结构的功能需求，绘制夹体的夹持弧面轮廓，通过拉伸、拔模、圆角等基础特征完成夹体主体造型，在夹体的铰接位置精准设计了与扭簧匹配的安装卡槽，同时在夹持面处增设细密的防滑齿槽特征，保证夹持衣物时的摩擦力，避免衣物滑落。针对核心的扭转弹簧部件，采用螺旋线扫描特征完成弹簧圈体的建模，精准匹配扭簧的两个伸出臂长度与弯折角度，确保扭簧装配后可提供稳定的扭转回弹力，实现夹体的自动夹紧功能。材质渲染阶段，将塑料夹体赋予亮面绿色PP塑料材质，调整材质的反光度与粗糙度参数，还原家用塑料件的半哑光亮面质感；扭簧部件赋予镀锌金属材质，添加细微的金属拉丝纹理与环境反射效果，还原五金弹簧件的真实金属质感。结构设计上充分考虑日常使用的人机需求，夹体的按压位置做了加宽圆弧处理，降低按压时的手部压强，夹持弧面的弧度适配不同厚度的衣物布料，扭簧的弹力参数经过反复校核，既保证夹持薄款衣物时不会夹伤面料，也能在夹持较厚衣物时提供足够的夹紧力，避免衣物被风吹落。装配阶段通过同轴心、重合等配合关系完成所有部件的装配约束，添加角度限位配合模拟衣夹的开合行程，验证结构运动过程中无干涉问题，整体模型结构完整，特征参数清晰，可直接用于结构验证、3D打印打样或注塑模具设计参考。
