轴流散热冷却器结构三维设计

　　这款风冷式冷却结构的设计，最初是针对密闭电控柜体、小型工业设备舱的局部散热需求做的定向开发，在做结构方案之前，先梳理了实际应用场景里的几个核心约束：首先是安装空间的边界，这类散热部件大多要嵌装在设备舱壁的预留开孔位，常规适配的开孔直径在120mm上下，所以整个外支撑环的外径控制在118mm，单边预留1mm的安装密封胶圈让位空间，轴向总厚度控制在38mm，不会突出舱壁内外侧过多，避免干涉舱内走线或者舱外的设备排布。

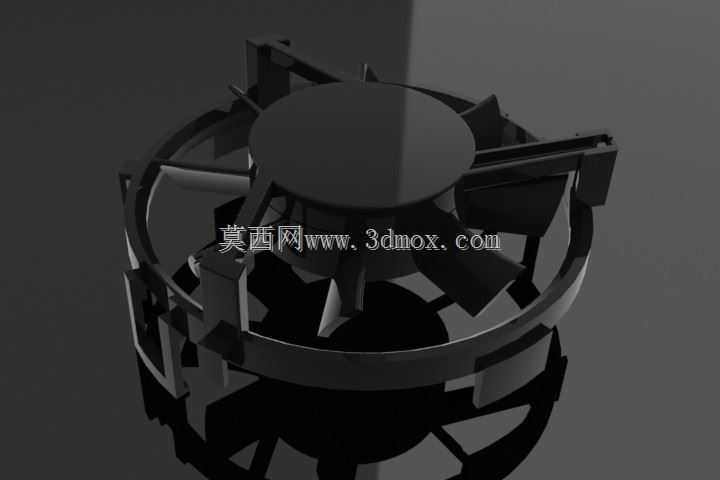

　　从功能逻辑上看，这个结构靠中心的轮毂承载内置驱动单元的安装位，轮毂做了内凹的沉台设计，驱动模块可以完全嵌入沉台内部，不需要额外做轴向的固定支架，减少了整体的零件数量，也降低了装配时的同轴度调校难度。周向排布的风叶采用了后掠式的翼型截面，不是直叶片的简单拉伸，每个叶片的安装角从叶根到叶梢做了渐变处理，叶根位置安装角偏大，保证靠近轮毂位置的气流不会因为线速度过低产生紊流，叶梢位置安装角收小，匹配外圈的高叶尖线速度，降低风切变产生的气动噪音，同时提升风压输出的效率，在额定转速下可以在出风侧形成稳定的轴流风场，直接把设备内部积聚的热量带出舱外。

　　外支撑环的设计做了双重功能考量，一方面作为风叶的外围防护结构，避免安装或者运维过程中异物触碰旋转的叶片造成结构损坏，另一方面环体上预留了四个均布的卡扣安装位，对应舱壁开孔上的预留卡槽，安装时不需要额外打螺丝，对准卡槽推入旋转15度即可完成锁止，拆卸维护时反向旋转就能取出，大幅降低了现场运维的操作难度。环体和风叶叶梢之间预留了0.8mm的均匀间隙，既不会因为间隙过大造成叶尖漏风损失风压，也不会因为加工公差累积导致叶梢刮蹭外环产生异响或者卡滞。

　　在做三维建模的时候，特意对几个容易出现应力集中的位置做了结构优化：叶片和轮毂连接的根部做了R2.5的圆角过渡，避免长期旋转振动下根部出现疲劳断裂；外环的卡扣位置做了加强筋连接到环体的主壁面，保证卡扣在反复拆装过程中不会出现断裂；轮毂背面的驱动单元安装位做了十字形的加强筋，既提升了轮毂的结构刚性，也给驱动模块的背面留出了散热间隙，避免驱动模块工作产生的热量积存在轮毂内部。

　　实际应用中，这类冷却结构除了用在工业电控柜的散热，也可以适配小型激光设备的光路舱散热、桌面型工业3D打印设备的成型腔通风、小型工控主机的机箱散热等场景，不同场景下只需要调整风叶的转速参数，不需要改动主体安装结构，就能匹配不同的散热风量需求。建模过程中所有的配合面都做了公差带的预留，塑料件开模生产时的拔模斜度也在曲面建模时做了同步处理，不需要后续二次调整结构就能直接对接模具开发环节，叶片的曲面做了G2连续的曲率过渡，不会出现曲面棱线造成的气流分离，保证风场输出的均匀性。

　　考虑到部分应用场景需要在出风侧加装防尘滤网，外环的进风侧端面做了2mm宽的环形沉台，滤网的固定压圈可以直接嵌装在沉台内，不需要额外设计滤网的固定支架，进一步压缩了整套散热组件的轴向安装尺寸。整个结构没有冗余的设计特征，所有的曲面和实体结构都服务于散热效率、安装便捷性、结构可靠性这三个核心设计目标，没有做多余的装饰性结构，避免生产过程中产生不必要的成本增加，也减少了结构共振的产生点位。
