台式机CPU用铝挤型径向散热冷却器结构

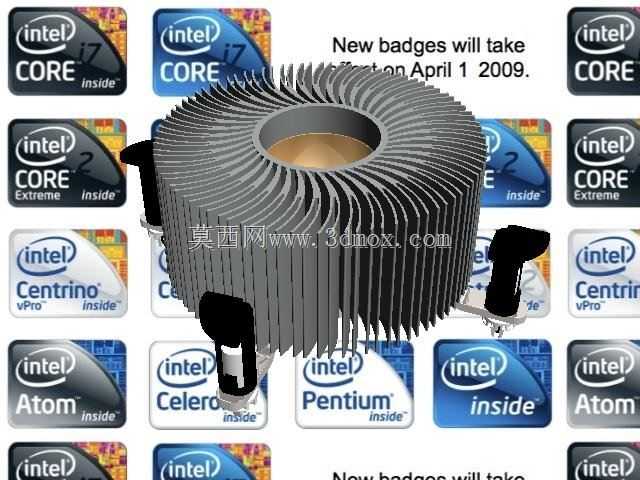

　　这款铝制冷却器主要面向台式计算机中央处理器的风冷散热场景，是桌面级PC硬件散热系统里的常见被动散热基体，搭配对应规格的轴流风扇即可组成完整的风冷散热模组，适配LGA系列老式桌面CPU的散热需求，也可用于同功耗等级的嵌入式工控板主控芯片、工业控制板卡功率器件的辅助散热场景，在小型工控主机、迷你台式机、老旧平台办公主机的散热改装、备件替换场景中应用广泛。从结构设计来看，该冷却器采用纯铝挤成型工艺加工，整体为圆形径向鳍片布局，中心位置预留圆形铜芯嵌装槽，嵌装铜块的作用是利用铜的高导热系数快速将CPU表面的热量传导至整个铝质鳍片基体，弥补纯铝导热能力的不足，同时控制整体材料成本——相比全铜散热器，铝挤基体加铜芯嵌件的方案重量更轻，

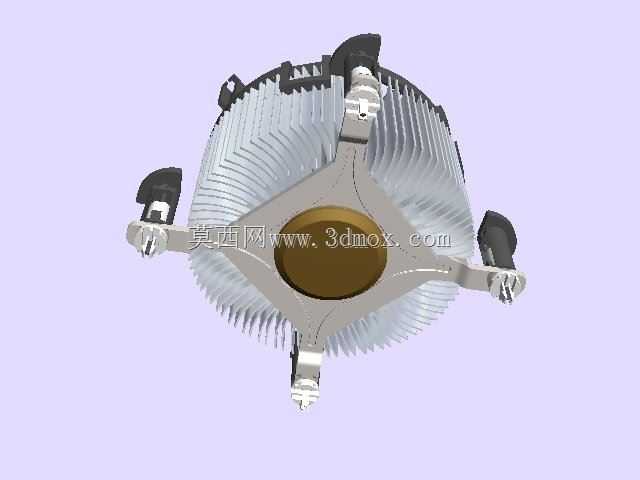

　　对主板CPU插槽的承重压力更小，长期使用不会出现主板PCB弯曲变形的问题。鳍片采用放射状排布，从中心铜芯位置向外均匀延伸，相邻鳍片之间的间距经过流场优化，当上方安装的轴流风扇向下吹风时，气流可以顺着鳍片间隙向四周均匀扩散，不会出现局部风道死角，鳍片的高度与整体外径匹配常规80mm规格的散热风扇安装位，鳍片边缘做了微小的倒角处理，避免组装过程中割伤操作人员，也能减少气流通过时的风切噪音。安装结构上，冷却器基体的三个固定脚位呈120度均匀分布在鳍片外圈，脚位上预留的卡扣安装位对应老式Intel平台的塑料扣具固定孔，安装时不需要在主板背面加装金属背板，直接通过塑料卡扣与主板上的CPU插座固定架卡接即可，安装操作门槛低，

　　适合普通用户自行更换备件。固定脚的高度经过精准计算，当冷却器安装到位后，底部的铜芯平面可以完全贴合CPU表面的核心区域，不会出现偏置、悬空的问题，配合导热硅脂填充微观间隙，可以保证热传导路径的顺畅。从安装边界尺寸来看，该冷却器的整体外径控制在90mm以内，总高度不超过60mm，不会遮挡主板上靠近CPU插槽的内存插槽，适配常规小尺寸MATX、ITX机箱的CPU散热限高要求，不会出现散热器过高无法合盖的问题。设计过程中，铝挤模具的出料方向沿冷却器轴向，鳍片的厚度均匀控制在1.2mm左右，既保证了足够的散热面积，也兼顾了铝挤工艺的成型良品率，不会因为鳍片过薄导致挤压成型时出现歪片、断片的问题。中心铜芯与铝基体的连接采用过盈压装工艺，

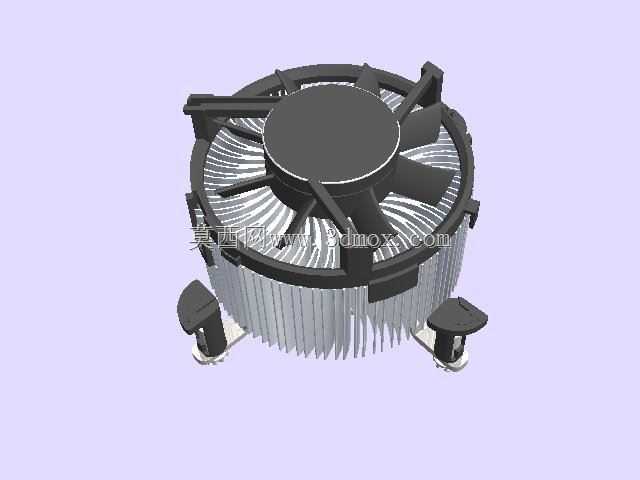

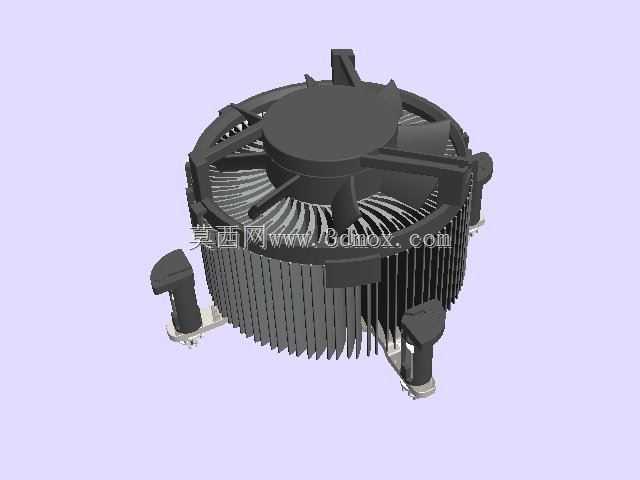

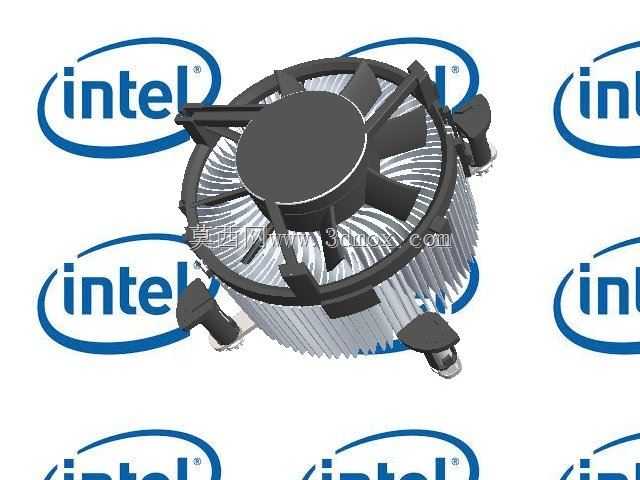

　　压装前对铝基体的嵌槽内壁和铜芯外壁做清洁处理，压装后两者的接触紧密，界面热阻控制在较低水平，不会因为长期冷热循环出现铜芯松动、脱落的问题。散热基体的底部平面经过铣削加工，平面度控制在0.02mm以内，表面粗糙度达到Ra1.6级别，不需要额外打磨就可以保证与CPU表面的贴合度，减少导热硅脂的涂抹厚度，降低界面热阻。在实际使用场景中，这类铝制冷却器可以满足65W及以下功耗CPU的散热需求，在环境温度25摄氏度的常规办公环境下，搭配2000转左右的80mm轴流风扇，可以将CPU满负载运行时的核心温度控制在70摄氏度以内，满足日常办公、网页浏览、轻度视频播放等使用场景的散热要求，不会因为过热导致CPU降频、系统卡顿。同时，全铝材质的基体本身抗腐蚀能力较强，在常规办公环境下长期使用不会出现锈蚀、鳍片粉化的问题，使用寿命可以达到五万小时以上，基本覆盖对应平台的全生命周期使用需求。从建模角度来看，该模型完整还原了铝挤鳍片的放射状弧度、中心铜芯的嵌装结构、三个固定脚位的卡扣细节，鳍片之间的间隙、固定孔的位置尺寸都与实物保持一致，可用于散热结构设计参考、PC硬件组装教学演示、老旧平台备件的3D打印替换制作，也可作为机电一体化课程中散热结构设计章节的教学案例，帮助学习者理解径向风冷散热器的风道设计逻辑、铝挤工艺的结构设计限制、不同导热材料的搭配使用思路。
